3-12-2-为什么HPA扩容比较慢
1. 扩容有多慢
为了说明扩容有多慢 , 进行HPA扩容测试 , 记录每一时刻的副本数和pod的资源使用 , 对比流量增加时间和第一次副本数增加时间 , 粗略得出扩容的延迟。
hpa的数据源配置有"Object"、"Pods"、"Resource"、"ContainerResource"、"External"。为了测试简单这里只使用"Resource" 进行测试 , 同时kubernetes版本为1.23。
测试方法 : 准备一个nginx deployment和service , 然后对这个service进行压测 , 记录下每一时刻的副本数。
nginx deployment副本数为2 , CPU的request为20m , hpa的目标设置为request的20%平均利用率。
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-deployment
namespace: default
spec:
replicas: 2
selector:
matchLabels:
app: nginx
template:
metadata:
creationTimestamp: null
labels:
app: nginx
spec:
containers:
- image: nginx:1.18
imagePullPolicy: IfNotPresent
name: nginx
ports:
- containerPort: 80
protocol: TCP
resources:
requests:
cpu: 20m
---
apiVersion: autoscaling/v2
kind: HorizontalPodAutoscaler
metadata:
name: nginx-deployment
namespace: default
spec:
maxReplicas: 10
metrics:
- resource:
name: cpu
target:
averageUtilization: 20
type: Utilization
type: Resource
minReplicas: 2
scaleTargetRef:
apiVersion: apps/v1
kind: Deployment
name: nginx-deployment
---
apiVersion: v1
kind: Service
metadata:
labels:
app: nginx
name: ngx-service
namespace: default
spec:
clusterIP: 10.252.211.253
clusterIPs:
- 10.252.211.253
externalTrafficPolicy: Cluster
internalTrafficPolicy: Cluster
ipFamilies:
- IPv4
ipFamilyPolicy: SingleStack
ports:
- port: 80
protocol: TCP
targetPort: 80
selector:
app: nginx
sessionAffinity: None
type: ClusterIP1.1 测试过程
使用ab命令对cluster ip进行压测
# date;ab -n 100000 -c 20 10.252.211.253/;date
Thu Nov 2 13:10:00 CST 2023
.....
Thu Nov 2 13:10:11 CST 2023
在另一个窗口记录pod metrics
#while :; do date; kubectl get pods.metrics.k8s.io -l app=nginx;echo;sleep 1;done
Thu Nov 2 13:10:23 CST 2023
NAME CPU MEMORY WINDOW
nginx-deployment-596d9ffddd-6lrhv 0 9604Ki 17.068s
nginx-deployment-596d9ffddd-w6cm2 0 2060Ki 17.634s
Thu Nov 2 13:10:25 CST 2023
NAME CPU MEMORY WINDOW
nginx-deployment-596d9ffddd-6lrhv 505634152n 9548Ki 13.763s
nginx-deployment-596d9ffddd-w6cm2 523202787n 2060Ki 13.914s
Thu Nov 2 13:10:27 CST 2023
NAME CPU MEMORY WINDOW
nginx-deployment-596d9ffddd-6lrhv 505634152n 9548Ki 13.763s
nginx-deployment-596d9ffddd-w6cm2 523202787n 2060Ki 13.914s
在另一个窗口记录副本数
#while :; do date;kubectl get deployments.apps nginx-deployment ;sleep 1;echo;done在另一个窗口记录hpa资源变化
kubectl get hpa nginx-deployment -o yaml -w 完整的测试记录在https://gist.github.com/wu0407/ebea8c0ee9ecbc15e94b3122f1a193dc

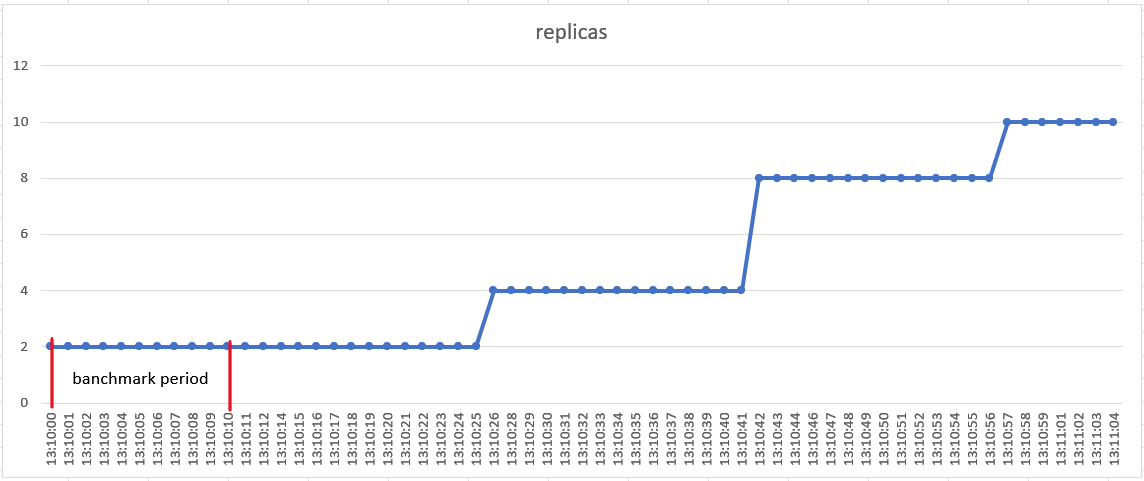

1.2 测试结果
从
13:10:00开始进行压测到13:10:11压测结束。在
13:10:26扩容2个副本 ,13:10:42扩容4个副本 ,13:10:57扩2个副本在
13:10:25 pod metrics资源观察到pods使用资源增加
1.3 结果分析
由于pod的扩容阈值是CPU平均使用为4m , 可以粗略的认为只要有请求 , pod的CPU平均使用率就超过4.2m ( 这里要加--horizontal-pod-autoscaler-tolerance , 默认为0.1) , 那么这个实验里的扩容延迟为26s。
扩容是分成3个阶段 , 而不是一下扩容到10个副本。
甚至在没有压测流量时候还进行扩容 , hpa对象里的status.currentMetrics里资源使用为0 , 但是desiredReplicas和currentReplicas不相等。
currentMetrics:
- resource:
current:
averageUtilization: 0
averageValue: "0"
name: cpu
type: Resource
currentReplicas: 8
desiredReplicas: 10
lastScaleTime: "2023-11-02T05:10:57Z"

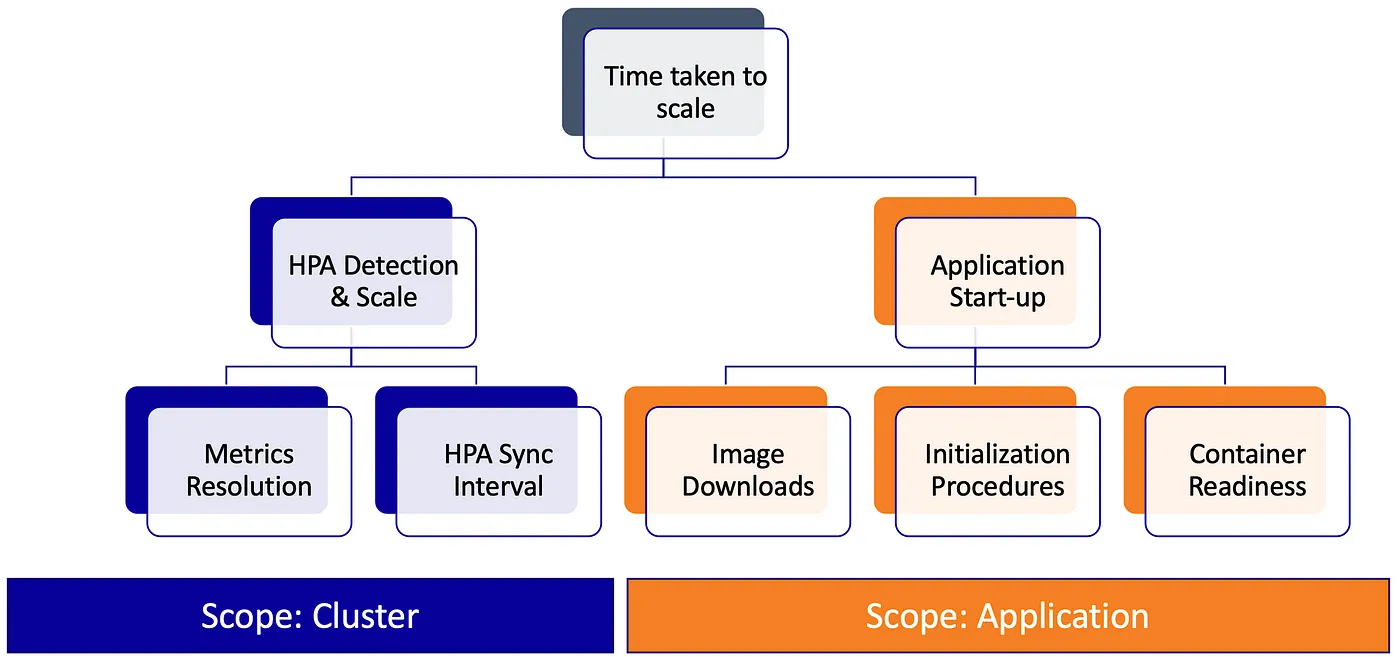

2 为什么扩容慢
为什么会出现上面扩容的行为呢? 为什么会有扩容延迟?
为了回答上面问题 , 首先需要知道HPA的扩容机制和HPA的扩容算法。
2.1 HPA扩容机制
horizontal pod autoscaler controller是kube-controller-manager的一部分的 , 它通过访问apiserver获得各个类型的资源监控数据。而这些监控数据是metrics-server提供的 , metrics-server作为Aggregated API Servers扩展metrics.k8s.io 组下的API。custom.metrics.k8s.io和external.metrics.k8s.io 组下的API是由prometheus-adapter作为Aggregated API Servers提供的。

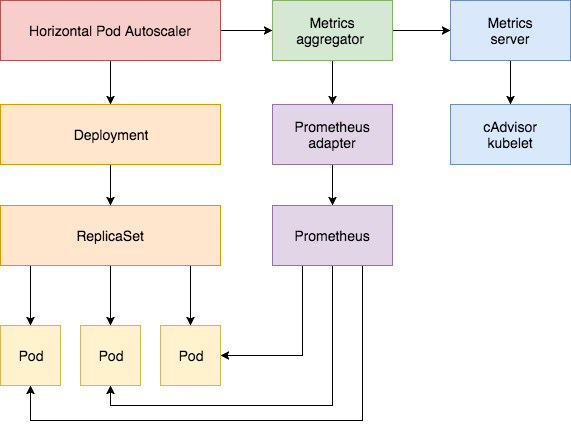

下面是HPA的架构图
2.2 HPA计算流程
horizontal pod autoscaler controller默认每隔15秒执行一个HPA对象的调谐 , 即每隔15秒根据监控数据计算期望的副本数。如果期望的副本数不等于当前的副本数 , 则进行扩缩容。
流程 :
访问
apiserver获得监控数据计算期望的副本数
扩缩容行为控制
2.2.1 监控数据获取
根据不同类型的数据源访问不同地址 , 这里就不展开了 , 详细可以看我的HPA代码注释
2.2.2 副本数算法
ratio为当前metric值与目标值的比值
tolerance为--horizontal-pod-autoscaler-tolerance , 它指定了扩缩时候容忍抖动的范围 , 默认值为0.1
副本数为workload里scale资源的spec.replicas
当前的副本数为scale资源里的status.replicas
desiredReplicas为期望的副本数

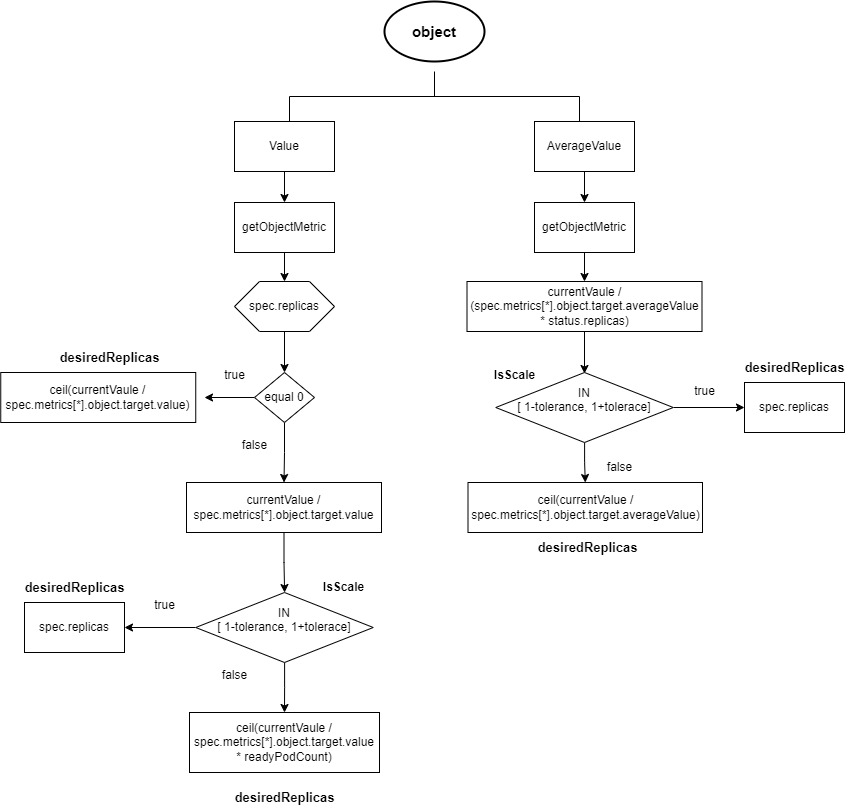

2.2.2.1 object类型的数据源
target类型是"Value" ,ratio = MetricValue/spec.metrics[*].object.target.value如果
spec.replicas为0, 则desiredReplicas为ratio向上取整。spec.replicas大于0, 如果ratio在[1-tolerance, 1+tolerance]范围内就不进行扩缩容 ,desiredReplicas为spec.replicas。否则desiredReplicas为ratio*readyPodCount向上取整
target类型为"AverageValue" ,ratio = MetricValue / (spec.metrics[*].object.target.averageValue * status.replicas)如果
ratio在[1-tolerance, 1+tolerance]范围内 , 不进行扩缩容 ,desiredReplicas为spec.replicas。否则
desiredReplicas为MetricValue / spec.metrics[*].object.target.averageValue向上取整
readyPodCount为处于ready状态的pod的数量

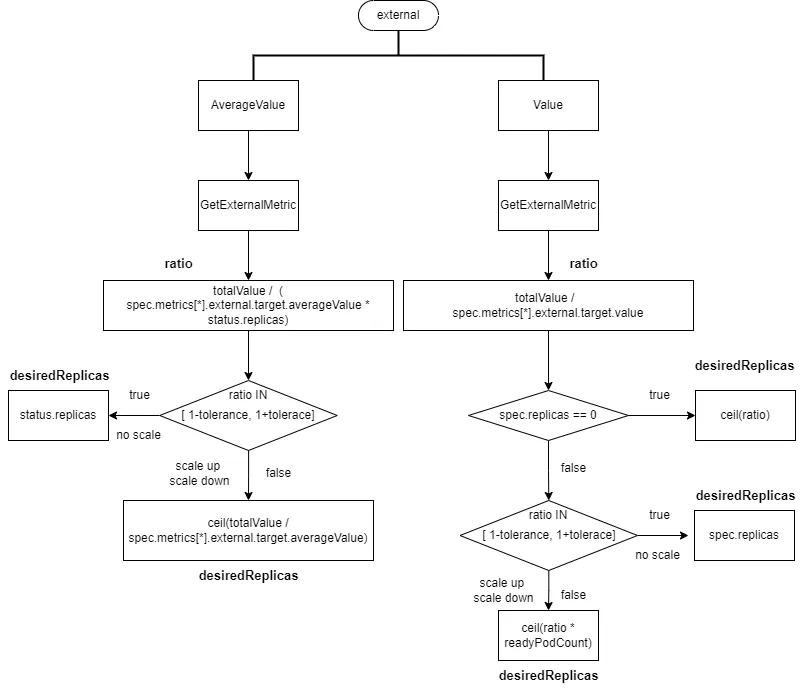

2.2.2.2 external类型的数据源
target类型是"Value" ,ratio = totalValue / spec.metrics[*].external.target.value如果
spec.replicas为0, 否则desiredReplicas为ratio向上取整spec.replicas大于0, 如果ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容 ,desiredReplicas为spec.replicas。否则desiredReplicas为ratio*readyPodCount向上取整
target类型是"AverageValue" ,ratio = totalValue / (spec.metrics[*].external.target.averageValue * status.replicas)如果ratio在
[1-tolerance, 1+tolerance], 则不进行扩缩容 ,desiredReplicas为status.replicas。否则
desiredReplicas为totalValue / spec.metrics[*].external.target.averageValue向上取整
2.2.2.3 pod分类
因为pod的状态和pod是否有监控数据会影响副本数计算 , 所以要进行pod分类 , 对不同类型的pod进行不同的监控数据修复。
cpuInitializationPeriod : 为--horizontal-pod-autoscaler-cpu-initialization-period的值 , 默认为5分钟
delayOfInitialReadinessStatus : 为--horizontal-pod-autoscaler-initial-readiness-delay的值 , 默认为30s
根据pod状态和监控数据 , 对pod进行分类。分为"ready且有监控数据"、"unreadyPods"、"ignoredPods"、"missingPods"
unreadyPods :
pod的Phase为pendingresource、containerResource类型的数据源且为CPU资源监控的数据pod status没有type为Ready的condition或pod.Status.StartTime为nil(pod未被kubelet接管)计算副本时间还未超过
pod启动时间加cpuInitializationPeriod, 且ready condition为false计算副本时间还未超过
pod启动时间加cpuInitializationPeriod, 且为ready状态且metric的timestamp是在readyCondition.LastTransitionTime加metric.Window之前计算副本时间已经超过
pod启动时间加cpuInitializationPeriod, 且ready condition为false, 且readyCondition.LastTransitionTime在pod.Status.StartTime加delayOfInitialReadinessStatus时间内
missingPods : 没有监控数据的pod
ignoredPods : pod被删除或pod的phase为"Failed"
2.2.2.4 数据修复
上面两种类型的监控数据是聚合数据 , 即多个pod对应一个监控数据。而下面三种类型的监控数据不是聚合数据 , 即每个pod对应一个监控数据。如果pod异常和监控数据缺失都会导致计算出的副本数异常 , 为了避免过多的扩容和缩容 , 所以需要进行数据修复。
根据
ready pod数量和已有的监控数据 , 计算出副本数 , 根据这个副本数在不需要考虑tolerance下是否需要扩缩容。如果需要扩容 , 则没有监控数据pod的监控数据修正为0。需要缩容 , 则没有监控数据pod的监控数据修正为HPA对象里设置目标值。需要扩容且存在
unready pod, 则unready pod的监控数据修复为0。 ( 为了防止新生成的pod启动时候使用CPU很高 , 导致一直触发扩容)

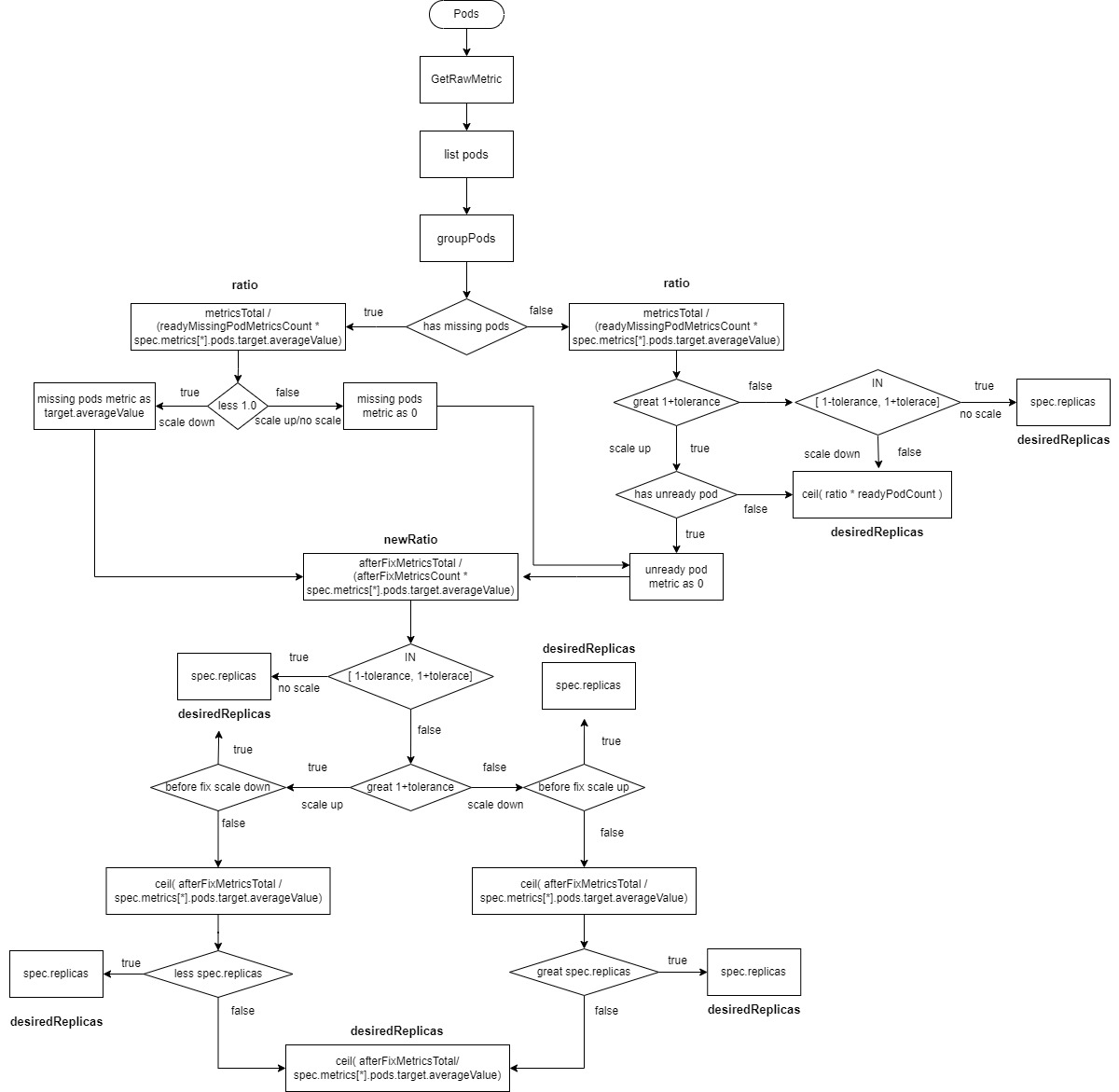

2.2.2.5 Pods类型的数据源
readyMissingPodMetricsCount为所有pod metrics中移除ignoredPods和unreadyPods后的metrics数量。
afterFixMetricsCount为数据修复之后pod的metric数量
计算
ratio=metricsTotal /(readyMissingPodMetricsCount * spec.metrics[*].pods.target.averageValue)。如果有
missingPods且ratio小于1( 缩容) , 则missingPods的监控数据修复为spec.metrics[*].pods.target.averageValue,afterFixMetricsCount重新包括了missingPods数量。如果有
missingPods且ratio大于等于1( 扩容或不扩不缩) , 则missingPods的监控数据修复为0,afterFixMetricsCount重新包括了missingPods数量。如果有unreadyPods, 则unreadyPods的监控数据修复为0。afterFixMetricsCount重新包括了unreadyPods数量。如果没有
missingPods且ratio大于1+tolerance( 扩容) 且存在unreadyPods, 则unreadyPods的监控数据修复为0 ,afterFixMetricsCount重新包括了missingPods数量如果没有
missingPods且ratio大于1+tolerance( 扩容) 且不存在unreadyPods, 则desiredReplicas为ratio*readyPodCount向上取整如果没有
missingPods且ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果没有
missingPods且ratio小于1-tolerance, 则进行缩容desiredReplicas为ratio*readyPodCount向上取整重新计算新的
ratio,newRatio=afterFixMetricsTotal / (afterFixMetricsCount * spec.metrics[*].pods.target.averageValue如果新的
ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio大于1+tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是扩容 , 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是缩容 , 则不进行扩缩容desiredReplicas为spec.replicas计算新的副本数
ceil( afterFixMetricsTotal / spec.metrics[*].pods.target.averageValue)如果新的
ratio大于1+tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是扩容 , 且新的副本数小于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是缩容 , 且新的副本数大于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas剩余的情况 ,
desiredReplicas为ceil( afterFixMetricsTotal / spec.metrics[*].pods.target.averageValue)向上取整

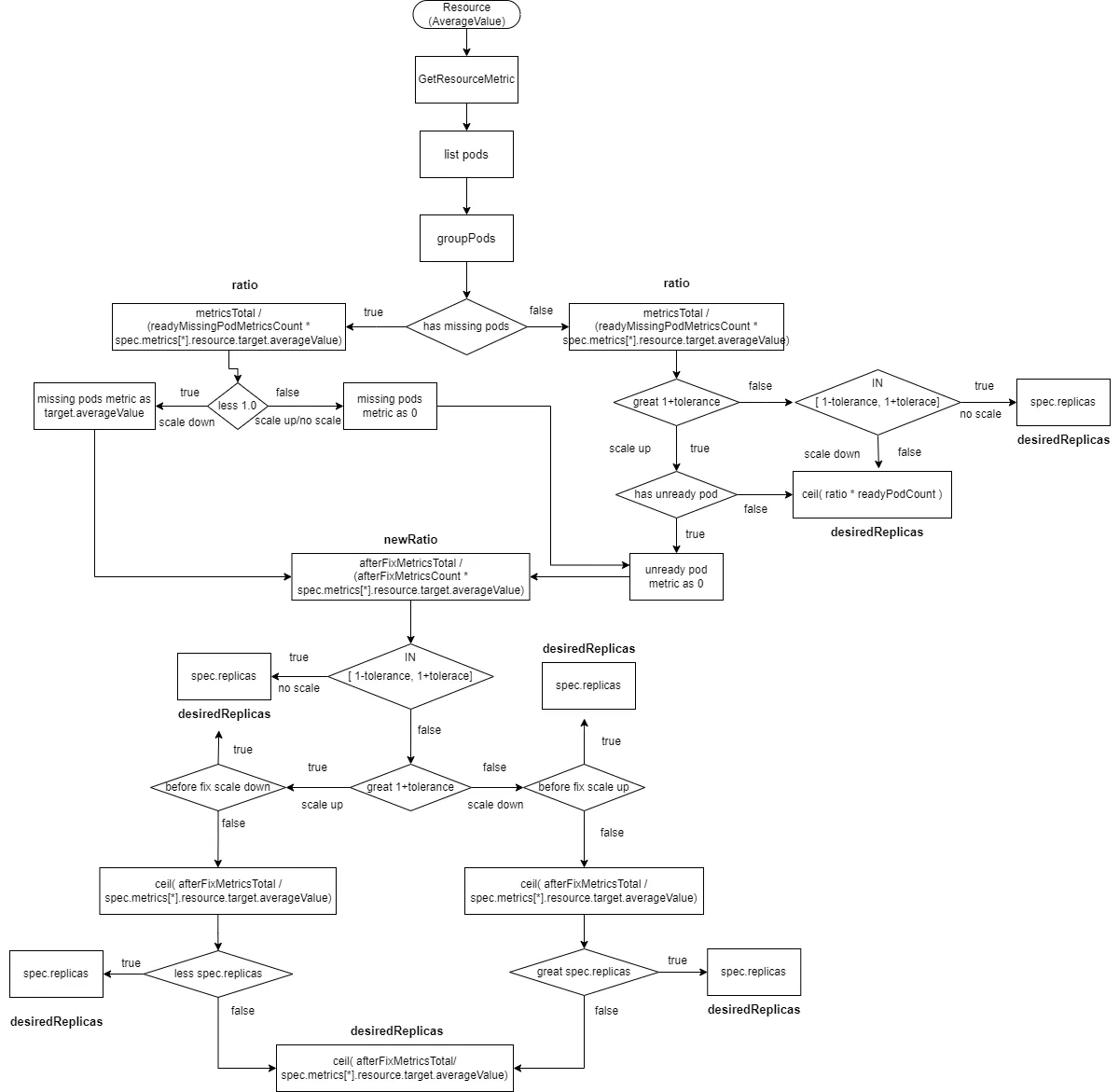

2.2.2.6 Resource类型的数据源且type为AverageValue
这个跟Pods类型的基本一样 , 只是获取metrics数据的方法不一样 , target value是spec.metrics[*].resource.target.averageValue
readyMissingPodMetricsCount为所有pod metrics中移除ignoredPods和unreadyPods后的metrics数量。
afterFixMetricsCount为数据修复之后pod的metric数量
计算
ratio=metricsTotal /(readyMissingPodMetricsCount * spec.metrics[*].resource.target.averageValue)。如果有
missingPods且ratio小于1( 缩容) , 则missingPods的监控数据修复为spec.metrics[*].resource.target.averageValue,afterFixMetricsCount重新包括了missingPods数量。如果有
missingPods且ratio大于等于1 ( 扩容或不扩不缩) , 则missingPods的监控数据修复为0 ,afterFixMetricsCount重新包括了missingPods数量。如果有unreadyPods, 则unreadyPods的监控数据修复为0。afterFixMetricsCount重新包括了unreadyPods数量。如果没有
missingPods且ratio大于1+tolerance( 扩容) 且存在unreadyPods, 则unreadyPods的监控数据修复为0,afterFixMetricsCount重新包括了missingPods数量如果没有
missingPods且ratio大于1+tolerance( 扩容) 且不存在unreadyPods, 则desiredReplicas为ratio*readyPodCount向上取整如果没有
missingPods且ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果没有
missingPods且ratio小于1-tolerance, 则进行缩容desiredReplicas为ratio*readyPodCount向上取整重新计算新的
ratio,newRatio=afterFixMetricsTotal / (afterFixMetricsCount * spec.metrics[*].resource.target.averageValue如果新的
ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio大于1+tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是扩容 , 则不进行扩缩容desiredReplicas为spec.replicas如果新的ratio小于
1-tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是缩容 , 则不进行扩缩容desiredReplicas为spec.replicas计算新的副本数
ceil( afterFixMetricsTotal / spec.metrics[*].resource.target.averageValue)如果新的
ratio大于1+tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是扩容 , 且新的副本数小于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是缩容 , 且新的副本数大于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas剩余的情况 ,
desiredReplicas为ceil( afterFixMetricsTotal / spec.metrics[*].resource.target.averageValue)向上取整

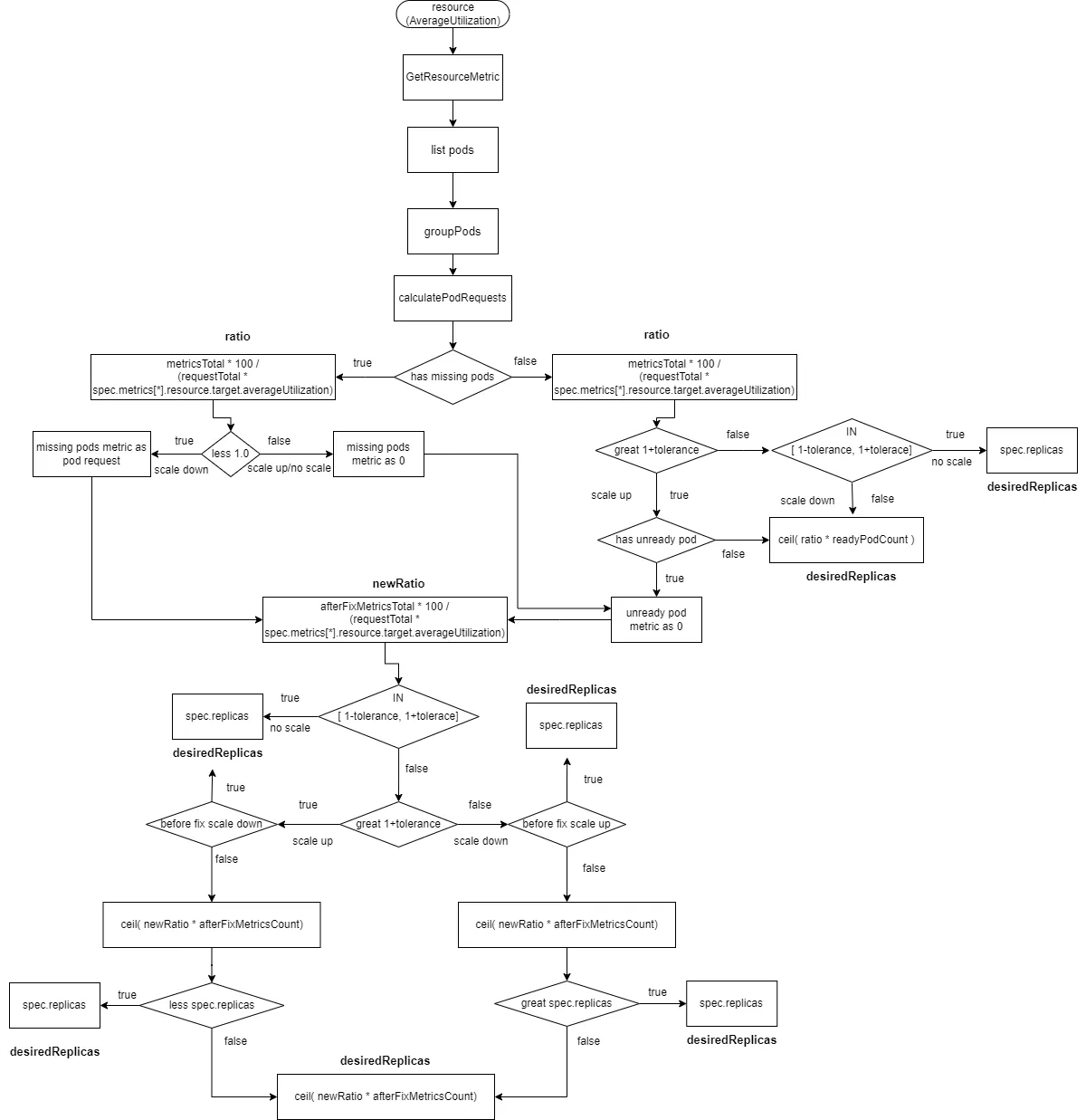

2.2.2.7 Resource类型的数据源且type为AverageUtilization
这里计算ratio发生了变化 , ratio = metricsTotal * 100 / (requestTotal * spec.metrics[*].resource.target.averageUtilization)
其中requestTotal为所有pod里的container资源的request总和
readyMissingPodMetricsCount为所有pod metrics中移除ignoredPods和unreadyPods后的metrics数量。
afterFixMetricsCount为数据修复之后pod的metric数量
计算
ratio= metricsTotal * 100 / (requestTotal * spec.metrics[*].resource.target.averageUtilization)。如果有
missingPods且ratio小于1( 缩容) , 则missingPods的监控数据修复为spec.metrics[*].resource.target.averageUtilization,afterFixMetricsCount重新包括了missingPods数量。如果有
missingPods且ratio大于等于1( 扩容或不扩不缩) , 则missingPods的监控数据修复为0,afterFixMetricsCount重新包括了missingPods数量。如果有unreadyPods, 则unreadyPods的监控数据修复为0。afterFixMetricsCount重新包括了unreadyPods数量。如果没有
missingPods且ratio大于1+tolerance( 扩容) 且存在unreadyPods, 则unreadyPods的监控数据修复为0,afterFixMetricsCount重新包括了missingPods数量如果没有
missingPods且ratio大于1+tolerance( 扩容) 且不存在unreadyPods, 则desiredReplicas为ratio*readyPodCount向上取整如果没有
missingPods且ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果没有
missingPods且ratio小于1-tolerance, 则进行缩容desiredReplicas为ratio*readyPodCount向上取整重新计算新的
ratio,newRatio=afterFixMetricsTotal * 100 / (requestTotal * spec.metrics[*].resource.target.averageUtilization如果新的
ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio大于1+tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是扩容 , 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是缩容 , 则不进行扩缩容desiredReplicas为spec.replicas计算新的副本数
ceil( afterFixMetricsTotal * newRatio)如果新的
ratio大于1+tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是扩容 , 且新的副本数小于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是缩容 , 且新的副本数大于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas剩余的情况 ,
desiredReplicas为ceil( afterFixMetricsCount * newRatio)向上取整

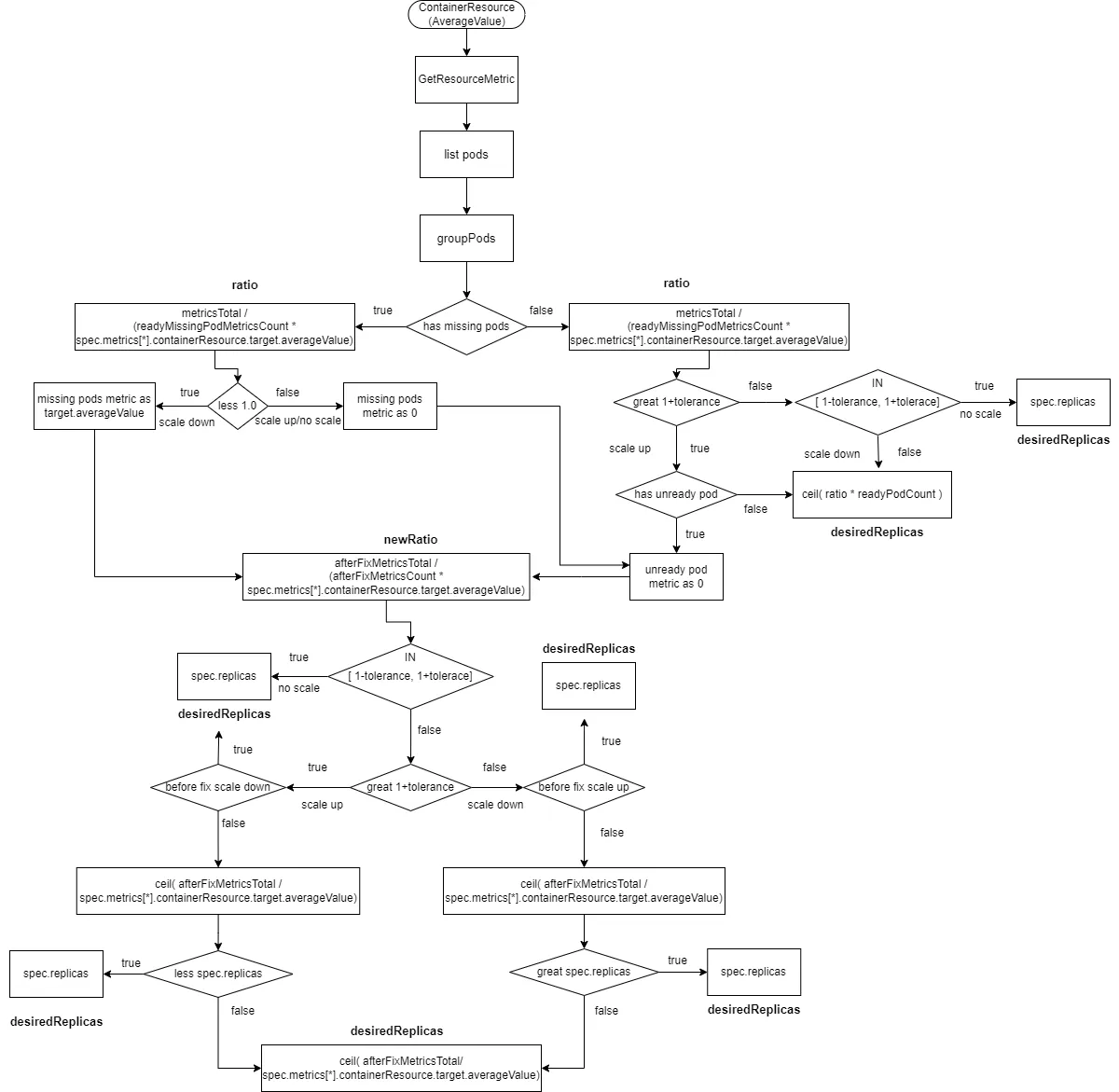

2.2.2.8 ContainerResource类型的数据源且type为AverageValue
这个跟"Resource类型的数据源且type为AverageValue"计算方式类似 , 只是metricsTotal是每个pod metrics里container ( spec.metrics[*].containerResource.container) 的metrics value。
readyMissingPodMetricsCount为所有pod metrics中移除ignoredPods和unreadyPods后的metrics数量。
afterFixMetricsCount为数据修复之后pod的metric数量
计算
ratio=metricsTotal /(readyMissingPodMetricsCount * spec.metrics[*].containerResource.target.averageValue)。如果有
missingPods且ratio小于1 ( 缩容) , 则missingPods的监控数据修复为spec.metrics[*].containerResource.target.averageValue,afterFixMetricsCount重新包括了missingPods数量。如果有
missingPods且ratio大于等于1( 扩容或不扩不缩) , 则missingPods的监控数据修复为0 ,afterFixMetricsCount重新包括了missingPods数量。如果有unreadyPods, 则unreadyPods的监控数据修复为0。afterFixMetricsCount重新包括了unreadyPods数量。如果没有
missingPods且ratio大于1+tolerance( 扩容) 且存在unreadyPods, 则unreadyPods的监控数据修复为0 ,afterFixMetricsCount重新包括了missingPods数量如果没有
missingPods且ratio大于1+tolerance( 扩容) 且不存在unreadyPods, 则desiredReplicas为ratio*readyPodCount向上取整如果没有
missingPods且ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果没有
missingPods且ratio小于1-tolerance, 则进行缩容desiredReplicas为ratio*readyPodCount向上取整重新计算新的
ratio,newRatio=afterFixMetricsTotal / (afterFixMetricsCount * spec.metrics[*].containerResource.target.averageValue如果新的
ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio大于1+tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是扩容 , 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是缩容 , 则不进行扩缩容desiredReplicas为spec.replicas计算新的副本数
ceil( afterFixMetricsTotal / spec.metrics[*].containerResource.target.averageValue)如果新的
ratio大于1+tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是扩容 , 且新的副本数小于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是缩容 , 且新的副本数大于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas剩余的情况 ,
desiredReplicas为ceil( afterFixMetricsTotal / spec.metrics[*].containerResource.target.averageValue)向上取整

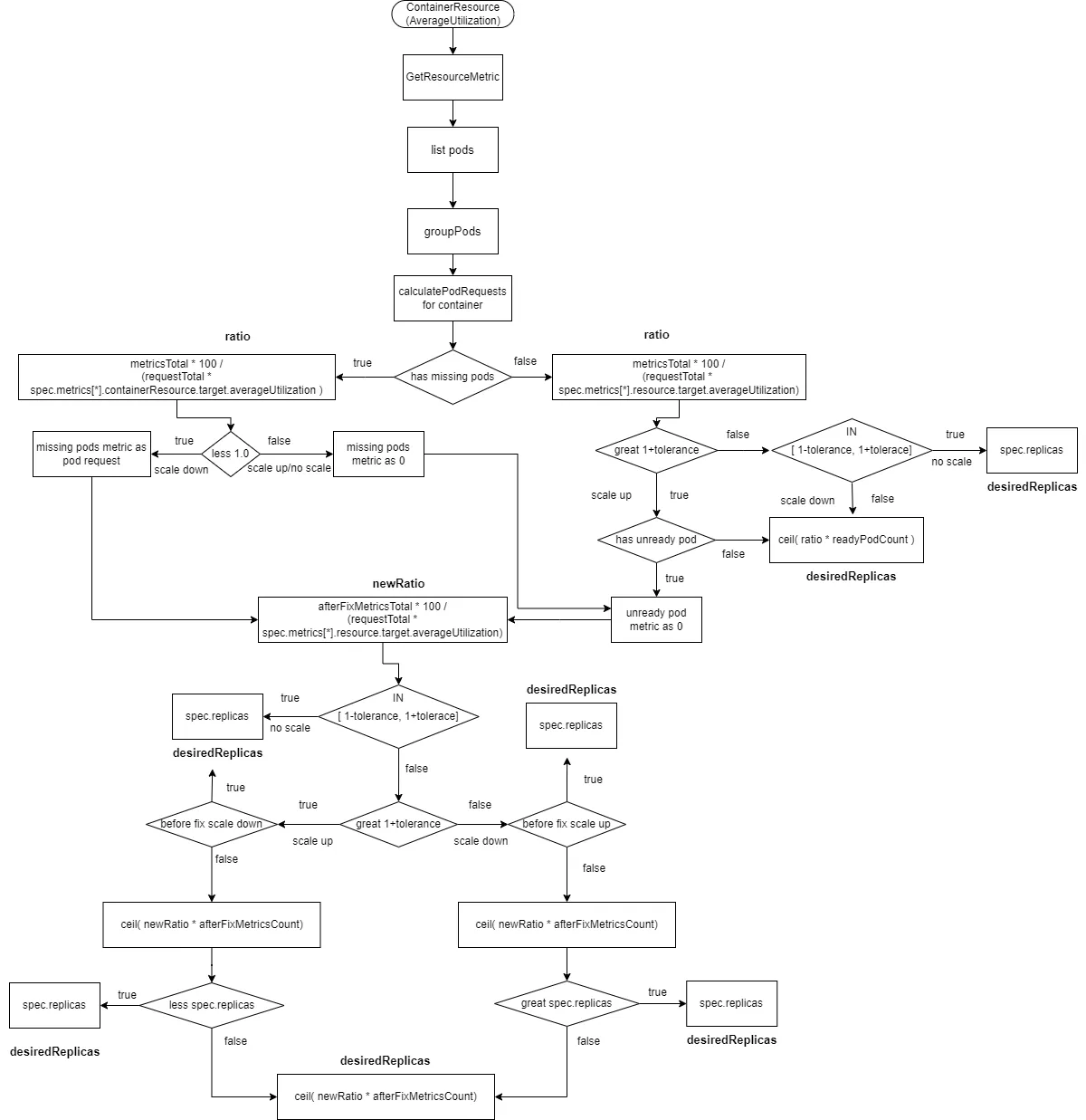

2.2.2.9 ContainerResource类型的数据源且type为AverageUtilization
这个跟"Resource类型的数据源且type为AverageUtilization"计算流程类似。
这里的totalRequest为pod里的container ( 在spec.metrics[*].containerResource.container) 的资源的request
readyMissingPodMetricsCount为所有pod metrics中移除ignoredPods和unreadyPods后的metrics数量。
afterFixMetricsCount为数据修复之后pod的metric数量
计算
ratio= metricsTotal * 100 / (requestTotal * spec.metrics[*].containerResource.target.averageUtilization)。如果有
missingPods且ratio小于1 ( 缩容) , 则missingPods的监控数据修复为spec.metrics[*].containerResource.target.averageUtilization,afterFixMetricsCount重新包括了missingPods数量。如果有
missingPods且ratio大于等于1 ( 扩容或不扩不缩) , 则missingPods的监控数据修复为0,afterFixMetricsCount重新包括了missingPods数量。如果有unreadyPods, 则unreadyPods的监控数据修复为0。afterFixMetricsCount重新包括了unreadyPods数量。如果没有
missingPods且ratio大于1+tolerance( 扩容) 且存在unreadyPods, 则unreadyPods的监控数据修复为0 ,afterFixMetricsCount重新包括了missingPods数量如果没有
missingPods且ratio大于1+tolerance( 扩容) 且不存在unreadyPods, 则desiredReplicas为ratio*readyPodCount向上取整如果没有
missingPods且ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果没有
missingPods且ratio小于1-tolerance, 则进行缩容desiredReplicas为ratio*readyPodCount向上取整重新计算新的ratio ,
newRatio=afterFixMetricsTotal * 100 / (requestTotal * spec.metrics[*].containerResource.target.averageUtilization如果新的
ratio在[1-tolerance, 1+tolerance], 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio大于1+tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是扩容 , 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是缩容 , 则不进行扩缩容desiredReplicas为spec.replicas计算新的副本数
ceil( afterFixMetricsTotal * newRatio)如果新的
ratio大于1+tolerance, 且修复前的ratio大于1+tolerance, 即修复之前是扩容且修复之后是扩容 , 且新的副本数小于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas如果新的
ratio小于1-tolerance, 且修复前的ratio小于1-tolerance, 即修复之前是缩容且修复之后是缩容 , 且新的副本数大于spec.replicas, 则不进行扩缩容desiredReplicas为spec.replicas剩余的情况 ,
desiredReplicas为ceil( afterFixMetricsCount * newRatio)向上取整
2.3 扩缩容行为策略控制
在上面的流程执行完会得到一个期望的副本数 , 但是这个副本数并不是HPA controller最终计算的副本数 , 它还需要经过扩缩容行为控制策略处理才能得到最终的副本数。
扩缩容行为策略是对控制扩缩容的速度进行限制 , 防止过快扩容和过快的缩容导致的不稳定的行为。
扩缩容行为控制分为两种 , HPA对象里未设置了spec.behavior ( 默认扩缩容行为) 和设置spec.behavior。
2.3.1 未设置spec.behavior ( 默认扩缩容行为)
downscaleStabilisationWindow : 为--horizontal-pod-autoscaler-downscale-stabilization的值 , 默认为5分钟
将上面的流程执行的副本数和执行的时间记录到内存里
从内存中查找
downscaleStabilisationWindow窗口内最大的副本数stabilizedRecommendation这个窗口内的最大扩容上限
scaleUpLimit为max(2*spec.replicas, 4)对
stabilizedRecommendation进行规整 ( 大于上限等于上限 , 小于下限就等于下限) , 得出最终的副本数。上限为min(scaleUpLimit, hpa.Spec.MaxReplicas), 下限为minReplicas( 默认为hpa.Spec.minReplicas, 当hpa.Spec.minReplicas没有设置时候为1) , 即确保期望副本数在[minReplicas, min(max(2*spec.replicas, 4), hpa.Spec.maxReplicas)]
2.3.2 设置了spec.behavior
在每次HPA controller进行扩缩容时侯 , 会将HPA对应的workload的副本数的变化量和扩缩容时间记录到内存中
将上面流程
desiredReplicas和执行时间记录到内存里从
hpa.spec.behavior.scaleUp.stabilizationWindowSeconds窗口中 ( 包括desiredReplicas) 查找最小副本数upRecommendation从
hpa.spec.behavior.scaleDown.stabilizationWindowSeconds窗口中 ( 包括desiredReplicas) 查找最大副本数downRecommendation对
spec.replicas进行规整得到稳定窗口得副本数stabilizedRecommendation, 即如果spec.replicas大于downRecommendation, 则stabilizedRecommendation为downRecommendation。如果spec.replicas小于upRecommendation, 则stabilizedRecommendation为upRecommendation。即stabilizedRecommendation在[upRecommendation, downRecommendation ], 只有spec.replicas小于hpa.spec.behavior.scaleUp.stabilizationWindowSeconds窗口中的最小值才有可能扩容 , 只有spec.replicas大于hpa.spec.behavior.scaleDown.stabilizationWindowSeconds窗口中的最大值才有可能缩容。在需要扩容情况下 (
stabilizedRecommendation大于spec.replicas)hpa.spec.behavior.scaleUp.selectPolicy为Disabled, 则不进行扩缩容最终副本数为spec.replicashpa.spec.behavior.scaleUp.selectPolicy为Max, 遍历hpa.spec.behavior.scaleUp.policies执行下面 :从内存中查找在
policy.periodSeconds这个策略窗口内的累计副本数变化量replicasAddedInCurrentPeriod, 窗口开始时候的副本数periodStartReplicas=spec.replicas - replicasAddedInCurrentPeriod。这个策略类型
policy.Type为"Pods" , 则这个策略窗口内的副本数上限policyLimit为periodStartReplicas + policy.Value这个策略类型
policy.Type为"Percent" , 则这个策略窗口里的副本数上限policyLimit为Ceil(periodStartReplicas * (1 + policy.Value/100))向上取整这个窗口内的最大扩容上限
scaleUpLimit为所有策略里最大的副本数上限 , 即scaleUpLimit=max(policyLimit1, policyLimit2....)
hpa.spec.behavior.scaleUp.selectPolicy为Min, 遍历hpa.spec.behavior.scaleUp.policies执行下面 :从内存中查找在
policy.periodSeconds这个策略窗口内的累计副本数变化量replicasAddedInCurrentPeriod, 窗口开始时候的副本数periodStartReplicas=spec.replicas - replicasAddedInCurrentPeriod。这个策略类型
policy.Type为"Pods" , 则这个策略窗口内的副本数上限policyLimit为periodStartReplicas + policy.Value这个策略类型
policy.Type为"Percent" , 则这个策略窗口里的副本数上限policyLimit为Ceil(periodStartReplicas * (1 - policy.Value/100))向上取整这个窗口内的最大扩容上限
scaleUpLimit为所有策略里最小的副本数上限 , 即scaleUpLimit=min(policyLimit1, policyLimit2....)
最终的副本数为
min(stabilizedRecommendation, min(scaleUpLimit, hpa.Spec.maxReplicas))
在需要缩容情况下 (
stabilizedRecommendation大于spec.replicas)hpa.spec.behavior.scaleDown.selectPolicy为Disabled, 则不进行扩缩容最终副本数为spec.replicashpa.spec.behavior.scaleDown.selectPolicy为Max, 遍历hpa.spec.behavior.scaleUp.policies执行下面 :从内存中查找在
policy.periodSeconds这个策略窗口内的累计副本数变化量replicasAddedInCurrentPeriod, 窗口开始时候的副本数periodStartReplicas=spec.replicas + replicasAddedInCurrentPeriod。这个策略类型
policy.Type为"Pods" , 则这个策略窗口内的副本数下限policyLimit为periodStartReplicas - policy.Value这个策略类型
policy.Type为"Percent" , 则这个策略窗口里的副本数下限policyLimit为Ceil(periodStartReplicas * (1 - policy.Value/100))向上取整这个窗口内的最大扩容上限
scaleUpLimit为所有策略里最大副本数上限 , 即scaleUpLimit=max(policyLimit1, policyLimit2....)
hpa.spec.behavior.scaleDown.selectPolicy为Min, 遍历hpa.spec.behavior.scaleDown.policies执行下面 :从内存中查找在
policy.periodSeconds这个策略窗口内的累计副本数变化量replicasAddedInCurrentPeriod, 窗口开始时候的副本数periodStartReplicas=spec.replicas + replicasAddedInCurrentPeriod。这个策略类型
policy.Type为"Pods" , 则这个策略窗口内的副本数下限policyLimit为periodStartReplicas - policy.Value这个策略类型
policy.Type为"Percent" , 则这个策略窗口里的副本数下限policyLimit为Ceil(periodStartReplicas * (1 - policy.Value/100))向上取整这个窗口内的最大扩容上限
scaleUpLimit为所有策略里最大副本数上限 , 即scaleUpLimit=min(policyLimit1, policyLimit2....)
最终的副本数为
max(stabilizedRecommendation, max(scaleUpLimit, hpa.Spec.maxReplicas))
2.4 扩容慢的原因
扩容慢包含三个方面 , 一个是扩容的响应时间 , 另一个是每次扩容的副本数即扩容速度 , 还有扩容的敏感度。
2.4.1 扩缩容的响应时间
由于metrics-server是周期性的收集kubelet上的监控信息 , 这个周期默认是15s。而kubelet里的cadvisor周期性的收集pod相关的监控信息 , 这个周期是30s。HPA controller每15秒执行一次HPA对象的workload副本数计算。
所以resource和containerResource数据源类型的扩容延迟的时间在[0, 60s] , 即延迟最大为60s。
而其他类型的扩容延迟时间 , 还受监控组件 ( 比如Prometheus、VictoriaMetrics) 收集监控信息周期影响 , 所以延迟为[0, 15+监控收集周期]
2.4.2 扩缩容的速度
了解了HPA controller计算副本数的流程 , 最终的副本数由监控数据和扩缩容行为控制决定。分析一下开头的测试结果 , 先看压测开始后第一次HPA资源的变化时候的status字段 , 这里给出了当前的监控的averageUtilization为2575 , averageValue为515m。
根据这个数据我们看一下期望的副本数为258 = ceil(spec.replicas * averageValue * 100 / request * target.averageUtilization) = ceil(2 * 515 * 100/20 * 20)。
由于hpa.spec.maxReplicas为10 , 会将10保存到内存中。然后没有配置hpa.spec.behavior , 所以这个窗口的扩容上限为4=max(2 * spec.replicas, 4)= max(4, 4) , 所以第一次最终的副本数为4。
status:
conditions:
- lastTransitionTime: "2023-11-02T03:27:06Z"
message: the HPA controller was able to update the target scale to 4
reason: SucceededRescale
status: "True"
type: AbleToScale
- lastTransitionTime: "2023-11-02T03:37:07Z"
message: the HPA was able to successfully calculate a replica count from cpu resource
utilization (percentage of request)
reason: ValidMetricFound
status: "True"
type: ScalingActive
- lastTransitionTime: "2023-11-02T05:01:38Z"
message: the desired replica count is increasing faster than the maximum scale
rate
reason: ScaleUpLimit
status: "True"
type: ScalingLimited
currentMetrics:
- resource:
current:
averageUtilization: 2575
averageValue: 515m
name: cpu
type: Resource
currentReplicas: 2
desiredReplicas: 4
lastScaleTime: "2023-11-02T05:10:26Z"第二次HPA资源变化的status字段里的监控数据averageUtilization和averageValue都为0 , 由于最小副本数为1 ( 没有配置hpa.spec.minReplicas , 默认为0) , 所以期望副本数为1 , 然后保存到内存中。由于这个窗口内内存里最大的副本数为10 , 所以还是会进行扩容。所以最终副本数为8=max(2 * spec.replicas, 4)= max(8, 4)。后面第三次扩容类似 , 这里就不分析了。
status:
conditions:
- lastTransitionTime: "2023-11-02T03:27:06Z"
message: the HPA controller was able to update the target scale to 8
reason: SucceededRescale
status: "True"
type: AbleToScale
- lastTransitionTime: "2023-11-02T03:37:07Z"
message: the HPA was able to successfully calculate a replica count from cpu resource
utilization (percentage of request)
reason: ValidMetricFound
status: "True"
type: ScalingActive
- lastTransitionTime: "2023-11-02T05:01:38Z"
message: the desired replica count is increasing faster than the maximum scale
rate
reason: ScaleUpLimit
status: "True"
type: ScalingLimited
currentMetrics:
- resource:
current:
averageUtilization: 0
averageValue: "0"
name: cpu
type: Resource
currentReplicas: 4
desiredReplicas: 8
lastScaleTime: "2023-11-02T05:10:41Z"2.4.3 扩容的敏感度
--horizontal-pod-autoscaler-tolerance参数决定了扩缩容时可以容忍的抖动范围。该参数旨在防止因监控数据波动而引发的意外扩缩容行为 , 但同时也可能导致扩缩容的敏感度降低。默认值为0.1 , 意味着可容忍10%的监控数据变化。
比如上面的例子里 , 只有pod的CPU平均使用率达到request的22%时候才会进行扩容。
2.4.4 HPA controller执行效率
在1.23版本中HPA controller只启动一个goroutine来处理集群中所有HPA资源 , 在大量的HPA对象的集群中会有性能瓶颈 , 所以在1.26版本中增加--concurrent-horizontal-pod-autoscaler-syncs命令行选项支持配置goroutine数量PR#108501
2.4.5 应用ready时间
由于存在unready pod监控数据修复问题 ( 扩容时候数据修复为0) , 所以扩容的速度会变慢。
pod ready需要的时间越短扩缩容速度越快 , 而pod从启动到ready时间 , 取决于pod调度、kubelet响应pod调度完成、镜像下载、容器创建、应用启动、应用readiness。
3 解决方案
解决思路 :
缩短获取监控的链路长度
缩短
pod ready时间 (pod生成到pod ready每个环节都进行优化)HPA controller性能提升设置合理的扩容行为策略
设置合理的容忍度
预测式扩缩容或定时扩容
3.1 缩短获取监控的链路长度
除了kubernetes自身的HPA控制器进行水平扩缩容 , 还有Knative和KEDA项目也是进行水平扩缩容。
既然监控数据获取的链路过长导致扩缩容响应时间长 , 那么Knative就从简化链路长度来解决扩缩响应问题 , 支持基于qps和tps扩容 , 做到秒级弹性。
根据KEDA文档它的角色是取代Prometheus-adaptor , 提供external和custom metrics , 即依然使用HPA机制 , 并没有解决链路长问题。而是支持事件驱动然扩缩容更灵敏 , 这个knative也有这个功能。
3.2 缩短pod ready时间
这个话题就比较大了 , 包括镜像加速 ( dragonfly p2p , 预拉取、containerd nydus) , 容器运行时 ( crun、podman、cri-o) , 调度器性能优化 , 拓扑感知。
3.3 HPA controller性能提升
使用1.26以上版本增加goroutine , 当然不差钱的 , 有多好配置上多好配置。
3.4 设置合理的扩容行为策略
如果不设置behavior字段 , 每次扩容的数量受限于downscaleStabilisationWindow窗口内最大的副本数和当前的副本数spec.replicas ( 最大扩容上限scaleUpLimit为max(2*spec.replicas, 4)) 。
所以要在不设置behavior字段的情况下提高扩容速度 , 基本不可能。因为downscaleStabilisationWindow决定窗口内最大副本数的持续时间 , 它的作用的是防止突高随后突降导致副本数不稳定 , 而spec.replicas在HPA对象的调谐周期内是固定的。
既然behavior字段的配置影响扩缩容 , 那么合理的配置behavior字段能够提高扩缩容速度。
增加扩容速度 : 减小
hpa.spec.behavior.scaleUp.stabilizationWindowSeconds( 如果没有设置默认值为0) 和增加hpa.spec.behavior.scaleUp.policies[*].Value和减小hpa.spec.behavior.scaleUp.policies[*].PeriodSeconds增加缩容速度 : 减小
hpa.spec.behavior.scaleDown.stabilizationWindowSeconds( 如果没有设置默认值为--horizontal-pod-autoscaler-downscale-stabilization值) 和增加hpa.spec.behavior.scaleDown.policies[*].Value和减小hpa.spec.behavior.scaleDown.policies[*].PeriodSeconds
3.5 设置合理的容忍度
设置合理的--horizontal-pod-autoscaler-tolerance , 它是一把双刃剑 , 如果调整不合理容易频繁的扩缩容行为。
3.6 预测式扩缩容或定时扩容
换个思路 , 既然扩容慢不如提前扩容 , 像阿里云的AHPA , 蚂蚁金服的kapacity。
基于历史流量进行预测式扩容 , 比如crane的EHPA , 蚂蚁金服的kapacity , 阿里云的AHPA。
4 总结
由于监控数据获取链路过长和HPA controller性能问题导致的扩容延迟 , 而应用的ready时间长短和hpa.spec.behavior会影响扩容速度。
缩短pod ready时间 , 需要在pod生成到pod ready的每个环节进行优化。
knative从简化监控获取链路角度来解决扩容延迟问题 , 提前扩容角度解决问题有crane的EHPA和蚂蚁金服的kapacity。
参考链接
为什么HPA扩容比较慢 - xiaoqing blog (midbai.com)
