7-1-通过s3快照备份与恢复

熊 1 阅读 日志平台

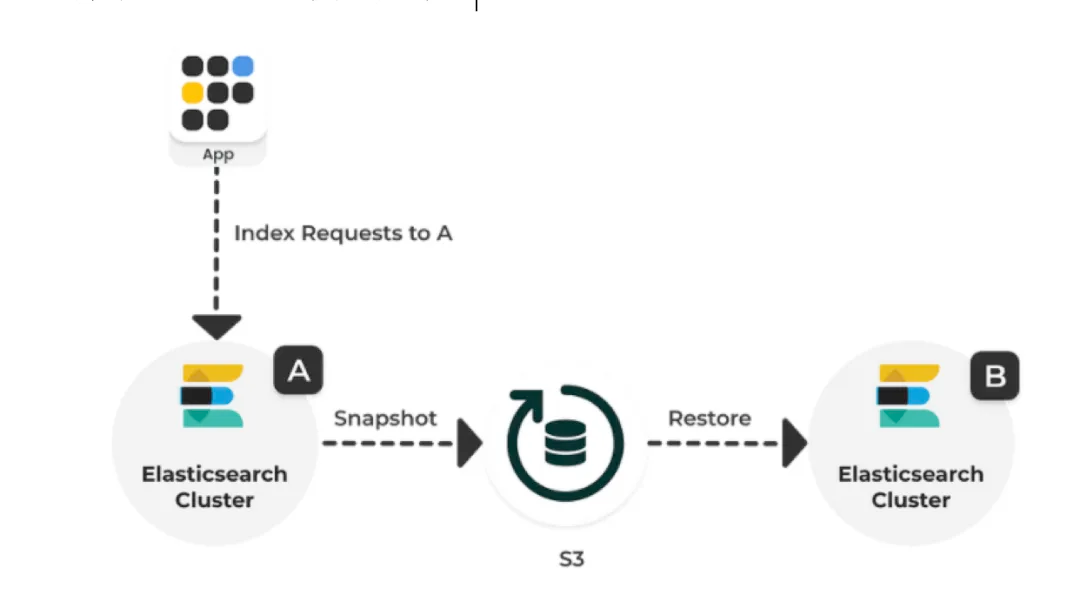

Elasticsearch 提供快照和恢复功能, 我们可以在远程文件系统仓库(比如共享文件系统、S3、HDFS 等）中为部分索引或者整个集群创建快照。快照有以下使用场景:

  • 数据灾备: 当发生误删索引数据的情况时, 可以使用快照来还原；在主集群无法正常工作时, 可以使用快照在备集群上恢复数据。

  • 归档数据: 随着数据的积累, 集群中磁盘存储的压力会越来越大, 对于一些时效性高的数据, 比如日志、指标, 我们往往只关心最近一段时间内的数据。对于时间比较早的数据, 我们可以选择以快照的形式归档, 以备后续有查询的需求。从 Elasticsearch 7.10 版本开始我们还可以结合 ILM 索引生命周期管理, 在 Cold 和 Frozen 数据层使用可搜索快照进一步降低存储成本。

  • 迁移数据: 当需要将数据从一个集群迁移到另一个集群时, 使用快照是一种高效的选择。

elk-backup-restore-1

1. 部署实验环境

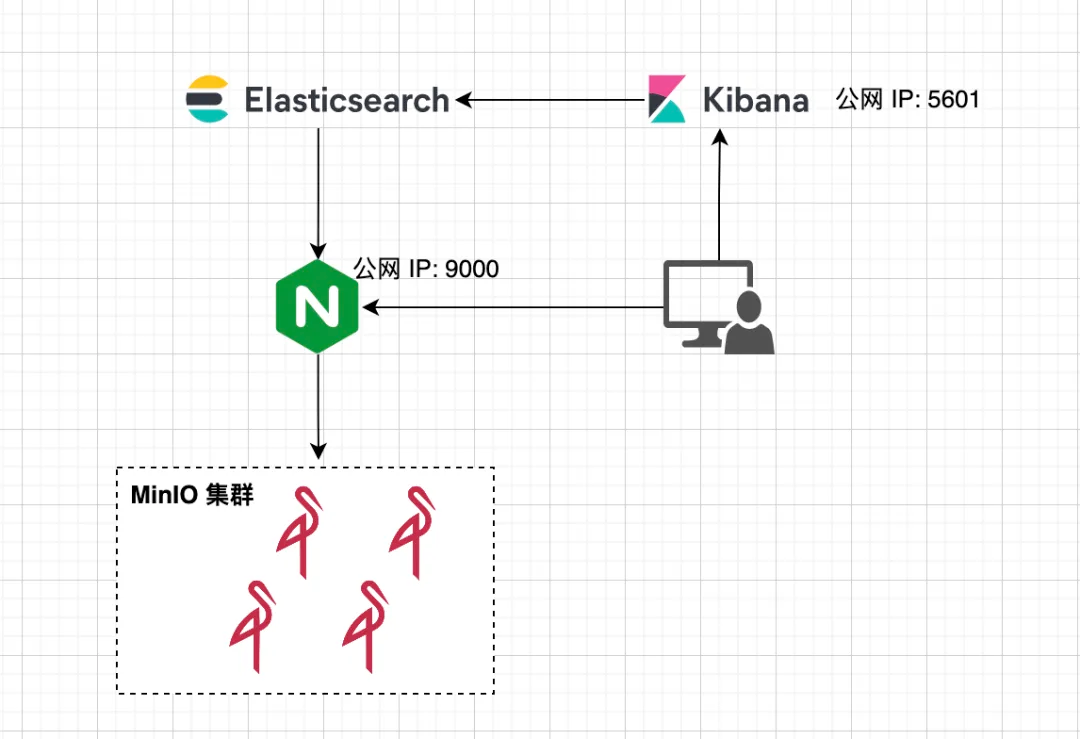

实验架构如下所示, 包含以下几个组件:

  • MinIO 集群由 4 个节点组成 , 作为备份快照的存储库。

  • Nginx 提供反向代理的功能, 作为 MinIO 集群统一的访问入口。

  • Elasticsearch 是一个开源的搜索和分析引擎。

  • Kibana 提供了可视化的操作界面, 方便用户与 Elasticsearch 进行交互。

elk-backup-restore-2

首先执行以下命令修改系统参数以满足 Elasticsearch 的运行条件。

# 增加进程可使用的最大内存映射区域数
cat >> /etc/sysctl.conf << EOF
vm.max_map_count=262144
EOF
​
sysctl -p
​
# 增加进程可使用的最大文件描述符数量
cat >> /etc/security/limits.conf  << EOF
elastic - nofile  65535
EOF
​
ulimit -n 65535

为了方便实验, 本节采用 Docker Compose 的方式快速部署 Elasticsearch 集群。执行如下命令, 安装 Docker 和 Docker Compose。

curl -sSL https://get.daocloud.io/docker | sh
apt install -y docker-compose

执行如下命令, 获取 docker-compose.yml 配置文件, 并在后台启动 Elasticsearch 集群。

apt install -y git
git clone https://gitee.com/cr7258/elastic-lab.git
cd elastic-lab/3_snapshot/
docker-compose up -d

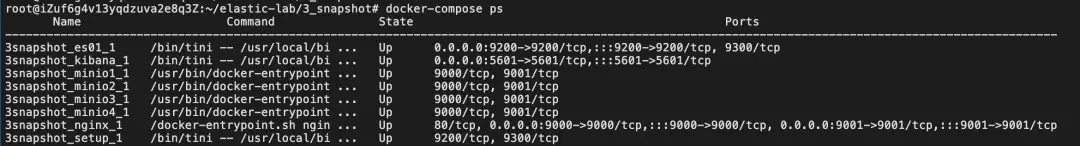

执行 docker-compose ps 命令查看容器运行状态, 其中 3snapshot_setup_1 容器是用于创建证书以及设置 elastic 和 kibana_system 用户密码的, 执行完毕后会自动退出, 我们需要确保其他容器处于 Up 状态。

elk-backup-restore-3

2. 创建存储桶

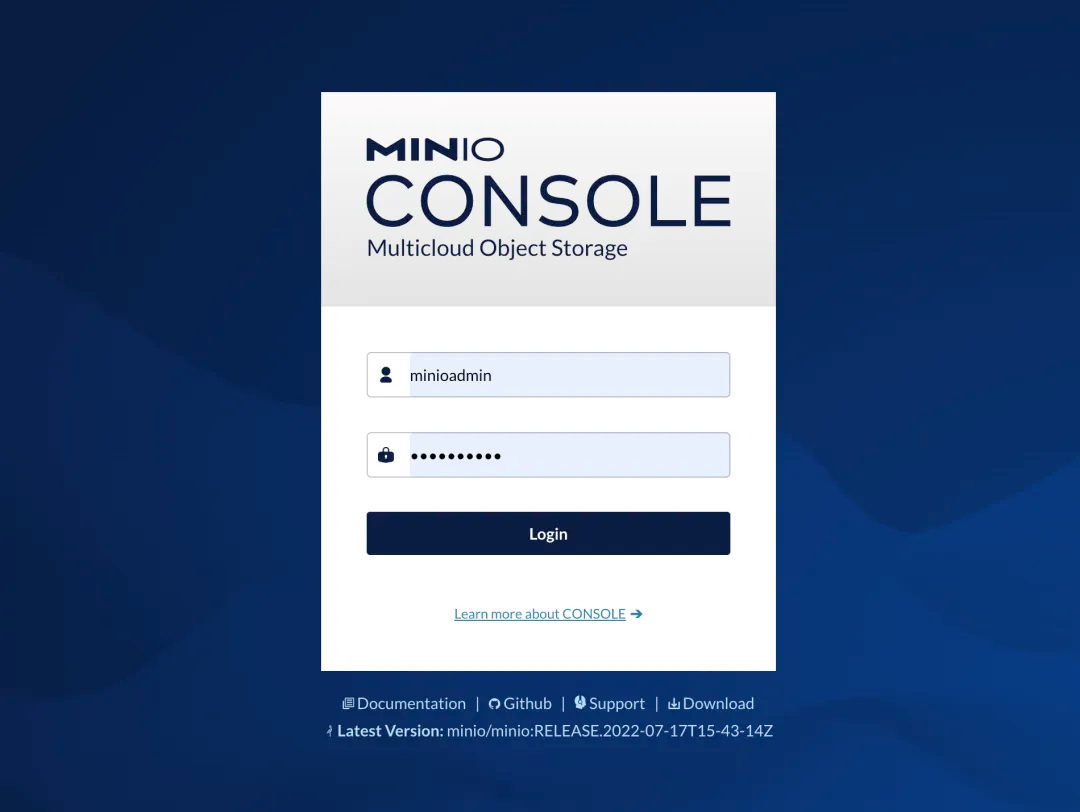

  1. 接下来在 MinIO 中创建用于保存 Elasticsearch 快照数据的存储桶。在浏览器输入 http://<ESC 公网 IP>:9000 访问 MinIO 界面。输入用户名 minioadmin, 密码 minioadmin, 点击 Login。其中用户名和密码是在 elastic-lab/3_snapshot/.env 文件中设置的。

    elk-backup-restore-4

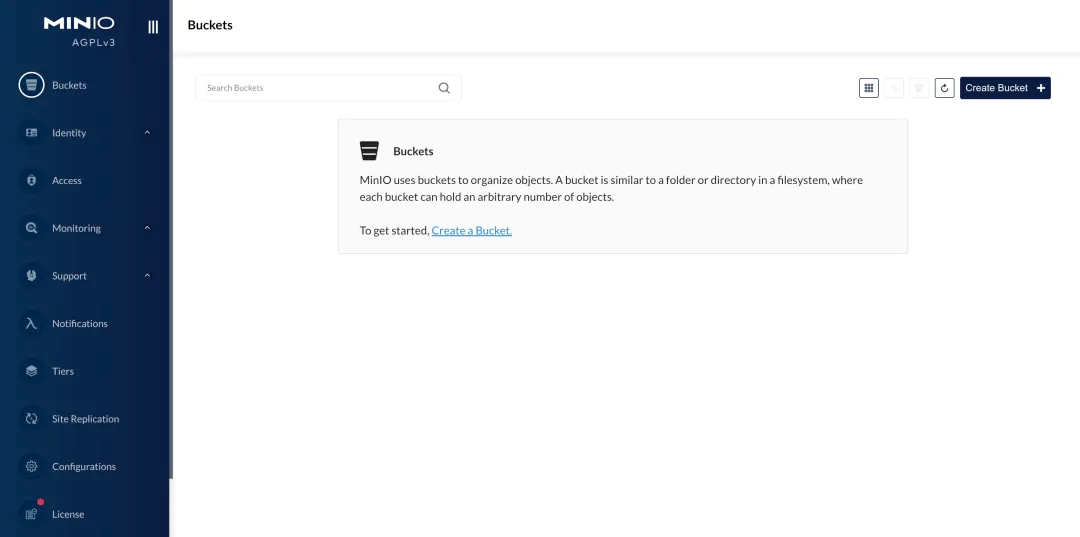

  2. 点击右上角 Create Bucket, 新建一个存储桶。

    elk-backup-restore-5

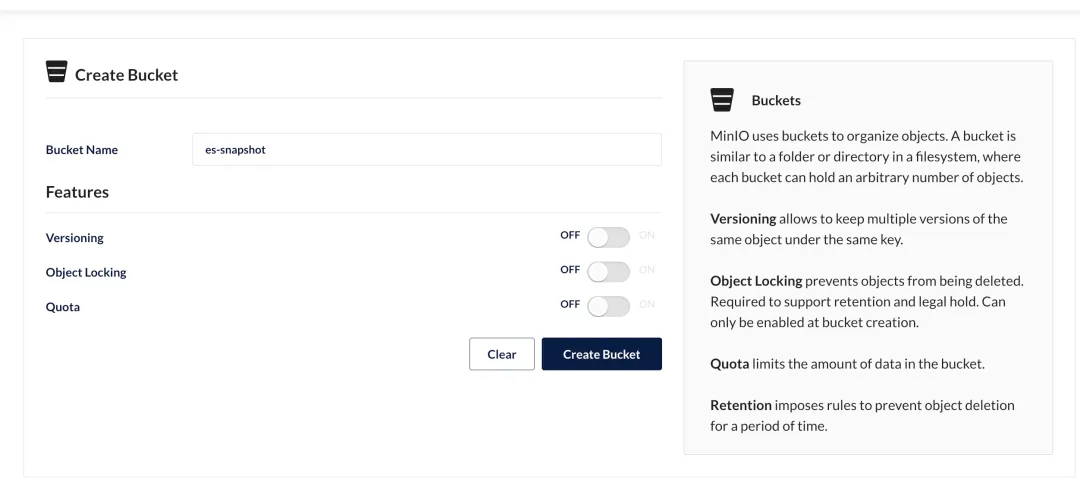

  3. 设置存储桶的名字为 es-snapshot, 点击 Create Bucket。

    elk-backup-restore-6

3. Keystore 添加 MinIO 登录凭据

为了让 Elasticsearch 可以正常连接到 MinIO 对象存储, 我们需要在 keystore 添加 MinIO 的登录凭据。执行如下命令, 进入 Elasticsearch 容器。

docker exec -it 3snapshot_es01_1 bash

连接对象存储的凭证存储在 Elasticsearch 的 keystore 中, 使用以下命令在 keystore 中添加存储库访问凭证。其中 client_name 参数用于区分连接存储库的客户端, 这里我们将 client_name 设置成 minio。MinIO 的 AccessKey 和 SecretKey 是我们在 elastic-lab/3_snapshot/.env 文件中设置的 minioadmin 和 minioadmin。

语法如下:

#bin/elasticsearch-keystore add s3.client.<client_name>.access_key
#bin/elasticsearch-keystore add s3.client.<client_name>.secret_key

执行以下命令, 在 keystore 中添加 AccessKey。

bin/elasticsearch-keystore add s3.client.minio.access_key

执行以下命令, 在 keystore 中添加 SecretKey。

bin/elasticsearch-keystore add s3.client.minio.secret_key
elk-backup-restore-7

执行以下命令确认设置的 AccessKey 和 SecretKey 是否正确。

bin/elasticsearch-keystore show s3.client.minio.access_key
bin/elasticsearch-keystore show s3.client.minio.secret_key
elk-backup-restore-8

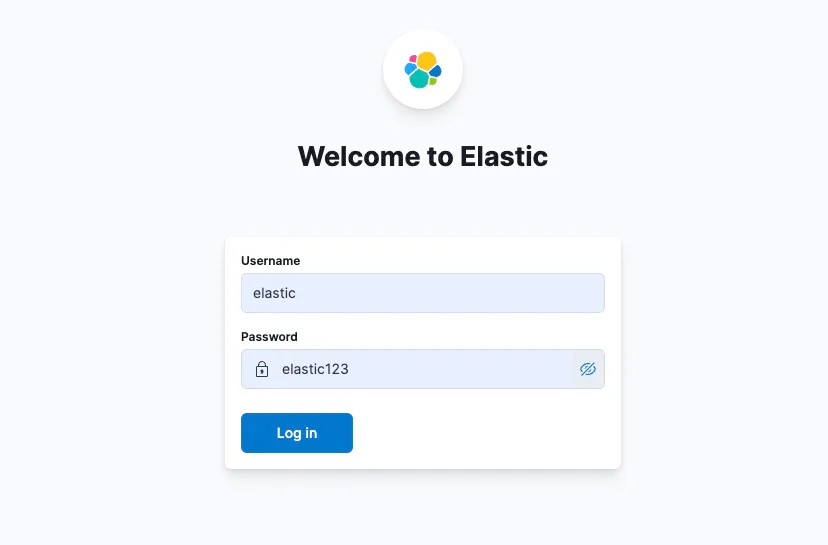

浏览器输入 http://<ESC 公网 IP>:5601 访问 Kibana 界面。输入用户名 elastic, 密码 elastic123, 点击 Login in。其中密码是在 elastic-lab/2_ilm/.env 文件中设置的。

elk-backup-restore-9

点击 Management -> Dev Tools -> Console, 打开 Kibana Console 界面。执行以下命令重新加载在节点上设置的 keystore。

POST _nodes/reload_secure_settings
{
  "secure_settings_password":""
}

4. 注册存储库

存储库(repository)是用于存储快照的地方, 在创建或恢复快照之前先要创建好存储库。执行如下命令注册存储库, 在 type 参数中设置存储库类型为 s3, 在 settings 参数中填写存储库相关信息。从 Elasticsearch 8.0 版本开始已经内置支持 S3 类型的存储库了, 无需再像以前那样安装 S3 Repository 插件了。

PUT _snapshot/my-repository
{
  "type": "s3",
  "settings": {
    "bucket": "es-snapshot", // 存储桶名称
    "client": "minio",  // 和 keystore 中设置的 client_name 一致
    "endpoint": "http://<ES 公网 IP>:9000" // 存储库 IP 地址
  }
}

在创建存储库时, Elasticsearch 会自动检查存储库是否可用, 如果没有报错说明存储库可以正常使用。在创建完成后也以使用 verify snapshot repository API 验证存储库的连接情况, 如果验证成功, 该请求将返回用于验证存储库的节点列表；如果验证失败, 则返回错误信息。

POST _snapshot/my-repository/_verify

# 返回结果
{
  "nodes" : {
    "jnuDcyy1T_CroiQuBfDASA" : {
      "name" : "es01"
    }
  }
}

5 创建快照

注册好存储库以后, 接下来就可以创建快照(snapshot)对数据进行备份了。在创建快照之前, 先准备一个索引 index-1, 并往里面插入 3 条文档。

PUT _bulk
{"index":{"_index":"index-1"}}
{"name":"Mark","age":21}
{"index":{"_index":"index-1"}}
{"name":"Lisa","age":18}
{"index":{"_index":"index-1"}}
{"name":"Jack","age":20}

然后使用 create snapshot API 手动创建名为 snapshot-1 的快照, 根据数据量的大小, 快照可能需要等待一段时间才能完成。默认情况下, 快照命令在后台启动快照进程后, 就会立即向客户端返回响应。如果想要等待快照完成后再响应客户端, 可以将 wait_for_completion 参数设置为 true。

PUT _snapshot/my-repository/snapshot-1
# 等待快照完成后再响应客户端
# PUT _snapshot/my-repository/snapshot-1?wait_for_completion=true

如上所示, 在不做额外设置的情况下, 快照默认会备份集群中所有的数据流和打开的索引。如果想要选择性地做快照备份, 可以在请求体中设置相应的参数, 支持的参数如下:

  • ignore_unavailable(可选, 布尔): 是否忽略创建快照时不存在的索引, 默认值为 false。

  • indices(可选, 字符串列表) : 快照中包含的索引和数据流。

  • include_global_state（可选, 布尔）: 是否备份当前的全局状态, 默认值为 true。全局状态包括:

    • persistent cluster settings

    • index template

    • legacy index template

    • ingest pipeline

    • ILM policy

    • feature state

  • feature_states（可选, 字符串列表）: 快照中包含的功能状态列表, feature state 包含用于存储 Elastic Stack 组件（例如 Elasticsearch Security 和 Kibana）的相关配置和历史记录的索引和数据流。

  • metadata（可选, 对象）: 添加任意元数据到快照中, 例如谁创建了快照, 以及创建快照的原因等等。

  • partial（可选, 布尔）: 是否允许对含有不可用分片的索引进行部分快照, 默认值为 false。

接下来创建快照 snapshot-2, 并在请求体中指定一些参数:

  • indices 参数指明只对索引 index-1 和 index-2 进行备份。

  • 在本示例中并没有创建索引 index-2, 在这里将 ignore_unavailable 参数设置为 true 可以忽略创建快照时不存在的索引, 避免产生索引不存在的报错；

  • 将 include_global_state 参数设置为 false 表示不会备份集群状态和功能状态, 因此集群的设置、用户权限以及 Kibana 配置等都不会进行备份。

  • 将 partial 参数设置为 true 允许当索引存在不可用的分片时, 继续进行部分快照。

  • 最后在 metadata 参数中添加了一些自定义的内容, 说明快照的创建人和创建原因。

PUT _snapshot/my-repository/snapshot-2
{
  "indices": "index-1,index-2",// 备份的索引和者数据流
  "ignore_unavailable": true, // 忽略创建快照时不存在的索引
  "include_global_state": false, // 不备份集群状态和功能状态
  "partial": true, // 允许对含有不可用分片的索引进行部分快照
  "metadata": { // 添加自定义元数据到快照
     "taken_by": "chengzw",
      "taken_because": "backup before upgrading"
   }
}

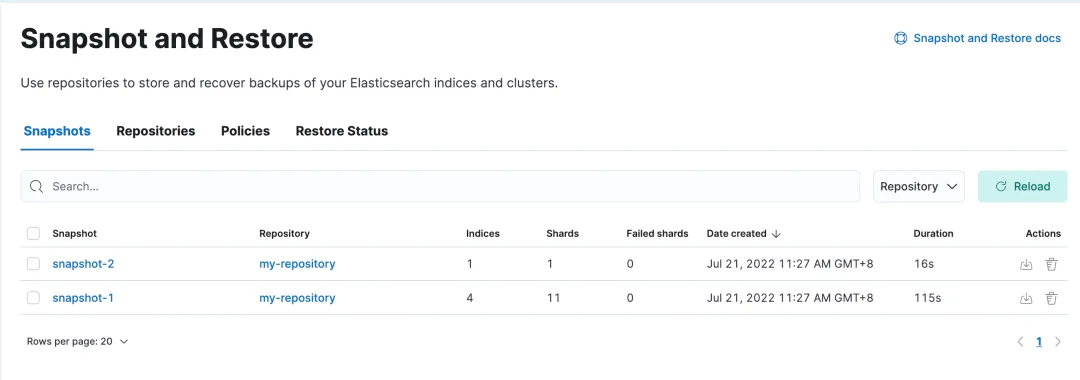

在 Stack Management -> Snapshot and Restore -> Snapshots 可以查看创建快照的进度。

elk-backup-restore-10

执行如下命令 , 可以查看快照的信息 , 其中包含快照的索引和数据流 , 快照当前的状态 , 快照开始和结束的时间 , 创建快照花费的时间 , 创建快照时的异常信息等等。

GET _snapshot/my-repository/snapshot-2

# 返回结果
{
  "snapshots" : [
    {
      "snapshot" : "snapshot-2",
      "uuid" : "3_j5cF85T7CpltOeIzhM4Q",
      "repository" : "my-repository",
      "version_id" : 8020399,
      "version" : "8.2.3",
      "indices" : [ // 快照中包含的索引
        "index-1"
      ],
      "data_streams" : [ ], // 快照中包含的数据流
      "include_global_state" : false,
      "metadata" : {
        "taken_because" : "backup before upgrading",
        "taken_by" : "chengzw"
      },
      "state" : "SUCCESS",  // 快照当前的状态
      "start_time" : "2022-07-21T03:27:19.674Z",  // 快照开始时间
      "start_time_in_millis" : 1658374039674,
      "end_time" : "2022-07-21T03:27:35.280Z", // 快照结束时间
      "end_time_in_millis" : 1658374055280,
      "duration_in_millis" : 15606, // 创建快照花费的时间
      "failures" : [ ], // 创建快照的异常信息
      "shards" : {
        "total" : 1,
        "failed" : 0,
        "successful" : 1
      },
      "feature_states" : [ ]
    }
  ],
  "total" : 1,
  "remaining" : 0
}

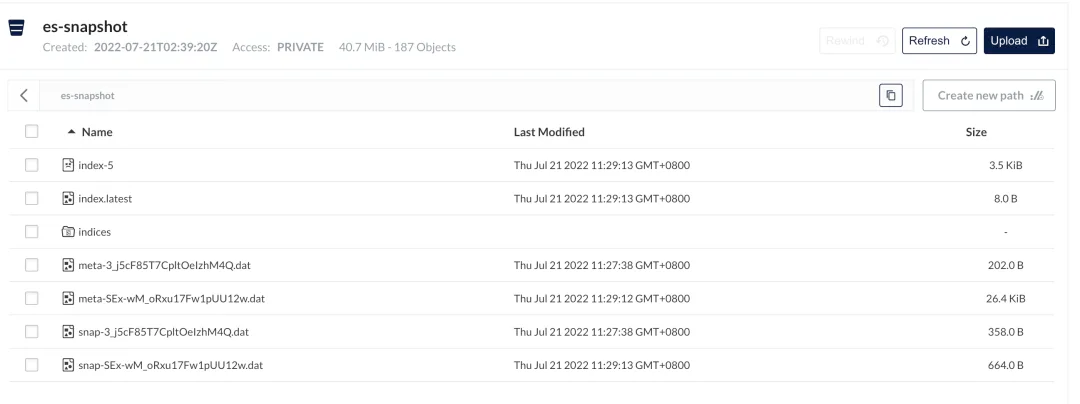

在 Minio 的存储桶中可以看到快照的数据。

elk-backup-restore-11

6. 恢复快照

确认快照创建完成后 , 现在来尝试使用快照来恢复索引。在恢复之前先删除原有的索引 index-1。

DELETE index-1

如下所示 , 使用 restore snapshot API 指定恢复索引 index-1。

POST _snapshot/my-repository/snapshot-1/_restore
{
  "indices": "index-1"
}

查询索引 index-1 , 可以看到文档被成功恢复了。

GET index-1/_search

# 返回结果
{
  "took" : 0,
  "timed_out" : false,
  "_shards" : {
    "total" : 1,
    "successful" : 1,
    "skipped" : 0,
    "failed" : 0
  },
  "hits" : {
    "total" : {
      "value" : 3,
      "relation" : "eq"
    },
    "max_score" : 1.0,
    "hits" : [
      {
        "_index" : "index-1",
        "_id" : "_hjDHoIBKcgbD44DUW4Z",
        "_score" : 1.0,
        "_source" : {
          "name" : "Mark",
          "age" : 21
        }
      },
      {
        "_index" : "index-1",
        "_id" : "_xjDHoIBKcgbD44DUW4Z",
        "_score" : 1.0,
        "_source" : {
          "name" : "Lisa",
          "age" : 18
        }
      },
      {
        "_index" : "index-1",
        "_id" : "ABjDHoIBKcgbD44DUW8Z",
        "_score" : 1.0,
        "_source" : {
          "name" : "Jack",
          "age" : 20
        }
      }
    ]
  }
}

默认情况下 , 快照中所有的索引和数据流都会恢复 , 除了集群状态相关的索引以外。如果想要恢复集群状态 , 可以将 include_global_state 参数设置为 true。恢复快照时 , 目标索引必须处于 close 状态 , 当快照恢复完成后 , 会自动将索引 open。如果不指定恢复的目标索引名 , 默认会将快照中的数据恢复到原索引上 , 这里需要强调的是 , 恢复后的索引中只会含有快照中备份的数据 , 创建快照后的增量数据将会丢失。

在恢复快照时也可以在请求体中指定一些参数：

  • indices 参数指明只对索引 index-1 和 index-2 的快照数据进行恢复。

  • 在本示例中并没有创建索引 index-2 , 在这里将 ignore_unavailable 参数设置为 true 可以忽略快照中不存在的索引 , 避免产生索引不存在的报错。

  • 将 include_global_state 参数设置为 false 表示不恢复集群状态和功能状态 , 因此集群的设置、用户权限以及 Kibana 配置等都不会进行恢复。

  • rename_pattern 和 rename_replacement 两个参数定义了恢复快照到新索引的匹配模式。

  • include_aliases 参数设置是否恢复别名 , 默认为 true。

执行以下命令 , 将 index-1 索引的快照数据恢复到新的索引 restored-index-1 上。

POST _snapshot/my-repository/snapshot-1/_restore
{
  "indices": "index-1,index-2", // 备份的索引和者数据流
  "ignore_unavailable": true, // 忽略快照中不存在的索引
  "include_global_state": false, // 默认为 false , 不恢复集群状态
  "rename_pattern": "index-(.*)", // 匹配快照中的索引 , () 内的内容替换到 $1 中
  "rename_replacement": "restored-index-$1", // 恢复的索引名
  "include_aliases": false // 不恢复别名
}

7. SLM 快照生命周期管理

Elasticsearch 从 7.4 版本开始引入了 SLM(Snapshot Lifecycle Management） 快照生命周期管理功能。我们可以通过设置 SLM 策略来对快照的生命周期进行管理，例如定时创建快照，控制快照的保留时长和数量等等。如下所示，创建了一个 SLM 策略 nightly-snapshots：

  • 在 schedule 参数中可以使用 Cron 表达式来设置定时任务。

  • name 参数用于设置快照的名称，支持日期数学表达式，这样可以方便我们区分快照创建的时间，为了防止命名冲突，SLM 策略会在快照名的末尾附加随机的 UUID 字符串。

  • 在retention 参数中可以设置快照的保留规则，避免快照的数量无限制地增长。

PUT _slm/policy/nightly-snapshots
{
  "schedule": "0 30 1 * * ?", // 每天凌晨 1:30  (UTC 时间) 创建快照
  "name": "<nightly-snapshots-{now/d}>",  // 快照名称, 使用日期数学表达式添加当前日期
  "repository": "my-repository", // 使用的存储库
  "config": {
    "indices": ["index-1", "index-2"], // 备份的索引
    "ignore_unavailable": true, // 忽略创建快照时不存在的索引
    "include_global_state": false // 不备份集群状态和功能状态
  },
  "retention": {   // 快照保留策略
    "expire_after": "30d",  // 保留快照 30 天
    "min_count": 5,  // 保留至少 5 个快照
    "max_count": 50 // 保留最多 50 个快照
  }
}

创建完 SLM 策略以后，可以执行 execute snapshot lifecycle policy API 立即创建快照，这便于我们测试新的 SLM 策略，手动执行策略不会影响其快照计划。

POST _slm/policy/nightly-snapshots/_execute

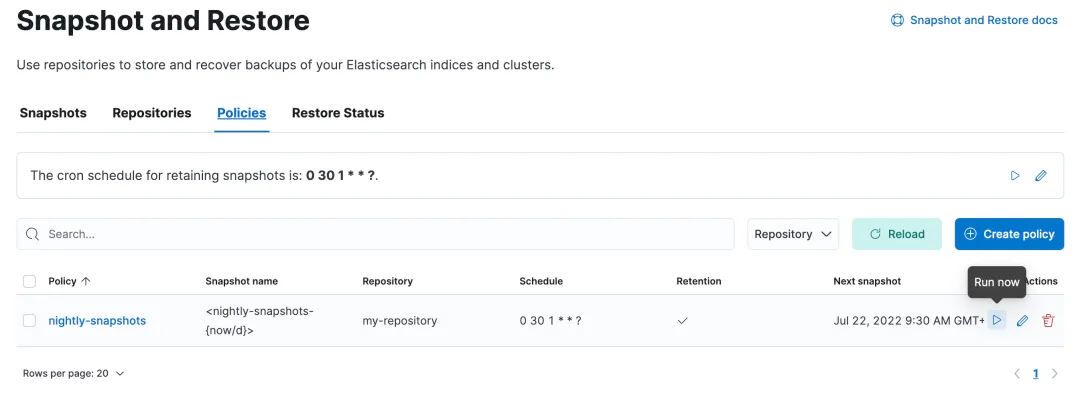

我们也可以在 Stack Management -> Snapshot and Restore -> Policies 手动执行 SLM 策略。

elk-backup-restore-12
