14-Prometheus 高可用集群方案

熊 0 阅读 监控平台

Prometheus 作为新生代的开源监控系统, 慢慢成为了云原生体系的监控事实标准, 也证明了其设计得到业界认可。但在多集群, 大集群等场景下, Prometheus 由于没有分片能力和多集群支持, 还有 Prometheus 不支持长期存储、不能自动水平缩、大范围监控指标查询会导致 Prometheus 服务内存突增等。

单台的 Prometheus 存在单点故障的风险, 随着监控规模的扩大, Prometheus 产生的数据量也会非常大, 性能和存储都会面临问题。毋庸置疑, 我们需要一套高可用的 Prometheus 集群。

1. Prometheus 高可用方案

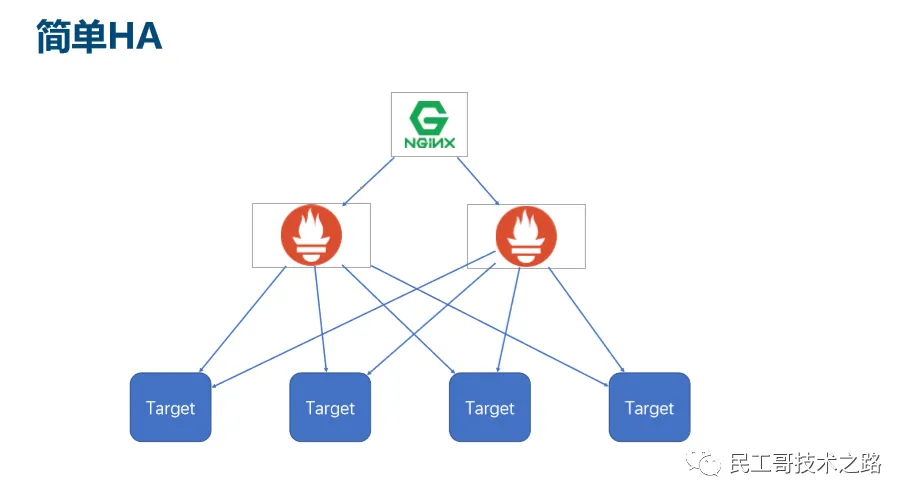

1.1 方案一: 基本HA

Promethues通过Pull机制进行数据采集, 要确保Promethues服务的可用性, 只需要部署多套Prometheus Server实例, 并且采集相同的Exporter目标, 通过负载均衡访问多个prometheus实例, 即可实现基本的高可用功能。

基本的HA模式只能确保Promethues服务的可用性问题, 但是不解决Prometheus Server之间的数据一致性问题以及持久化问题, 也无法进行动态的扩展。适合监控规模不大, Promethues Server也不会频繁发生迁移的情况, 并且只需要保存短周期监控数据的场景。

prometheus-ha-1

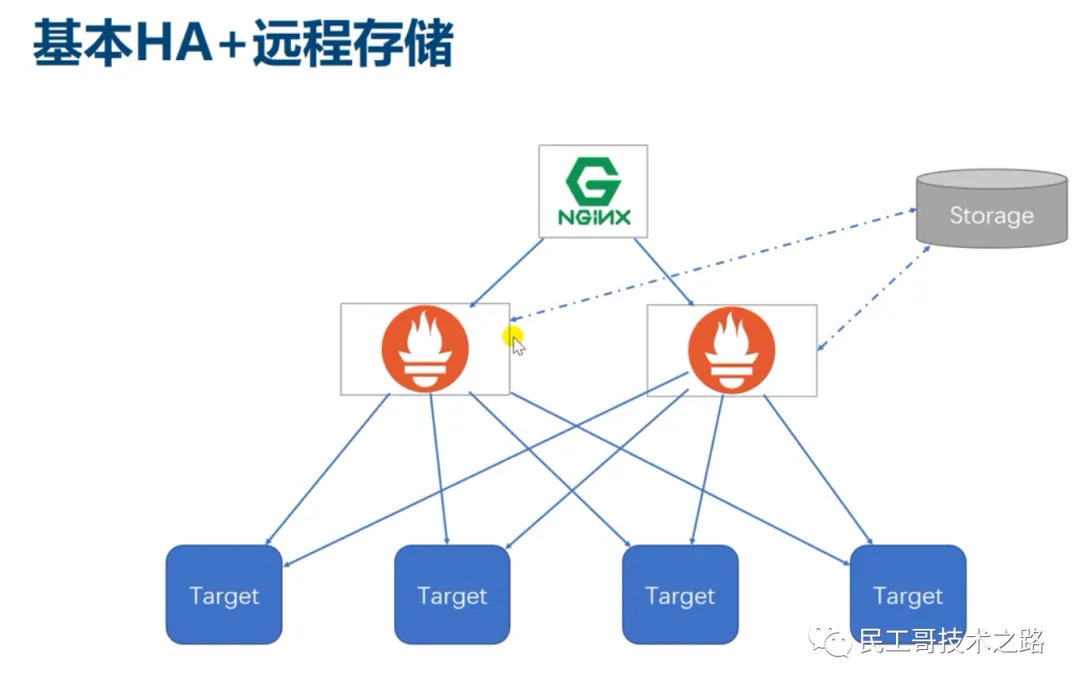

1.2 方案二: 基本HA+远程存储

在基本HA模式的基础上通过添加Remote Storage存储支持, 将监控数据保存在第三方存储服务上。

在解决了Promethues服务可用性的基础上, 同时确保了数据的持久化, 当Promethues Server发生宕机或者数据丢失的情况下, 可以快速的恢复。同时Promethues Server能很好的进行迁移. 该方案适用于监控规模不大, 希望能够将监控数据持久化, 同时能够确保Promethues Server的可迁移性的场景。

prometheus-ha-2

远程存储解决方案

Prometheus的本地存储在可扩展性和耐用性方面受到单个节点的限制, 无法持久化数据, 无法存储大量历史数据, 同时也无法灵活扩展和迁移. Prometheus官方没有尝试解决Prometheus本身的集群存储问题, 而是提供了一组允许与远程存储系统集成的接口, 将数据保存到任意第三方的存储服务中, 实现远程存储。

Prometheus以两种方式与远程存储系统集成 :

  • Prometheus可以以标准格式将其提取的样本写入远程URL。

  • Prometheus可以以标准格式从远程URL读取(返回)样本数据。

Prometheus的远端存储(remote storage)原理如下图所示 :

prometheus-ha-3

Prometheus定义了同远端存储的读写接口, 交互协议使用protocol buffer定义, 传输基于HTTP；一个存储系统如果要支持Prometheus, 仅需要实现一个adapter层, 将Prometheus的的读写请求转换为其内部的格式来处理。

InfluxDB

Influxdb是目前Prometheus支持的最好的时序型数据库,也是目前相对主流的时序数据库,选用Influxdb来作为Prometheus的远程存储是目前的最佳选择, 解锁本地存储的限制, 解决Prometheus server高可用的数据一致性和持久化问题。

不足之处是Influxdb的集群功能只有商业版本才支持, 开源版本只能部署单机版, 解决办法是使用公有云上的时序数据库产品。

1.3 推荐方案

推荐方案为基本HA架构, 即创建两台Prometheus server实例, 进行相同的配置,在这两个Prometheus server前端添加一台云厂商的内网负载均衡进行请求接入后期可以为现有的基本HA架构增加远程存储．解决两个Prometheus server数据同步和持久化的问题。

1.3.1 方案存在的问题

Prometheus单机性能

每秒消费百万级时间序列, 监控上千个目标,可以支持单机每秒1000w个指标项的收集,处理数百万的指标数据。

Alertmanager高可用

为提升Promethues的服务可用性, 通常会部署两个或者两个以上的Promthus Server, 它们具有完全相同的配置包括Job配置, 以及告警配置等, 这样就导致Alertmanager会收到多个相同的报警信息, 但是基于Alertmanager的告警分组机制, 即使不同的Prometheus Sever 分别发送相同的告警给Alertmanager, Alertmanager也可以自动将这些告警合并为一个通知向receiver发送。

虽然Alertmanager能够同时处理多个相同的Prometheus Server所产生的告警。但是由于单个Alertmanager的存在, 当前的部署结构存在明显的单点故障风险, 当Alertmanager单点失效后, 告警的后续所有业务全部失效。解决方案是部署多套Alertmanager。但是由于Alertmanager之间并不了解彼此的存在, 因此则会出现告警通知被不同的Alertmanager重复发送多次的问题。

为解决Alertmanager集群带来的告警重复发送问题, Alertmanager引入了Gossip机制。Gossip机制为多个Alertmanager之间提供了信息传递的机制。确保即使在多个Alertmanager分别接收到相同告警信息的情况下, 也只有一个告警通知被发送给Receiver。

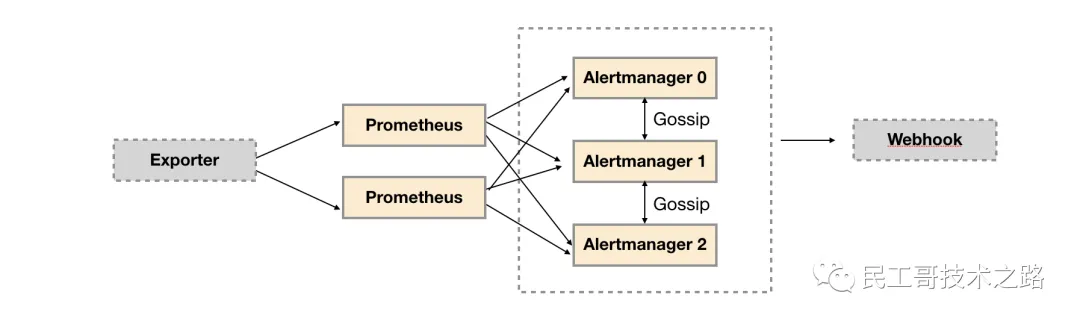

Promethues与Alertmanager HA部署结构:

prometheus-ha-4

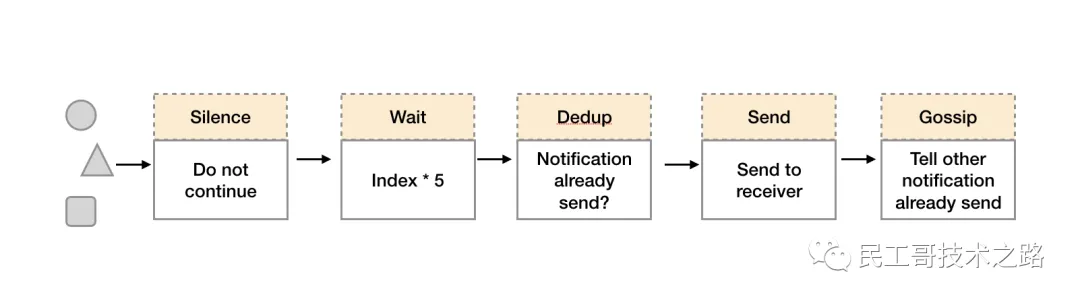

当Alertmanager接收到来自多个Prometheus的告警消息后, 会按照以下流程对告警进行处理 :

prometheus-ha-5

  • 在第一个阶段Silence中, Alertmanager会判断当前通知是否匹配到任何的静默规则, 如果没有则进入下一个阶段, 否则则中断流水线不发送通知。

  • 在第二个阶段Wait中, Alertmanager会根据当前Alertmanager在集群中所在的顺序(index)等待index * 5s的时间。

  • 当前Alertmanager等待阶段结束后, Dedup阶段则会判断当前Alertmanager数据库中该通知是否已经发送, 如果已经发送则中断流水线, 不发送告警, 否则则进入下一阶段Send对外发送告警通知。

  • 告警发送完成后该Alertmanager进入最后一个阶段Gossip, Gossip会通知其他Alertmanager实例当前告警已经发送。其他实例接收到Gossip消息后, 则会在自己的数据库中保存该通知已发送的记录。

Alertmanager基于Gossip实现的集群机制虽然不能保证所有实例上的数据时刻保持一致, 但是实现了CAP理论中的AP系统, 即可用性和分区容错性。同时对于Prometheus Server而言保持了配置了简单性, Promethues Server之间不需要任何的状态同步。

2. Promethues 邦联集群

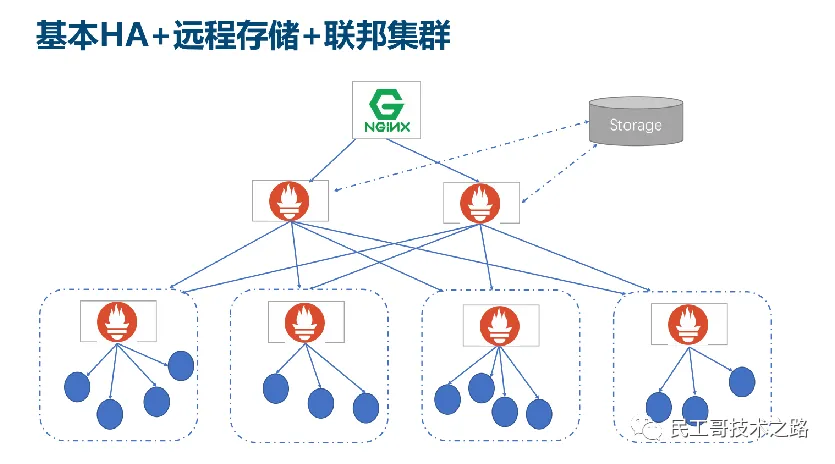

当单台Promethues Server无法处理大量的采集任务时, 可以考虑基于Prometheus联邦集群的方式将监控采集任务划分到不同的Promethues实例当中, 即在任务级别做功能分区。

prometheus-ha-6

这种部署方式一般适用于两种场景

  • 场景一 : 单数据中心 + 大量的采集任务

    这种场景下Promethues的性能瓶颈主要在于大量的采集任务, 因此需要利用Prometheus联邦集群的特性, 将不同类型的采集任务划分到不同的Promethues子服务中, 从而实现功能分区。例如一个Promethues Server负责采集基础设施相关的监控指标, 另外一个Prometheus Server负责采集应用监控指标。再由上层Prometheus Server实现对数据的汇聚。

  • 场景二 : 多数据中心

    这种模式也适合于多数据中心的情况, 当Promethues Server无法直接与数据中心中的Exporter进行通讯时, 在每一个数据中部署一个单独的Promethues Server负责当前数据中心的采集任务。这样可以避免进行大量的网络配置, 只需要确保主Promethues Server实例能够与当前数据中心的Prometheus Server通讯即可。中心Promethues Server负责实现对多数据中心数据的聚合。

  • 远程存储InfluxDB如何处理重复数据点

    measurement的名字、tag set和时间戳唯一标识一个数据点。如果提交的数据点跟已有的数据点相比, 具有相同measurement、tag set和时间戳, 但具有不同field set, 那么该数据点的field set会变为旧field set和新field set的并集, 如果有任何冲突以新field set为准。这是预期的结果。

3. 邦联集群配置

如果prometheus需要采集的服务器过多 , 会导致prometheus server节点压力过大 , 降低服务器性能。为了分担server节点的压力 , 可以配置prometheus联邦集群。

Prometheus联邦集群通过设置多个prometheus联邦从节点采集服务器数据 , 然后再将联邦节点的数据汇总到prometheus联邦server主节点。server主节点负责接收联邦节点数据 , 而采集服务器数据的任务则是由联邦节点完成 , 这样就可以分担server节点的压力。

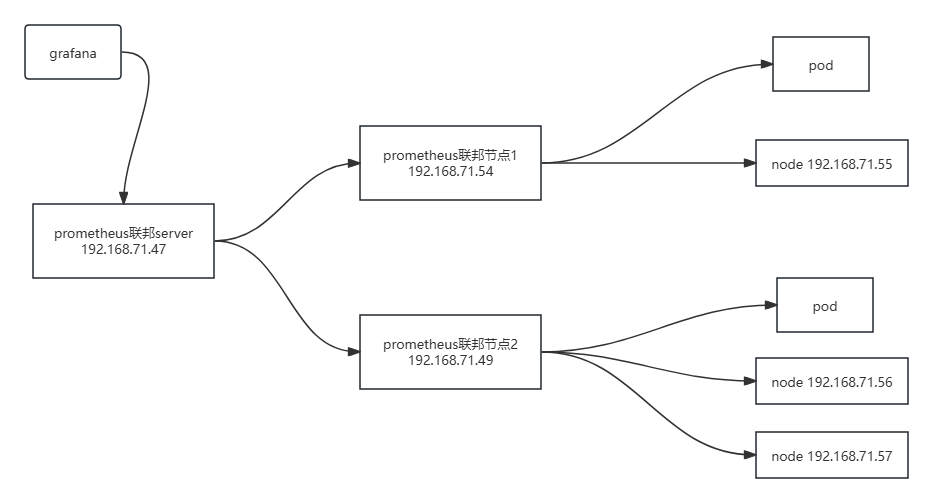

架构图 :

prometheus-confederation-1

环境准备:

192.168.71.47   #prometheus联邦server主节点
192.168.71.54   #prometheus联邦节点1
192.168.71.49  #prometheus联邦节点2
192.168.71.55   #node1，prometheus联邦节点1的目标采集服务器
192.168.71.56,192.168.71.57   #node1，prometheus联邦节点2的目标采集服务器

部署步骤如下

  1. 按照之前文章的安装步骤 , 安装node-exporter服务

  2. 修改prometheus联邦节点配置文件

    修改prometheus联邦节点1和节点2的配置文件，这里prometheus联邦节点1监控node1节点，prometheus联邦节点2监控node2和node3节点

    192.168.71.54节点 prometheus配置

      - job_name: "prometheus-192.168.71.54"
    static_configs:
      - targets: ["192.168.71.56:9100"]

    192.168.71.49节点prometheus配置

      - job_name: "prometheus-192.168.71.49"
    static_configs:
      - targets: ["192.168.71.56:9100","192.168.71.57:9100"]

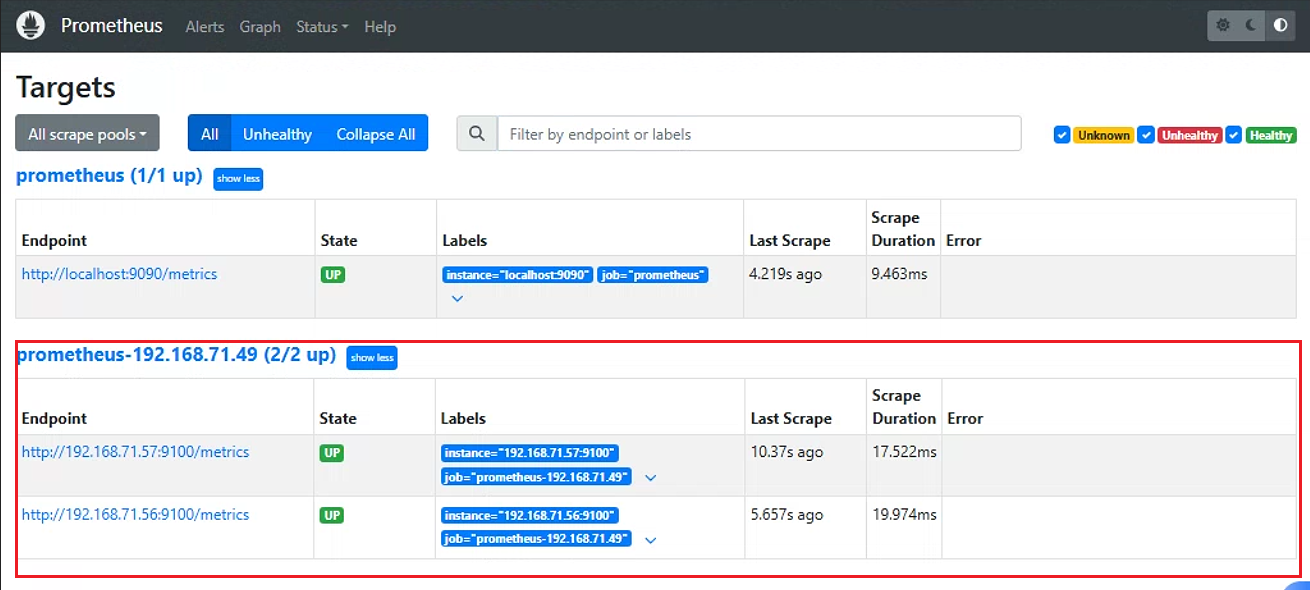

  3. 检查prometheus邦联节点网页

    192.168.71.49

    image-20240704133409980

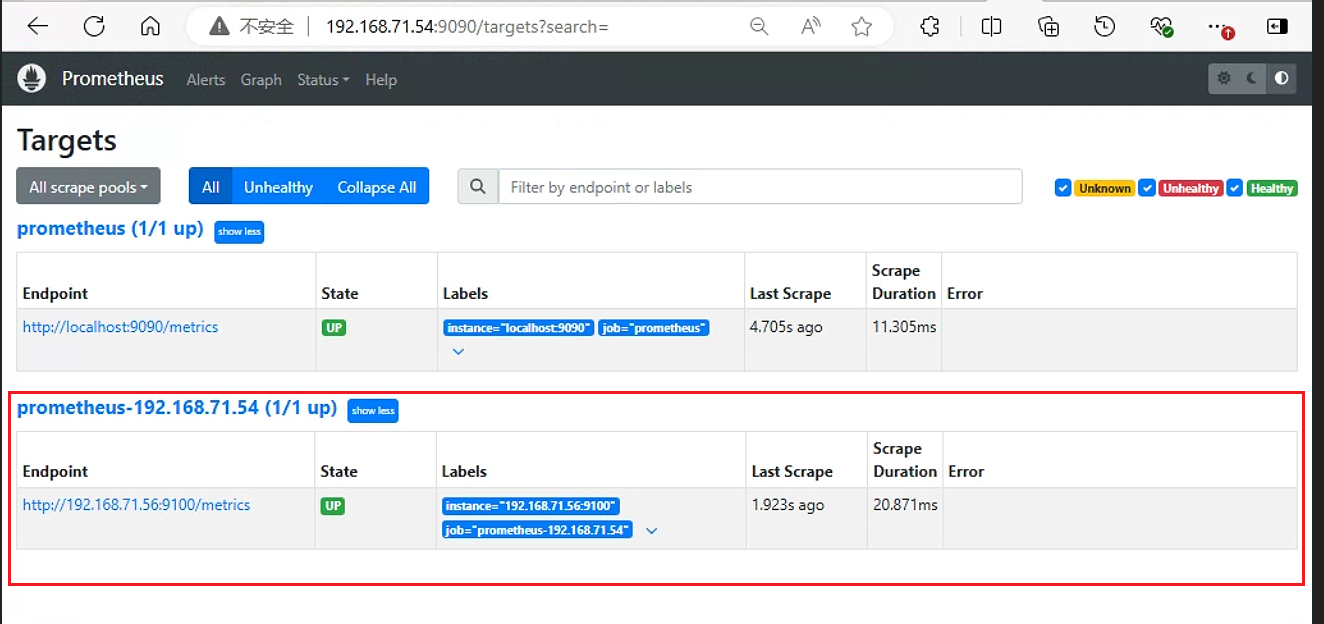

    192.168.71.54

    image-20240704133445359

  4. prometheus server采集联邦节点数据

      - job_name: 'prometheus-federate-71.54'      #指定job名称
    scrape_interval: 10s              #指定数据抓取间隔
    honor_labels: true               #保留源标签
    metrics_path: '/federate'          #指定数据抓取路径，默认为/federate
    params:
      'match[]':
        - '{job="prometheus"}'
        - '{__name__=~"job:.*"}'         #指定匹配规则
        - '{__name__=~"node.*"}'
    static_configs:
    - targets:
      - '192.168.71.54:9090'           #数据抓取目标地址
​
  - job_name: 'prometheus-federate-71.49'
    scrape_interval: 10s
    honor_labels: true
    metrics_path: '/federate'
    params:
      'match[]':
        - '{job="prometheus"}'
        - '{__name__=~"job:.*"}'
        - '{__name__=~"node.*"}'
    static_configs:
    - targets:
      - '192.168.71.49:9090'

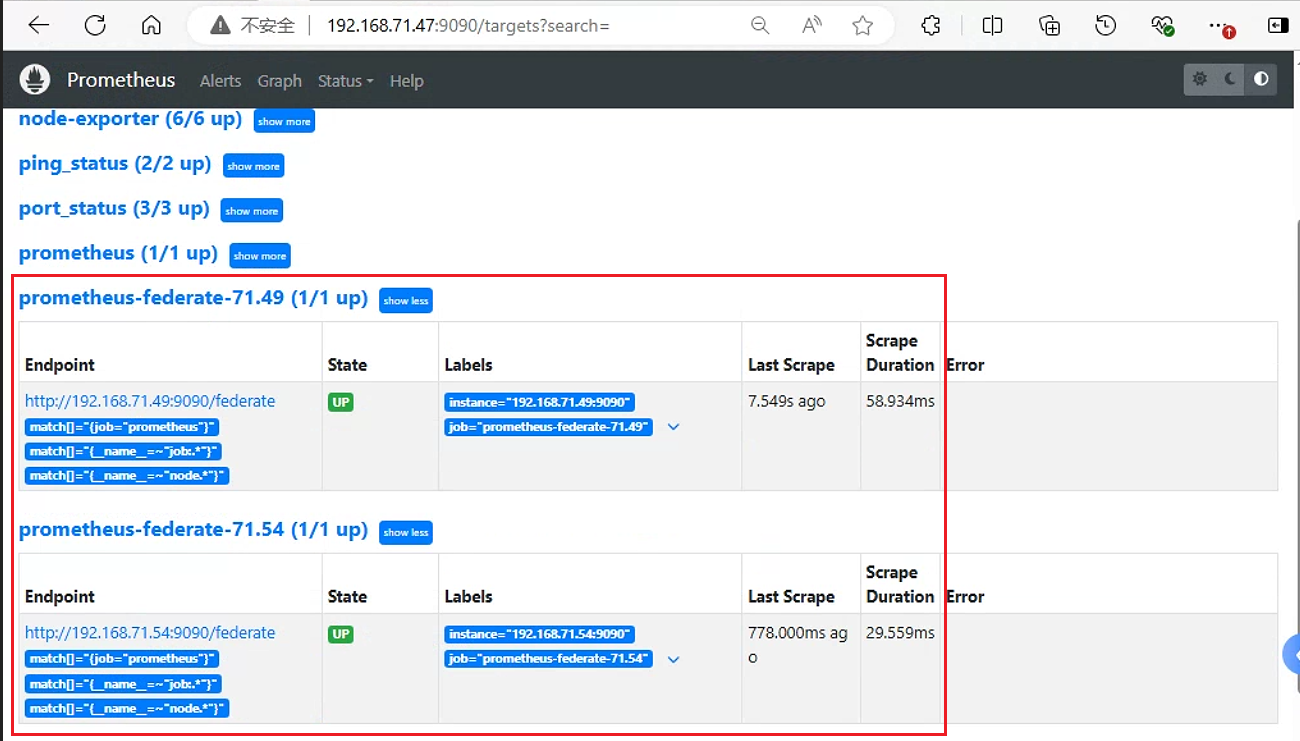

  5. 验证联邦server监控数据验证

    image-20240704135034251

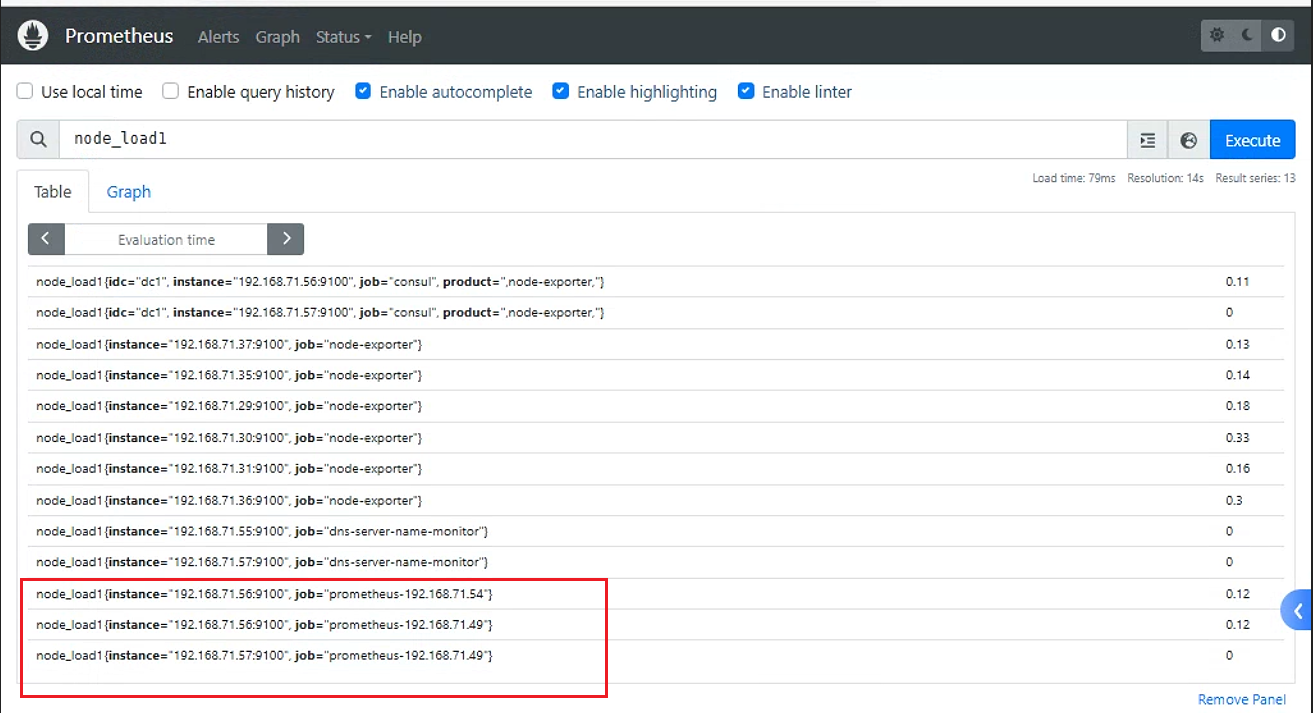

  6. 查询指标数据 可以看到prometheus联邦server节点没有直接抓取三台node节点的数据，但却可以看到三台node节点的数据，这说明联邦server节点已经获取到联邦节点的监控数据

    image-20240704135449227

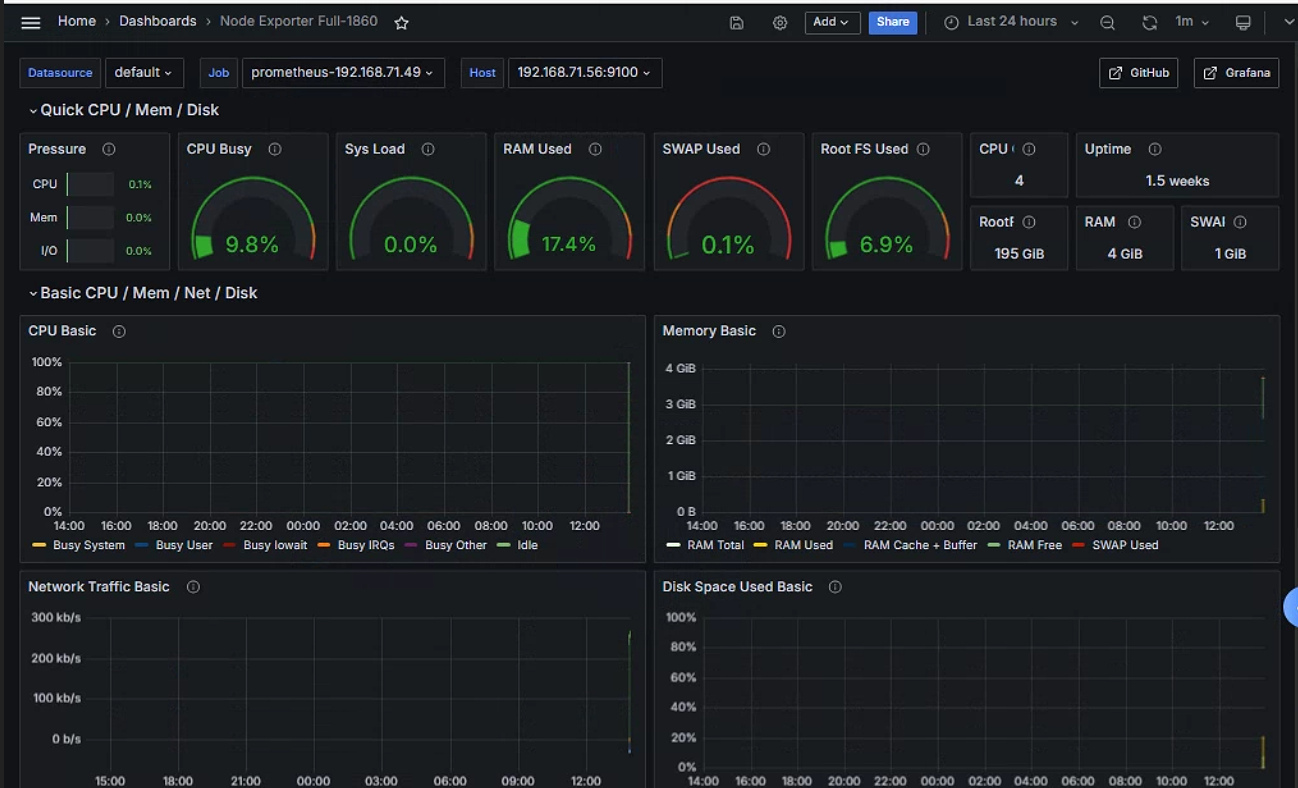

  7. 访问grafana 选择不同的节点 , 查看相应地监控数据

    image-20240704135657097
