3-15-4-浅谈 Ingress 与 Ingress-nginx-controller
1. Ingress基础
我们都知道 , Kubernetes中内部服务发现使用的是kube-dns实现的 , 那么我们部署在Kubernetes中的应用如何暴露给外部客户使用呢？
我们知道可以用NodePort和LoadBlancer类型的Service可以把应用暴露给外部用户使用 , 除此之外 , Kubernetes还为我们提供了一个非常重要的资源对象可以用来暴露服务给外部用户 , 那么它就是Ingress对象 , 对于小规模的应用我们可以使用NodePort或许也可以满足需求 , 但是当应用规模越来越大 , 你就会发现对于NodePort的管理就非常的麻烦了 , 这个时候使用Ingress就非常的方便了 , 可以避免管理大量的端口。

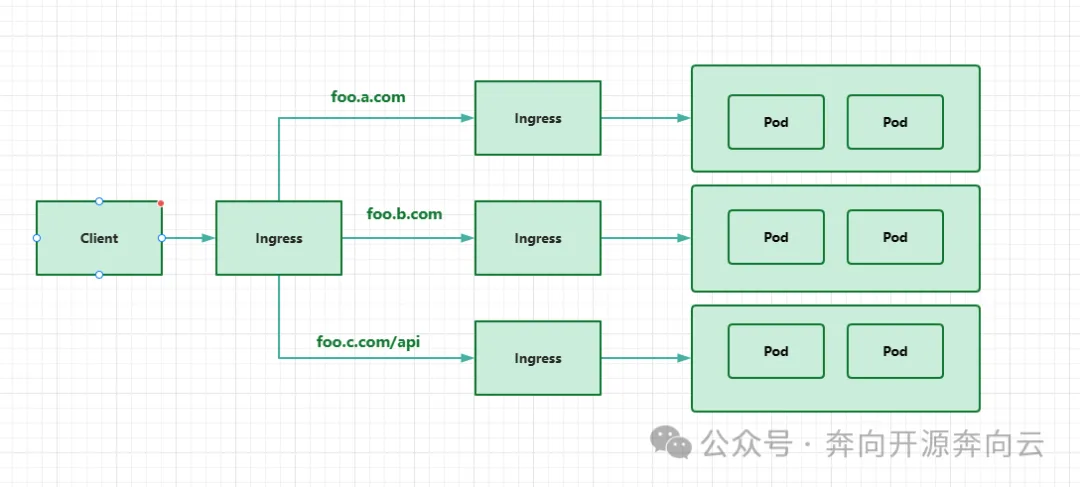

Ingress对象是Kubernetes内置定义的一个资源对象 , 是从kubernetes集群外部访问集群的一个入口 , 将外部的请求转发到集群内不同的Service上 , 其实就相当于nginx , haproxy等负载均衡代理服务器 , 可能你会觉得我们直接使用nginx就实现了 , 但是只使用nginx这种方式是有很大缺陷的 , 每次有新服务加入的时候怎么更新nginx的配置呢？不可能说让我们去手动更改或者滚动更新前端的Nginx Pod把？那我们再加上一个服务发现的工具比如consul如何？貌似是可以的 , 对吧？Ingress实际上就是这行实现的 , 只是服务发现的功能是自己实现了 , 不需要第三方的服务了 , 然后再加上一个域名规则定义 , 路由信息刷新依靠Ingress Controller来提供
Ingress Controller可以理解为是一个监听器 , 通过不断地监听kube-apiserver , 实时的感知后端Service , Pod的变化 , 当这些信息变化后 , Ingress Controller再结合Ingress的配置 , 更新反向代理负载均衡器 , 达到服务发现的作用 , 其实这一点和服务发现工具consul , consul-template非常类似
那么 , 知道这个资源之后我们就来自定义一个资源来看看
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /
spec:
rules:
- http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80上面是一个比较通用的Ingress的资源定义 , 配置了一个路径名为/的路由 , 所有的/***的入站请求 , 都会被Ingress转发到nginx这个Service的80端口上 , 可以将Ingress理解为Nginx中的nginx.conf配置文件
此外Ingress通常使用Annotations来配置一些选项 , 当然这取决于Ingress Controller控制器的实现方式 , 不同的Ingress Controller支持不同的注解
另外需要注意的是 , Ingress的apiVersion在老版本的k8s和新版本的k8s是有很大的变化的 , 具体变化的大版本在1.18之前的版本和1.18之后的版本的差异
2. 选项说明
ingress.spec
defaultBackend <IngressBackend>: 这个参数是当我们请求进来没有匹配到任何规则的时候就走这个配置 , 其实就是个默认值配置 , 那么它是个Object对象 ,resource <Object>resource是指向Ingress对象命名空间中另一个Kubernetes资源的ObjectRef。如果指定了资源 , 则不得指定service.Name和service.Port。这是与 "Service"互斥的设置。service <Object>
这里可以看到它其实只需要指定一个
Resource资源或者一个service就可以了 , 但是我们要知道 , 这俩资源是互斥的 , 不能同时出现ingressClassName <string>root@k8s-master01:~# kubectl get ingressclasses NAME CONTROLLER PARAMETERS AGE nginx k8s.io/ingress-nginx <none> 98mIngressClassName是IngressClass群集资源的名称。Ingress控制器实现使用该字段 , 通过传递式连接 ( 控制器 ->IngressClass->Ingress资源 ) 了解它们是否应该为该Ingress资源提供服务。尽管 "kubernetes.io/ingress.class"注解 ( 简单常量名称 ) 从未被正式定义 , 但它已被Ingress控制器广泛支持 , 以便在Ingress控制器和Ingress资源之间创建直接绑定。新创建的Ingress资源应优先使用该字段。不过 , 尽管该注解已被正式弃用 , 但出于向后兼容的考虑 , 如果存在该注解 ,Ingress控制器仍应尊重它。这里我们要知道
ingress和ingressclass是两个资源 ,ingressclass的存在就是为了能让ingress-controller可以读取到ingress资源的配置而诞生的 , 也就是说 ,Ingress Controller可以在一个集群上装多个 , 但是你想让哪儿个ingress Controller可以读取到Ingress资源的配置 , 这个时候就需要指定ingressclass了 , 我这里是装的官方的ingress-nginx, 当然它的配置可以通过kubernetes.io/ingress.class这个注解配置 , 也是可以的 , 不过新版本都是通过IngressClassName来配置了rules我们具体的路由规则都在这个
rules内配置了 , 对应了前面我们说的 , 如果没有配置rules的规则 , 那么它将会把流量全部匹配到defaultBackend指定的资源中去。host <string>: 这个参数其实就是要我们指定一个域名 , 这个域名只要是一个标准的FQDN就可以 , 用于访问ingress控制器http <HTTPIngressRuleValue>:http它其实就是具体的一个nginx.conf中的server块的配置了ingress.spec.rules.http.pathsbackend <IngressBackend> -required-path <string>pathType <string> -required-
大致看一看这个参数其实就是它下面可以有很多的
path然后每个path又可以有一个匹配规则和一个后端配置 , 那么这个后端配置和defaultBackend支持的是一样的 , 可以是resource或者service, 同样它们俩一样互斥
tlshostssecretName这里面基本上就是你可以指定多个
host到hosts参数下 , 然后指定一个secretName也就是secret类型为tls的名称就可以了
那我们简单的写一个比较完整的Ingress资源来看一下把
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
namespaec: nginx
labels:
app: nginx
spec:
tls:
- hosts:
- nginx.kudevops.cn
secretName: ssl
rules:
- host: nginx.kudevops.cn
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80我们上面基本上都是在了解Ingress资源本身 , 但是我们要知道的是仅仅创建Ingress资源本身是没有任何效果的 , 还需要部署一个Ingress控制器来进行Ingress对象资源的解析。当然这个控制器是有很多的 , 比如现在的traefik , ApiSix , Caddy , Haproxy Ingress Controller , Kong , ingress-nginx等等。当然如果有能力 , 我们甚至可以自己实现一个Ingress Controller , 现在普遍比较多的是ingress-nginx , apisix以及traefik。当然也有些使用其他的控制器 , 不过都大同小异。实际上现在社区已经开源出来了一个高配置能力的API , 被称为Gateway API , 新API会提供一种Ingress的替代方案 , 它的目的并不是为了替代Ingress , 而是提供一种更具有配置能力的方案。
3. Ingress之Ingress-nginx
们前面看到了Ingress资源对象只是一个描述文件 , 要让它真正的生效我们就需要部署一个Ingress控制器 , Ingress控制器有很多 , 这里我们选择官方维护的ingress-nginx来作为Ingress控制器 , 它是基于nginx而开发的
3.1 运行原理
ingress-nginx控制器的主要作用就是为了组装一个nginx.conf的配置文件 , 当配置文件发生任何变动的时候就需要重新加载Nginx来生效 , 但是并不会只在影响upstream配置的变更后就会重新加载Nginx , 控制器内部会使用一个lua-nginx-module来实现该功能
我们知道Kubernetes控制器使用控制循环模式来检查控制器中所需的状态是否已更新或是否需要更新 , 所以ingress-nginx需要使用集群的不同对象来构建模型 , 比如Ingress , Service , Endpoints , Secrets , ConfigMaps等可以生成反映集群状态的配置文件的对象 。 控制器需要一直watch这些对象的变化 , 但是并没有办法知道特定的对象更改是否会影响到最终生成的nginx.conf配置文件 , 所以一旦Watch到了任何变化控制器都必须根据集群状态重建一个新的模型 , 并将其与当前的模型进行比较 , 如果模型相同则就可以避免生成新的Nginx配置并触发重新加载 , 否则还需要检查模型的差异是否只和端点有关。如果是这样 , 则然后需要使用HTTP POST请求将端点列表发送到Nginx内运行的Lua处理程序 , 并再次避免生成新的nginx配置并触发重新加载 , 如果运行和新模型之间的差异不仅仅是端点 , 那么就会基于新模型创建一个新的Nginx配置 , 这样构建模型最大的一个好处就是在状态没有变化时避免不必要的重新加载 , 可以节省大量的Nginx的重新加载 , 下面我们来看看一些需要加载的场景
创建/删除新的
Ingress资源对象TLS添加到现有的Ingress资源对象中从
Ingress中添加或者删除path路径Ingress,Service,Secret被删除Ingress的一些缺失引用对象变成可用状态 , 例如Service或Secret更新了一个
Secret
对于集群规模较大的场景下频繁的对Nginx进行重载显然会造成大量的消耗 , 所以要尽可能的减少出现重新加载的场景
3.2 ingress-nginx安装
这里我要说一点 , 就是我现在是虚拟机跑的k8s , 如果要直接使用80和443。那么我们有两种选择 , hostport或者hostnetwork模式 , 当然对于线上环境来说 , 为了保证ingress-controller的高可用 , 一般会使用selector或者直接用DaemonSet模式部署ingress-nginx实例 , 然后可以用一个nginx/haproxy作为入口 , 通过keepalived来访问边缘节点的vip地址。
所谓边缘节点就是集群内部用来向集群外部暴露服务能力的节点 , 集群外部的服务通过该节点来调用集群内部的服务 , 边缘节点是集群内外交流的一个EndPoint。
安装ingress-nginx的方式有很多 , 我这里就是将官方的yaml下载下来之后进行了一下更改 , 主要是将Deployment改成了DaemonSet , 然后在spec下面开启了hostNetwork功能 , 主要就是这些
kubectl apply -f https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.10.1/deploy/static/provider/cloud/deploy.yaml[root@k-m-1 ~]# kubectl get pod,svc,ingressclass,validatingwebhookconfigurations -n ingress-nginx
NAME READY STATUS RESTARTS AGE
pod/ingress-nginx-admission-create-njkj5 0/1 Completed 0 22h
pod/ingress-nginx-admission-patch-hpvwj 0/1 Completed 0 22h
pod/ingress-nginx-controller-stw7w 1/1 Running 0 22h
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/ingress-nginx-controller NodePort 10.96.2.149 <none> 80:31022/TCP,443:31793/TCP 22h
service/ingress-nginx-controller-admission ClusterIP 10.96.3.214 <none> 443/TCP 22h
NAME CONTROLLER PARAMETERS AGE
ingressclass.networking.k8s.io/nginx k8s.io/ingress-nginx <none> 22h
NAME WEBHOOKS AGE
validatingwebhookconfiguration.admissionregistration.k8s.io/ingress-nginx-admission 1 22h这是我提前部署好的 , 这里我们如果使用了hostNetwork的话 , 那么k8s的Service负载功能就无法使用了也就意味着这个时候的Service就没有什么存在的意义了 , 基本就提供一个服务发现功能了
那么我们主要来解释一下ingressclass的这个CONTROLLER字段的值是干什么用的 , 这个我们需要去看ingress-controller的启动参数
[root@k-m-1 ~]# cat ingress-controller/deploy.yaml
......
containers:
- args:
- /nginx-ingress-controller
- --election-id=ingress-nginx-leader
- --controller-class=k8s.io/ingress-nginx
- --ingress-class=nginx
- --configmap=$(POD_NAMESPACE)/ingress-nginx-controller
- --validating-webhook=:8443
- --validating-webhook-certificate=/usr/local/certificates/cert
- --validating-webhook-key=/usr/local/certificates/key
......可以看到这里--controller-class指定的是这个CONTROLLER参数 , 所以这里的CONTROLLER参数才是k8s.io/ingress-nginx , 当然ingressclass的name也是一样的 , 也是参数内指定了 , 那么我们接下来就来手写一个整体的demo服务吧
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx
labels:
app: nginx
spec:
replicas: 3
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx:latest
ports:
- name: http
containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: nginx
labels:
app: nginx
spec:
selector:
app: nginx
ports:
- name: http
port: 80
targetPort: 80
type: ClusterIP
---
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
labels:
app: nginx
spec:
ingressClassName: nginx
rules:
- host: nginx.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80创建上面的资源
[root@k-m-1 ingress]# kubectl apply -f nginx.yaml
deployment.apps/nginx created
service/nginx created
ingress.networking.k8s.io/nginx created查看资源情况
[root@k-m-1 ingress]# kubectl get pod,svc,ingress
NAME READY STATUS RESTARTS AGE
pod/nginx-586b477ddc-7gcvj 1/1 Running 0 60s
pod/nginx-586b477ddc-9p225 1/1 Running 0 60s
pod/nginx-586b477ddc-mgxxp 1/1 Running 0 60s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 25h
service/nginx ClusterIP 10.96.3.134 <none> 80/TCP 60s
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress.networking.k8s.io/nginx nginx nginx.192.168.3.236.nip.io 192.168.3.236 80 60s验证一下是否可以访问到Ingress的后端服务了
[root@k-m-1 ingress]# curl -I nginx.192.168.3.236.nip.io
HTTP/1.1 200 OK
Date: Sat, 01 Jul 2023 05:31:48 GMT
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
Last-Modified: Tue, 13 Jun 2023 15:08:10 GMT
ETag: "6488865a-267"
Accept-Ranges: bytes这里可以看到已经访问到了Ingress的后端服务了 , 也就是nginx服务
上面我们学到的是ingress-nginx的基础使用 , 并不涉及其他的一些比如注解等具体配置的使用 , 那么接下来我们就来详细了解和是使用一下这些功能 , 那么首先我们需要知道的一个配置就是关于全局的配置
[root@k-m-1 ~]# kubectl get cm -n ingress-nginx ingress-nginx-controller -o yaml
apiVersion: v1
data:
allow-snippet-annotations: "true"
kind: ConfigMap
metadata:
annotations:
kubectl.kubernetes.io/last-applied-configuration: |
{"apiVersion":"v1","data":{"allow-snippet-annotations":"true"},"kind":"ConfigMap","metadata":{"annotations":{},"labels":{"app.kubernetes.io/component":"controller","app.kubernetes.io/instance":"ingress-nginx","app.kubernetes.io/name":"ingress-nginx","app.kubernetes.io/part-of":"ingress-nginx","app.kubernetes.io/version":"1.7.1"},"name":"ingress-nginx-controller","namespace":"ingress-nginx"}}
creationTimestamp: "2023-06-30T04:56:40Z"
labels:
app.kubernetes.io/component: controller
app.kubernetes.io/instance: ingress-nginx
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
app.kubernetes.io/version: 1.7.1
name: ingress-nginx-controller
namespace: ingress-nginx
resourceVersion: "8624"
uid: c14156bb-cb3a-489d-a4a4-6f59fee91a8c那么这个配置就是Ingress-nginx的全局配置 , 如果我们有什么需要让全部的ingress对象都生效的配置 , 可以写在这里 , 不过我们还是主要关注Annotations的配置
4. Ingress具体使用
4.1 Basic Auth
我们可以在Ingress对象中配置一些基本的Auth认证。比如Basic Auth , 可以用htpasswd生成一个密码文件来验证身份
[root@k-m-1 ~]# yum install -y httpd-tools
[root@k-m-1 ~]# htpasswd -c auth foo
New password:
Re-type new password:
Adding password for user foo这里密码我写的123 , 随之本地会生成一个auth文件 , 然后我们把这个文件创建成为secret类型为generic
[root@k-m-1 ~]# kubectl create secret generic basic-auth --from-file=auth
secret/basic-auth created
[root@k-m-1 ~]# kubectl get secrets basic-auth -o yaml
apiVersion: v1
data:
auth: Zm9vOiRhcHIxJFFaRjAwcS5yJFZxbFduM25TTnVnendkalc2anlDTDEK
kind: Secret
metadata:
creationTimestamp: "2023-07-02T05:05:11Z"
name: basic-auth
namespace: default
resourceVersion: "515579"
uid: 0eb8ea81-4cbe-459d-9174-e9ba0371c588
type: Opaque然后我们就可以基于Ingress的配置去创建指定的注解了
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
labels:
app: nginx
annotations:
nginx.ingress.kubernetes.io/auth-type: basic # 开启基于这个Ingress对象的认证
nginx.ingress.kubernetes.io/auth-secret: basic-auth # 添加一个认证的Secret文件 , 前面创建过的
nginx.ingress.kubernetes.io/auth-realm: "Authentication Required" # 认证失败的原因
spec:
ingressClassName: nginx
rules:
- host: nginx.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80将上面的yaml更新到我们的资源中
[root@k-m-1 ingress]# kubectl apply -f nginx.yaml
deployment.apps/nginx unchanged
service/nginx unchanged
ingress.networking.k8s.io/nginx configured再次尝试请求服务
[root@k-m-1 ingress]# curl -I nginx.192.168.3.236.nip.io
HTTP/1.1 401 Unauthorized
Date: Sun, 02 Jul 2023 05:14:57 GMT
Content-Type: text/html
Content-Length: 172
Connection: keep-alive
WWW-Authenticate: Basic realm="Authentication Required"可以看到 , 返回了401 , 基本上我们也就可以明白 , 401是客户端没有通过认证导致的 , 并且看认证的realm , 是不是也是我们定义的错误 , 那么这个时候基本就可以确认我们的配置生效了 , 那么我们带上认证的账号密码再来看看
[root@k-m-1 ingress]# curl -u foo:123 -I nginx.192.168.3.236.nip.io
HTTP/1.1 200 OK
Date: Sun, 02 Jul 2023 05:18:12 GMT
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
Last-Modified: Tue, 13 Jun 2023 15:08:10 GMT
ETag: "6488865a-267"
Accept-Ranges: bytes可以看到 , 这个时候的状态码就认证通过了 , 除此之外 , 如果我们不想对接本地的文件认证 , 我想对接一个第三方的API认证可以吗？这个其实在Ingress-nginx是可以的 , 也都支持 , 那么我们来看看如何配置
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
labels:
app: nginx
annotations:
nginx.ingress.kubernetes.io/auth-url: https://httpbin.org/basic-auth/user/password # 这里指定的就是一个第三方的认证服务接口
spec:
ingressClassName: nginx
rules:
- host: nginx.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80当然我这里用的这个第三方是在线的 , 大家可以自己写 , 也可以用现成的
[root@k-m-1 ingress]# kubectl apply -f ingress.yaml
ingress.networking.k8s.io/nginx created再次请求认证
[root@k-m-1 ingress]# curl -I nginx.192.168.3.236.nip.io
HTTP/1.1 401 Unauthorized
Date: Sun, 02 Jul 2023 05:26:37 GMT
Content-Type: text/html
Content-Length: 172
Connection: keep-alive
WWW-Authenticate: Basic realm="Fake Realm"可以看到 , 这个时候已经接入第三方认证了 , 我们需要根据第三方接口的认证去访问我们的服务 , 这个接口账号是user , 密码是password
[root@k-m-1 ingress]# curl -u user:password -I nginx.192.168.3.236.nip.io
HTTP/1.1 200 OK
Date: Sun, 02 Jul 2023 05:29:32 GMT
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
Last-Modified: Tue, 13 Jun 2023 15:08:10 GMT
ETag: "6488865a-267"
Accept-Ranges: bytes可以看到 , 这个时候就认证通过了 , 那么这个就是接入第三方认证的一个方式了 , 实际其实是比较实用的 , 比如我们有自己的一个认证API , 可以基于在线控制API的账号密码 , 而不需要频繁改动Ingress的配置
尝试接入JWT认证
在线Token认证URL : https://httpbin.org/bearer
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
labels:
app: nginx
annotations:
nginx.ingress.kubernetes.io/auth-url: https://httpbin.org/bearer # 和上面的Basic-auth一样指定一下第三方的认证API就可以了
spec:
ingressClassName: nginx
rules:
- host: nginx.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80[root@k-m-1 ingress]# kubectl get pod,svc,ingress
NAME READY STATUS RESTARTS AGE
pod/nginx-586b477ddc-94b9c 1/1 Running 0 31s
pod/nginx-586b477ddc-b6nbf 1/1 Running 0 31s
pod/nginx-586b477ddc-hb544 1/1 Running 0 31s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 6d20h
service/nginx ClusterIP 10.96.2.51 <none> 80/TCP 31s
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress.networking.k8s.io/nginx nginx jwt.192.168.3.236.nip.io 192.168.3.236 80 31s
[root@k-m-1 ingress]# curl -I -H "Authorization: Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJzdWIiOiIxMjM0NTY3ODkwIiwibmFtZSI6IkpvaG4gRG9lIiwiaWF0IjoxNTE2MjM5MDIyfQ.SflKxwRJSMeKKF2QT4fwpMeJf36POk6yJV_adQssw5c" jwt.192.168.3.236.nip.io
HTTP/1.1 200 OK
Date: Fri, 07 Jul 2023 00:53:44 GMT
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
Vary: Accept-Encoding
Last-Modified: Tue, 13 Jun 2023 15:08:10 GMT
ETag: "6488865a-267"
Accept-Ranges: bytes 可以看到接入JWT和Basic-Auth的方法是一致的 , 只需要对接接口即可 , 其他的认证全部由接口去处理
4.2 URL Rewrite
从名字也能看出 , 这个是Nginx内的一个重写功能 , 很多时候我们会拿Ingress-nginx当作网关使用 , 比如访问到/registry的时候在nginx里面实现可能转发到某一个服务的接口上 , 比如
location /registry/ {
proxy_pass http://127.0.0.1/reg/;
}proxy_pass后面加了/reg这个路径 , 此时会将匹配到的该规则路径中的/registry替换为/reg , 相当于截掉路径中的/registry , 同样在kubernetes中ingress-nginx是如何实现的呢？我们可以使用rewrite-target来注解实现这个需求 , 比如我们现在想要通过rewrite.192.168.3.236.nip.io/gateway/来访问到Nginx服务 , 则我们需要对访问的URL路径做一个rewrite , 在Path中添加一个gateway的前缀 , 关于rewrite的具体配置 , 官方也给出了一些操作文档: https://kubernetes.github.io/ingress-nginx/examples/rewrite/
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
labels:
app: nginx
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /$2
spec:
ingressClassName: nginx
rules:
- host: rewrite.192.168.3.236.nip.io
http:
paths:
- path: /gateway(/|$)(.*)
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80这里面我们在Path里面用了一个正则表达式 , 也就是可以匹配到加/和不加/的规则 , 然后比如/gateway/xxx都重写到/
[root@k-m-1 ingress]# kubectl apply -f ingress.yaml
ingress.networking.k8s.io/nginx configured正常没匹配到任何规则
[root@k-m-1 ingress]# curl -I rewrite.192.168.3.236.nip.io
HTTP/1.1 404 Not Found
Date: Sun, 02 Jul 2023 06:19:07 GMT
Content-Type: text/html
Content-Length: 146
Connection: keep-alive匹配到/gateway但是不带/
[root@k-m-1 ingress]# curl -I rewrite.192.168.3.236.nip.io/gateway
HTTP/1.1 200 OK
Date: Sun, 02 Jul 2023 06:19:13 GMT
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
Last-Modified: Tue, 13 Jun 2023 15:08:10 GMT
ETag: "6488865a-267"
Accept-Ranges: bytes匹配到/gateway带/
[root@k-m-1 ingress]# curl -I rewrite.192.168.3.236.nip.io/gateway/
HTTP/1.1 200 OK
Date: Sun, 02 Jul 2023 06:19:16 GMT
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
Last-Modified: Tue, 13 Jun 2023 15:08:10 GMT
ETag: "6488865a-267"
Accept-Ranges: bytes根据正则表达式访问下一级
[root@k-m-1 ingress]# curl -I rewrite.192.168.3.236.nip.io/gateway/abc
HTTP/1.1 404 Not Found
Date: Sun, 02 Jul 2023 06:20:32 GMT
Content-Type: text/html
Content-Length: 153
Connection: keep-alive通过查看服务的日志可以看到 , 它是重写到了服务/然后一级一级的去查找接口
2023/07/02 06:19:31 [error] 30#30: *2 open() "/usr/share/nginx/html/abc" failed (2: No such file or directory), client: 192.168.3.236, server: localhost, request: "HEAD /abc HTTP/1.1", host: "rewrite.192.168.3.236.nip.io"那么如果我们想访问/的时候不出现404 , 而是直接转到gateway怎么办呢？这个时候我们就要配置一个参数了nginx.ingress.kubernetes.io/app-root这个参数
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
labels:
app: nginx
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /$2
nginx.ingress.kubernetes.io/app-root: /gateway
spec:
ingressClassName: nginx
rules:
- host: rewrite.192.168.3.236.nip.io
http:
paths:
- path: /gateway(/|$)(.*)
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80这样配置之后我们再去验证一下
[root@k-m-1 ingress]# kubectl apply -f ingress.yaml
ingress.networking.k8s.io/nginx configured
[root@k-m-1 ingress]# curl rewrite.192.168.3.236.nip.io -v
* Rebuilt URL to: rewrite.192.168.3.236.nip.io/
* Trying 192.168.3.236...
* TCP_NODELAY set
* Connected to rewrite.192.168.3.236.nip.io (192.168.3.236) port 80 (#0)
> GET / HTTP/1.1
> Host: rewrite.192.168.3.236.nip.io
> User-Agent: curl/7.61.1
> Accept: */*
>
< HTTP/1.1 302 Moved Temporarily
< Date: Sun, 02 Jul 2023 07:11:00 GMT
< Content-Type: text/html
< Content-Length: 138
< Connection: keep-alive可以看到这里已经根据302重写给了/gateway了
< Location: http://rewrite.192.168.3.236.nip.io/gateway
<
<html>
<head><title>302 Found</title></head>
<body>
<center><h1>302 Found</h1></center>
<hr><center>nginx</center>
</body>
</html>
* Connection #0 to host rewrite.192.168.3.236.nip.io left intact其实这个情况如果做过SEO可能都知道 , /gateway和/gateway/这两个如果不做合并的话 , 会造成分权的问题 , 所以一般我们会对它们两个进行一个合并处理 , 那么我们来看看怎么做
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: nginx
labels:
app: nginx
annotations:
nginx.ingress.kubernetes.io/rewrite-target: /$2
nginx.ingress.kubernetes.io/app-root: /gateway
nginx.ingress.kubernetes.io/configuration-snippet: |
rewrite ^(/gateway)$ $1/ redirect;
spec:
ingressClassName: nginx
rules:
- host: rewrite.192.168.3.236.nip.io
http:
paths:
- path: /gateway(/|$)(.*)
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80这里主要要说的就是nginx.ingress.kubernetes.io/configuration-snippet这个参数 , 它可以让你像写nginx配置一样写ingress的配置
[root@k-m-1 ingress]# kubectl apply -f ingress.yaml
ingress.networking.k8s.io/nginx configured验证两者是否合并
不携带/的访问
[root@k-m-1 ingress]# curl rewrite.192.168.3.236.nip.io/gateway -v
* Trying 192.168.3.236...
* TCP_NODELAY set
* Connected to rewrite.192.168.3.236.nip.io (192.168.3.236) port 80 (#0)
> GET /gateway HTTP/1.1
> Host: rewrite.192.168.3.236.nip.io
> User-Agent: curl/7.61.1
> Accept: */*
>
< HTTP/1.1 302 Moved Temporarily
< Date: Sun, 02 Jul 2023 09:16:50 GMT
< Content-Type: text/html
< Content-Length: 138
< Location: http://rewrite.192.168.3.236.nip.io/gateway/
< Connection: keep-alive
<
<html>
<head><title>302 Found</title></head>
<body>
<center><h1>302 Found</h1></center>
<hr><center>nginx</center>
</body>
</html>
* Connection #0 to host rewrite.192.168.3.236.nip.io left intact携带/的访问
[root@k-m-1 ingress]# curl rewrite.192.168.3.236.nip.io/gateway/
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>
<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>
<p><em>Thank you for using nginx.</em></p>
</body>
</html>从/跳转到/gateway
[root@k-m-1 ingress]# curl rewrite.192.168.3.236.nip.io -v
* Rebuilt URL to: rewrite.192.168.3.236.nip.io/
* Trying 192.168.3.236...
* TCP_NODELAY set
* Connected to rewrite.192.168.3.236.nip.io (192.168.3.236) port 80 (#0)
> GET / HTTP/1.1
> Host: rewrite.192.168.3.236.nip.io
> User-Agent: curl/7.61.1
> Accept: */*
>
< HTTP/1.1 302 Moved Temporarily
< Date: Sun, 02 Jul 2023 09:16:09 GMT
< Content-Type: text/html
< Content-Length: 138
< Connection: keep-alive
< Location: http://rewrite.192.168.3.236.nip.io/gateway
<
<html>
<head><title>302 Found</title></head>
<body>
<center><h1>302 Found</h1></center>
<hr><center>nginx</center>
</body>
</html>
* Connection #0 to host rewrite.192.168.3.236.nip.io left intact这就是我们日常操作的Rewrite的操作了
4.3 灰度发布
在日常工作中我们经常遇到需要对服务进行升级 , 所以我们经常会涉及的就是滚动升级 , 蓝绿发布 , 灰度发布等不同的发布操作 , 而ingress-nginx支持通过Annotations配置来实现不同场景下的灰度发布和测试 , 可以满足金丝雀发布 , 蓝绿发布与A/B测试等业务场景 , 首先需要加nginx.ingress.kubernetes.io/canary: true注解来启用canary功能 , 然后可以启用以下配置金丝雀的注解
nginx.ingress.kubernetes.io/canary-by-header: 基于Request Header的流量切分 , 适用于灰度发布以及A/B测试 , 当Request Header设置为always时 , 请求会将被一直发送到Canary版本: 当Request Header设置为never时 , 请求不会被发送到Canary入口 , 对于任何其他Header值 , 将忽略Header, 并通过优先级将请求与其他金丝雀规则进行优先级比较nginx.ingress.kubernetes.io/canary-by-header-value: 要匹配的Request Header的值 , 用于通知Ingress将请求到Canary Ingress中指定的服务 , 当Request Header设置为此值时 , 它将被路由到Canary入口 , 该规则允许用户自定义Request Header的值 , 必须与上一个annotation(canary-by-header) 一起使用nginx.ingress.kubernetes.io/canary-by-header-pattern: 这与canary-by-header-value的工作方式相同 , 只是它进行PCRE正则匹配 , 请注意 , 当设置canary-by-header-value值时 , 此注解将被忽略 , 当给定的Regex在请求处理过程中导致错误时 , 该请求将被视为不匹配nginx.ingress.kubernetes.io/canary-weight: 基于服务权重的流量切分 , 适用于当蓝绿部署 , 权重范围0-100按百分比将请求路由到Canary Ingress中指定的服务 , 权重为0意味着该金丝雀规则不会向Canary入口的服务发送任何请求 , 权重为100意味着请求都将被发送到Canary入口nginx.ingress.kubernetes.io/canary-by-cookie: 基于Cookie的流量切分 , 适用于灰度发布与A/B测试 , 用于通知Ingress将请求路由到Canay Ingress中指定的服务的cookie, 当cookie值设置为always时 , 它将被路由到Canary入口 , 当cookie值被设置为never时 , 请求不会被发送到Canary入口 , 对于任何其他值 , 将忽略cookie并将请求与其他金丝雀规则进行优先级的比较nginx.ingress.kubernetes.io/canary-weight-total: 流量总权重 , 如果未指定 , 则默认为100
需要注意的是 , 金丝雀规则按照优先级进行排序: canary-by-header -> canary-by-cookie -> canary-weight
总的来说可以把上面的几个annotation规则划分为如下两类:
基于权重的
Canary规则基于用户请求的
Canary规则
4.3.1 基于权重的蓝绿发布
那么我们下面就来做一个示例来对灰度发布进行一个说明
部署一个Production应用
# production-deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: production
labels:
app: production
spec:
selector:
matchLabels:
app: production
template:
metadata:
labels:
app: production
spec:
containers:
- name: production
image: mirrorgooglecontainers/echoserver:1.10
ports:
- name: http
containerPort: 8080
env:
- name: NODE_NAME
valueFrom:
fieldRef:
fieldPath: spec.nodeName
- name: POD_NAME
valueFrom:
fieldRef:
fieldPath: metadata.name
- name: POD_NAMESPACE
valueFrom:
fieldRef:
fieldPath: metadata.namespace
- name: POD_IP
valueFrom:
fieldRef:
fieldPath: status.podIP
# production-service.yaml
apiVersion: v1
kind: Service
metadata:
name: production
labels:
app: production
spec:
type: ClusterIP
ports:
- name: http
port: 8080
targetPort: 8080
selector:
app: production
# production-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: production
labels:
app: production
spec:
ingressClassName: nginx
rules:
- host: echo.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: production
port:
number: 8080创建这个应用
[root@k-m-1 production]# kubectl apply -f .
deployment.apps/production created
ingress.networking.k8s.io/production created
service/production created查看创建资源
[root@k-m-1 production]# kubectl get pod,svc,ingress
NAME READY STATUS RESTARTS AGE
pod/production-7f9968b665-5xvhn 1/1 Running 0 41s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 2d7h
service/production ClusterIP 10.96.2.130 <none> 8080/TCP 41s
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress.networking.k8s.io/production nginx echo.192.168.3.236.nip.io 192.168.3.236 80 41s验证应用是否可以正常访问
[root@k-m-1 production]# curl echo.192.168.3.236.nip.io
Hostname: production-fbd99746c-42g75
Pod Information:
node name: k-m-1
pod name: production-fbd99746c-42g75
pod namespace: default
pod IP: 100.114.94.157
Server values:
server_version=nginx: 1.13.3 - lua: 10008
Request Information:
client_address=192.168.3.236
method=GET
real path=/
query=
request_version=1.1
request_scheme=http
request_uri=http://echo.192.168.3.236.nip.io:8080/
Request Headers:
accept=*/*
host=echo.192.168.3.236.nip.io
user-agent=curl/7.61.1
x-forwarded-for=192.168.3.236
x-forwarded-host=echo.192.168.3.236.nip.io
x-forwarded-port=80
x-forwarded-proto=http
x-forwarded-scheme=http
x-real-ip=192.168.3.236
x-request-id=34910bf6634c6ca0a2fd80de5ca13922
x-scheme=http
Request Body:
-no body in request-此时我们模拟灰度发布 , 也就是我们要创建一个新版本的应用了
# production-deploy-canary.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: production-canary
labels:
app: production-canary
spec:
selector:
matchLabels:
app: production-canary
template:
metadata:
labels:
app: production-canary
spec:
containers:
- name: production-canary
image: mirrorgooglecontainers/echoserver:1.10
ports:
- name: http
containerPort: 8080
env:
- name: NODE_NAME
valueFrom:
fieldRef:
fieldPath: spec.nodeName
- name: POD_NAME
valueFrom:
fieldRef:
fieldPath: metadata.name
- name: POD_NAMESPACE
valueFrom:
fieldRef:
fieldPath: metadata.namespace
- name: POD_IP
valueFrom:
fieldRef:
fieldPath: status.podIP
# production-service-canary.yaml
apiVersion: v1
kind: Service
metadata:
name: production-canary
labels:
app: production-canary
spec:
type: ClusterIP
ports:
- name: http
port: 8080
targetPort: 8080
selector:
app: production-canary我们部署一下这个canary的版本的服务
[root@k-m-1 production]# kubectl apply -f production-deploy-canary.yaml -f production-service-canary.yaml
deployment.apps/production-canary created
service/production-canary created查看canary版本的应用
[root@k-m-1 production]# kubectl get pod,svc
NAME READY STATUS RESTARTS AGE
pod/production-canary-7779b5fd87-ndgnn 1/1 Running 0 10s
pod/production-fbd99746c-42g75 1/1 Running 2 (<invalid> ago) 13h
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 2d21h
service/production ClusterIP 10.96.2.130 <none> 8080/TCP 14h
service/production-canary ClusterIP 10.96.3.126 <none> 8080/TCP 10s第三步就是通过ingress进行流量的切分了
基于权重: 基于权重的流量切分的典型应用场景就是蓝绿发布 , 可通过将权重设置为0或者100来实现 , 可将Green版本设置为主要部分 , 并将Blue版本的入口配置为Canary 。最初 , 将权重设置为0 , 因此不会将流量代理到Blue版本 , 一旦新版本测试和验证成功后 , 即可将Blue版本的权重设置为100 , 即所有流量从Green转向Blue , 我们需要创建一个基于权重的Canary的Ingress
# production-ingress-canary.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: production-canary
labels:
app: production-canary
annotations:
nginx.ingress.kubernetes.io/canary: "true" # 开启灰度发布机制
nginx.ingress.kubernetes.io/canary-weight: "30" # 分配30%的流量到Canary版本
spec:
ingressClassName: nginx
rules:
- host: echo.192.168.3.236.nip.io # 这里的域名要和Green版本的域名保持一致
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: production-canary # 这里就是Canary版本的Service了
port:
number: 8080查看部署结果
[root@k-m-1 production]# kubectl get pod,svc,ingress
NAME READY STATUS RESTARTS AGE
pod/production-canary-7779b5fd87-ndgnn 1/1 Running 0 13m
pod/production-fbd99746c-42g75 1/1 Running 2 (<invalid> ago) 13h
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 2d21h
service/production ClusterIP 10.96.2.130 <none> 8080/TCP 14h
service/production-canary ClusterIP 10.96.3.126 <none> 8080/TCP 13m
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress.networking.k8s.io/production nginx echo.192.168.3.236.nip.io 192.168.3.236 80 14h
ingress.networking.k8s.io/production-canary nginx echo.192.168.3.236.nip.io 192.168.3.236 80 53s然后我们多次访问来看看是什么情况
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75可以看到 , 这里面我们访问了10次 , 然后有三次访问到了我们的Canary版本 , 但是这个其实不是那么的稳定 , 因为你连续访问的时候可能会出现访问到两次或五次的情况 , 这个就是业务处理请求的逻辑的快慢的问题了 , 但是这个至少可以说明 , 我们的基于权重的灰度策略已经生效了 , 那么这个就是最简单的基于权重的灰度发布。
4.3.2 基于Request Header 的A/B 发布
基于Request Header: 基于Request Header进行流量切分的典型应用场景就是灰度发布与A/B测试
我们基于上面的Canary的版本的Ingress新增一条Annotations
# production-ingress-canary.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: production-canary
labels:
app: production-canary
annotations:
nginx.ingress.kubernetes.io/canary: "true" # 开启灰度发布机制
nginx.ingress.kubernetes.io/canary-by-header: canary # 前面讲过优先级的问题 , 所以下面的这个权重灰度策略会被忽略
nginx.ingress.kubernetes.io/canary-weight: "30"
spec:
ingressClassName: nginx
rules:
- host: echo.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: production-canary
port:
number: 8080这里需要提一下 , 我们没有给header指定value , 随意如果是never的话 , 流量就不会匹配到Canary版本 , 如果是always的话流量就只会匹配到Canary版本 , 但是如果是随机的Header , 那么这条规则则会被忽略 , 并去执行其他的灰度策略
[root@k-m-1 production]# kubectl apply -f production-ingress-canary.yaml
ingress.networking.k8s.io/production-canary configured匹配never的版本测试
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -H "canary: never" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75 匹配always的版本测试
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -H "canary: always" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn匹配always的版本测试
都不匹配的版本测试 , 这里就走了权重的灰度策略
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -H "canary: 123" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75当然上面是没有给定特定的value的值的 , 下面我们也可以给定一个特定的值
# production-ingress-canary.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: production-canary
labels:
app: production-canary
annotations:
nginx.ingress.kubernetes.io/canary: "true" # 开启灰度发布机制
nginx.ingress.kubernetes.io/canary-by-header-value: user-value # 当Header满足这个值时 , 流量会全部到Canary服务
nginx.ingress.kubernetes.io/canary-by-header: canary # 前面讲过优先级的问题 , 所以下面的这个权重灰度策略会被忽略
nginx.ingress.kubernetes.io/canary-weight: "30"
spec:
ingressClassName: nginx
rules:
- host: echo.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: production-canary
port:
number: 8080
[root@k-m-1 production]# kubectl apply -f production-ingress-canary.yaml
ingress.networking.k8s.io/production-canary configured 再次尝试配置never
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -H "canary: never" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75再次尝试配置always
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -H "canary: always" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75再次尝试随机value
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -H "canary: 123" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75配置固定的value值
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -H "canary: user-value" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn可以看到只要配置了固定的value值 , 那么这个时候never和always就无效了 , 它们的效果与随机Header一样都是去寻找下一个灰度规则
4.3.3 基于Cookie的A/
基于Cookie与基于Request Header的annotation的用法类似 , 例如在A/B测试的时候需要让地域为北京的用户访问Canary版本 , 当cookie的annotation设置为nginx.ingress.kubernetes.io/canary-by-cookie: "users_from_Beijing" , 此时后台可对登录的用户进行请求的检查 , 如果该用户访问来源来自北京则设置cookie为users_from_Beijing的值为always , 这样就可以确保北京的用户仅访问Canary的版本了 , 同样我们基于上面的Canary的版本去编辑
# production-ingress-canary.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: production-canary
labels:
app: production-canary
annotations:
nginx.ingress.kubernetes.io/canary: "true"
nginx.ingress.kubernetes.io/canary-by-cookie: "users_from_Beijing"
nginx.ingress.kubernetes.io/canary-weight: "30"
spec:
ingressClassName: nginx
rules:
- host: echo.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: production-canary
port:
number: 8080
[root@k-m-1 production]# kubectl apply -f production-ingress-canary.yaml
ingress.networking.k8s.io/production-canary configured验证是否加了指定的Cookie仅访问到Canary版本
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -b "users_from_Beijing=always" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn如果匹配别的Cookie或者不匹配Cookie的时候就选择其他的灰度策略
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -b "xxx" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-canary-7779b5fd87-ndgnn
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75从不匹配Canary版本
[root@k-m-1 production]# for i in $(seq 1 10);do curl -s -b "users_from_Beijing=never" echo.192.168.3.236.nip.io | grep "Hostname"; done
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g75
Hostname: production-fbd99746c-42g754.4 HTTPS
如果说我们要使用HTTPS来访问这个应用的话 , 就需要监听443端口了 , 同样访问应用必然需要证书 , 这里我们可以使用openssl自建一个证书
[root@k-m-1 production]# mkdir ssl
[root@k-m-1 production]# cd ssl/
[root@k-m-1 ssl]# openssl req -x509 --nodes -days 365 -newkey rsa:2048 -keyout tls.key --out tls.crt -subj "/CN=nginx.192.168.3.236.nip.io"
Generating a RSA private key
..............................................+++++
......................+++++
writing new private key to 'tls.key'
-----
[root@k-m-1 ssl]# ls
tls.crt tls.key
[root@k-m-1 ssl]# kubectl create secret tls nginx-tls --cert=tls.crt --key=tls.key
secret/foo-tls created这个时候我们就可以去创建一个HTTPS的应用了
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: ingress-with-auth
annotations:
nginx.ingress.kubernetes.io/auth-type: basic
nginx.ingress.kubernetes.io/auth-secret: basic-auth
nginx.ingress.kubernetes.io/auth-realm: "Authentication Required"
spec:
ingressClassName: nginx
tls:
- hosts:
- nginx.192.168.3.236.nip.io
secretName: nginx-tls
rules:
- host: nginx.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: nginx
port:
number: 80
[root@k-m-1 ingress]# kubectl get pod,svc,ingress
NAME READY STATUS RESTARTS AGE
pod/nginx-586b477ddc-55wnl 1/1 Running 0 30s
pod/nginx-586b477ddc-ks7pv 1/1 Running 0 30s
pod/nginx-586b477ddc-lrjkb 1/1 Running 0 30s
pod/production-canary-7779b5fd87-ndgnn 1/1 Running 1 (<invalid> ago) 9h
pod/production-fbd99746c-42g75 1/1 Running 3 (<invalid> ago) 23h
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 3d7h
service/nginx ClusterIP 10.96.0.86 <none> 80/TCP 30s
service/production ClusterIP 10.96.2.130 <none> 8080/TCP 23h
service/production-canary ClusterIP 10.96.3.126 <none> 8080/TCP 9h
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress.networking.k8s.io/ingress-with-auth nginx nginx.192.168.3.236.nip.io 192.168.3.236 80, 443 30s
ingress.networking.k8s.io/production nginx echo.192.168.3.236.nip.io 192.168.3.236 80 23h
ingress.networking.k8s.io/production-canary nginx echo.192.168.3.236.nip.io 192.168.3.236 80 9h可以看到nginx.192.168.3.236.nip.io这个Ingress开启了443 , 然后我们模拟访问一下
[root@k-m-1 ingress]# curl -u foo:123 -I -k https://nginx.192.168.3.236.nip.io
HTTP/2 200
date: Mon, 03 Jul 2023 11:28:38 GMT
content-type: text/html
content-length: 615
last-modified: Tue, 13 Jun 2023 15:08:10 GMT
etag: "6488865a-267"
accept-ranges: bytes
strict-transport-security: max-age=15724800; includeSubDomains欸这个时候发现https访问服务也没有问题了 , 这里说明一下 , curl -k就是跳过不受信任的证书的报错 , 那么这些其实就是Ingress的基本使用 , 下面我们会对Ingress的进阶再来进行一波讲解演示
5.Ingress 高级配置
上面我们学习了Ingress的基本的一些场景的使用 , 那么这边我们主要就是来针对Ingress进行一些高级特性的讲解和使用
5.1 TCP 与 UDP
由于Ingress资源对象中没有直接对TCP与UDP服务的支持 , 要在Ingress-nginx中提供支持 , 需要在控制器启动参数中添加--tcp-services-configmap和--udp-services-configmap标志指向一个ConfigMap , 其中key是要使用的外部端口 , value值是使用格式<namespace/service name>:<service port>:[PROXY]:[PROXY]暴露服务 , 端口可以使用端口号或者端口名称 , 最后两个字段是可选的 , 用于配置PROXY代理 , 那么我们接下来暴露一个MongoDB服务来看看具体的操作是怎样的
# mongo-deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: mongo
labels:
app: mongo
spec:
selector:
matchLabels:
app: mongo
template:
metadata:
labels:
app: mongo
spec:
volumes:
- name: data
emptyDir: {}
containers:
- name: mongo
image: mongo:4.0
ports:
- name: tcp
containerPort: 27017
volumeMounts:
- name: data
mountPath: /data/db
# mongo-service.yaml
apiVersion: v1
kind: Service
metadata:
name: mongo
labels:
app: mongo
spec:
selector:
app: mongo
ports:
- name: tcp
port: 27017
targetPort: 27017
type: ClusterIP
[root@k-m-1 ingress]# kubectl get pod,svc
NAME READY STATUS RESTARTS AGE
pod/mongo-7bf698b468-z6vjd 1/1 Running 0 10h
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 3d18h
service/mongo ClusterIP 10.96.0.130 <none> 27017/TCP 10h正常的逻辑是我们现在要去创建一个Ingress去暴露这个服务了 , 但是因为我们现在暴露的是一个TCP服务 , 那么我们就要按照上面说的 , 我们去创建一个configmap然后在ingress的启动参数里面指定一下
# tcp-ingress.yaml
apiVersion: v1
kind: ConfigMap
metadata:
name: ingress-nginx-tcp
namespace: ingress-nginx
data:
"27017": default/mongo:27017
[root@k-m-1 mongo]# kubectl apply -f tcp-ingress.yaml
configmap/ingress-nginx-tcp created
[root@k-m-1 mongo]# kubectl get cm -n ingress-nginx
NAME DATA AGE
ingress-nginx-controller 1 3d17h
ingress-nginx-tcp 1 33s
kube-root-ca.crt 1 3d17h然后我们需要去修改Ingress-controller的启动参数
...
containers:
- args:
- /nginx-ingress-controller
- --election-id=ingress-nginx-leader
- --controller-class=k8s.io/ingress-nginx
- --ingress-class=nginx
- --configmap=$(POD_NAMESPACE)/ingress-nginx-controller
# 配置这个参数
- --tcp-services-configmap=$(POD_NAMESPACE)/ingress-nginx-tcp
- --validating-webhook=:8443
- --validating-webhook-certificate=/usr/local/certificates/cert
- --validating-webhook-key=/usr/local/certificates/key
...
[root@k-m-1 mongo]# kubectl apply -f ../../ingress-controller/deploy.yaml
namespace/ingress-nginx unchanged
serviceaccount/ingress-nginx unchanged
serviceaccount/ingress-nginx-admission unchanged
role.rbac.authorization.k8s.io/ingress-nginx unchanged
role.rbac.authorization.k8s.io/ingress-nginx-admission unchanged
clusterrole.rbac.authorization.k8s.io/ingress-nginx unchanged
clusterrole.rbac.authorization.k8s.io/ingress-nginx-admission unchanged
rolebinding.rbac.authorization.k8s.io/ingress-nginx unchanged
rolebinding.rbac.authorization.k8s.io/ingress-nginx-admission unchanged
clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx unchanged
clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx-admission unchanged
configmap/ingress-nginx-controller unchanged
service/ingress-nginx-controller unchanged
service/ingress-nginx-controller-admission unchanged
daemonset.apps/ingress-nginx-controller configured
job.batch/ingress-nginx-admission-create unchanged
job.batch/ingress-nginx-admission-patch unchanged
ingressclass.networking.k8s.io/nginx unchanged
validatingwebhookconfiguration.admissionregistration.k8s.io/ingress-nginx-admission configured查看新的状态
[root@k-m-1 mongo]# kubectl get pod -n ingress-nginx
NAME READY STATUS RESTARTS AGE
ingress-nginx-admission-create-njkj5 0/1 Completed 0 3d17h
ingress-nginx-admission-patch-hpvwj 0/1 Completed 0 3d17h
ingress-nginx-controller-fjj5k 1/1 Running 0 12s查看端口占用 , 因为这里我用的是hostNetwork网络 , 所以ingress-controller在本地肯定会占用一个27017的端口的 , 这里我们来看看
[root@k-m-1 mongo]# netstat -nplt | grep 27017
tcp 0 0 0.0.0.0:27017 0.0.0.0:* LISTEN 642967/nginx: maste
tcp6 0 0 :::27017 :::* LISTEN 642967/nginx: maste 测试MongoDB连接 , 通过连接地址我们可以看出来 , 它走的是本地 , 而且本地监听是nginx , 这就意味着我们走的是ingress-nginx的代理
[root@k-m-1 mongo]# mongosh
Current Mongosh Log ID: 64a34ecaac89be0ce3fcdfb4
Connecting to: mongodb://127.0.0.1:27017/?directConnection=true&serverSelectionTimeoutMS=2000&appName=mongosh+1.10.1
Using MongoDB: 4.0.28
Using Mongosh: 1.10.1
For mongosh info see: https://docs.mongodb.com/mongodb-shell/
To help improve our products, anonymous usage data is collected and sent to MongoDB periodically (https://www.mongodb.com/legal/privacy-policy).
You can opt-out by running the disableTelemetry() command.
------
The server generated these startup warnings when booting
2023-07-03T11:50:01.789+0000:
2023-07-03T11:50:01.789+0000: ** WARNING: Access control is not enabled for the database.
2023-07-03T11:50:01.789+0000: ** Read and write access to data and configuration is unrestricted.
2023-07-03T11:50:01.789+0000:
2023-07-03T11:50:01.789+0000:
2023-07-03T11:50:01.789+0000: ** WARNING: /sys/kernel/mm/transparent_hugepage/enabled is 'always'.
2023-07-03T11:50:01.789+0000: ** We suggest setting it to 'never'
2023-07-03T11:50:01.789+0000:
------
test> show dbs
admin 32.00 KiB
config 12.00 KiB
local 32.00 KiB这样就证明已经可以了
那么讲了TCP , 其实UDP也是一样的 , 我们可以尝试暴露一下kube-dns到本地
# udp-ingress.yaml
apiVersion: v1
kind: ConfigMap
metadata:
name: ingress-nginx-udp
namespace: ingress-nginx
data:
"53": kube-system/kube-dns:53
# 同样的也需要创建这个cm和配置启动参数
[root@k-m-1 dns]# kubectl apply -f udp-ingress.yaml
configmap/ingress-nginx-udp created
[root@k-m-1 dns]# kubectl get cm -n ingress-nginx
NAME DATA AGE
ingress-nginx-controller 1 3d17h
ingress-nginx-tcp 1 23m
ingress-nginx-udp 1 7s
kube-root-ca.crt 1 3d17h
...
containers:
- args:
- /nginx-ingress-controller
- --election-id=ingress-nginx-leader
- --controller-class=k8s.io/ingress-nginx
- --ingress-class=nginx
- --configmap=$(POD_NAMESPACE)/ingress-nginx-controller
- --tcp-services-configmap=$(POD_NAMESPACE)/ingress-nginx-tcp
- --udp-services-configmap=$(POD_NAMESPACE)/ingress-nginx-udp
- --validating-webhook=:8443
- --validating-webhook-certificate=/usr/local/certificates/cert
- --validating-webhook-key=/usr/local/certificates/key
...
[root@k-m-1 dns]# kubectl apply -f ../../ingress-controller/deploy.yaml
namespace/ingress-nginx unchanged
serviceaccount/ingress-nginx unchanged
serviceaccount/ingress-nginx-admission unchanged
role.rbac.authorization.k8s.io/ingress-nginx unchanged
role.rbac.authorization.k8s.io/ingress-nginx-admission unchanged
clusterrole.rbac.authorization.k8s.io/ingress-nginx unchanged
clusterrole.rbac.authorization.k8s.io/ingress-nginx-admission unchanged
rolebinding.rbac.authorization.k8s.io/ingress-nginx unchanged
rolebinding.rbac.authorization.k8s.io/ingress-nginx-admission unchanged
clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx unchanged
clusterrolebinding.rbac.authorization.k8s.io/ingress-nginx-admission unchanged
configmap/ingress-nginx-controller unchanged
service/ingress-nginx-controller unchanged
service/ingress-nginx-controller-admission unchanged
daemonset.apps/ingress-nginx-controller configured
job.batch/ingress-nginx-admission-create unchanged
job.batch/ingress-nginx-admission-patch unchanged
ingressclass.networking.k8s.io/nginx unchanged
validatingwebhookconfiguration.admissionregistration.k8s.io/ingress-nginx-admission configured查看监听 , 可以看到UDP已经监听了 , 那么这个时候其实我们配置本地的地址的话是可以解析到K8S内部域名的
[root@k-m-1 mongo]# netstat -nplu | grep nginx
udp 0 0 0.0.0.0:53 0.0.0.0:* 660477/nginx: maste
udp6 0 0 :::53 :::* 660477/nginx: maste 测试解析一下mongo的svc名称
[root@k-m-1 mongo]# nslookup mongo.default.svc.cluster.local 192.168.3.236
Server: 192.168.3.236
Address: 192.168.3.236#53
Name: mongo.default.svc.cluster.local
Address: 10.96.0.130可以看到解析到了Mongo这个服务了 , 本身我们不配置这个的话是无法做到的 , 但是这样就可以解析到它的FQDN了 , 这个功能其实在很多场景会用到 , 比如本地开发需要连接到集群的svc , 这个方式其实也是一种方案
5.2 全局配置
你除了可以通过annotations对指定的Ingress进行定制之外 , 我们还可以配置ingress-nginx的全局配置 , 在控制器启动参数中通过flag --configmap指定了一个全局配置的ConfigMap对象 , 我们可以将一个全局的一些配置直接定义在该对象中即可
...
containers:
- args:
- /nginx-ingress-controller
- --election-id=ingress-nginx-leader
- --controller-class=k8s.io/ingress-nginx
- --ingress-class=nginx
# 可以看到这个配置
- --configmap=$(POD_NAMESPACE)/ingress-nginx-controller
- --tcp-services-configmap=$(POD_NAMESPACE)/ingress-nginx-tcp
- --udp-services-configmap=$(POD_NAMESPACE)/ingress-nginx-udp
- --validating-webhook=:8443
- --validating-webhook-certificate=/usr/local/certificates/cert
- --validating-webhook-key=/usr/local/certificates/key
...这个configmap其实已经存在了 , 我们可以直接对其进行edit操作
[root@k-m-1 mongo]# kubectl get cm -n ingress-nginx
NAME DATA AGE
# 也就是这个configmap
ingress-nginx-controller 1 3d18h
ingress-nginx-tcp 1 62m
ingress-nginx-udp 1 39m
kube-root-ca.crt 1 3d18h
[root@k-m-1 mongo]# kubectl get cm -n ingress-nginx ingress-nginx-controller -oyaml
apiVersion: v1
data:
allow-snippet-annotations: "true"
kind: ConfigMap
metadata:
annotations:
kubectl.kubernetes.io/last-applied-configuration: |
{"apiVersion":"v1","data":{"allow-snippet-annotations":"true"},"kind":"ConfigMap","metadata":{"annotations":{},"labels":{"app.kubernetes.io/component":"controller","app.kubernetes.io/instance":"ingress-nginx","app.kubernetes.io/name":"ingress-nginx","app.kubernetes.io/part-of":"ingress-nginx","app.kubernetes.io/version":"1.7.1"},"name":"ingress-nginx-controller","namespace":"ingress-nginx"}}
creationTimestamp: "2023-06-30T04:56:40Z"
labels:
app.kubernetes.io/component: controller
app.kubernetes.io/instance: ingress-nginx
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
app.kubernetes.io/version: 1.7.1
name: ingress-nginx-controller
namespace: ingress-nginx
resourceVersion: "8624"
uid: c14156bb-cb3a-489d-a4a4-6f59fee91a8c默认只有一个配置 , 就是允许我们使用注解进行配置 , 我们如果有做过Nginx优化的可能都知道 , 有些配置要卸载http模块的 , 并不是具体到server模块 , 所以这些配置在ingress里面就是要写在这个cm内的 , 那么下面我们来看看具体的一些配置吧
apiVersion: v1
data:
allow-snippet-annotations: "true"
client-header-buffer-size: 32k # 需注意 , 不是下划线
client-max-body-size: 5m
use-gzip: "true"
gzip-level: "7"
large-client-header-buffers: 4 32k
proxy-connect-timeout: 11s
proxy-read-timeout: 12s
keep-alive: "75" # 启动keepalive , 连接复用 , 提高QPS
keep-alive-requests: "100"
upstream-keepalive-connections: "10000"
upstream-keepalive-requests: "100"
upstream-keepalive-timeout: "60"
disable-ipv6: "true"
disable-ipv6-dns: "true"
max-worker-connections: "65535"
max-worker-open-files: "10240"
kind: ConfigMap
...这里主要是列举一些 , 具体要怎么去优化Ingress-controller是要根据实际环境去配置的 , 那么我们就先部署一下上面的配置看一看效果 , 这里我们edit之后nginx会自动重载的 , 然后部署一个demo测试一下
[root@k-m-1 ingress]# curl -I nginx.192.168.3.236.nip.io
HTTP/1.1 200 OK
Date: Mon, 03 Jul 2023 23:43:30 GMT
Content-Type: text/html
Content-Length: 615
Connection: keep-alive
Vary: Accept-Encoding
Last-Modified: Tue, 13 Jun 2023 15:08:10 GMT
ETag: "6488865a-267"
Accept-Ranges: bytes可以看到相比上面的回显多了很多的配置参数 , 这个其实就是全局配置的作用所在 , 具体支持的参数可以去下面的地址查询 ConfigMap: https://kubernetes.github.io/ingress-nginx/user-guide/nginx-configuration/configmap/
此外我们往往还需要对ingress-nginx部署的节点进行性能优化 , 修改一些内核参数 , 使得适配Nginx的使用场景 , 一般我们是直接去修改节点上的内核参数 ( 可以参考官方: https://www.nginx.com/blog/tuning-nginx/进行调整) , 为了能够统一管理 , 我们可以使用initContainers来进行配置
initContainers:
image: busybox
name: init-sysctl
securityContext:
capabilities:
add:
- SYS_ADMIN
drop:
- ALL
command:
- /bin/sh
- -c
- |
mount -o remount rw /proc/sys
sysctl -w net.core.somaxconn=655350 # 积压队列设置 , 具体配置视具体情况而定
sysctl -w net.ipv4.tcp_tw_reuse=1
sysctl -w net.ipv4.ip_local_port_range="1024 65535"
sysctl -w fs.file-max=1048576
sysctl -w fs.inotify.max_user_instances=16384
sysctl -w fs.inotify.max_user_watches=524288
sysctl -w fs.inotify.max_queued_events=16384
...部署完成后initContainers就可以帮助我们修改节点的内核参数了 , 生产环境建议对节点的内核参数进行相应的优化 , 性能优化需要有丰富的经验 , 关于Nginx的性能优化参数可以参考如下链接: https://cloud.tencent.com/developer/article/1026833
[root@k-m-1 ingress]# kubectl get pod -n ingress-nginx
NAME READY STATUS RESTARTS AGE
ingress-nginx-admission-create-njkj5 0/1 Completed 0 3d22h
ingress-nginx-admission-patch-hpvwj 0/1 Completed 0 3d22h
ingress-nginx-controller-8whvx 1/1 Running 0 89s
[root@k-m-1 ingress]# sysctl -a | grep net.core.somaxconn
net.core.somaxconn = 655350
[root@k-m-1 ingress]# sysctl -a | grep net.ipv4.tcp_tw_reuse
net.ipv4.tcp_tw_reuse = 1
[root@k-m-1 ingress]# sysctl -a | grep net.ipv4.ip_local_port_range
net.ipv4.ip_local_port_range = 1024 65535
[root@k-m-1 ingress]# sysctl -a | grep fs.file-max
fs.file-max = 1048576
[root@k-m-1 ingress]# sysctl -a | grep fs.inotify.max_user_instances
fs.inotify.max_user_instances = 16384
[root@k-m-1 ingress]# sysctl -a | grep fs.inotify.max_user_watches
fs.inotify.max_user_watches = 524288
[root@k-m-1 ingress]# sysctl -a | grep fs.inotify.max_queued_events
fs.inotify.max_queued_events = 16384这是启动参数帮我们改完的结果 , 当我们配置完这些之后我们可以去进行一下压测 , 就可以感受到我们优化与没优化的区别了
5.3 gRPC
ingress-nginx控制器同样也支持gRPC服务的 , gRPC是Google开源的一个高性能RPC通信框架 , 通过Protocol Buffers作为其IDL , 在不同语言开发的平台上使用 , 同时gRPC基于HTTP/2协议实现 , 提供了多路复用 , 头部压缩 , 流控等特性 , 极大的提高了客户端与服务端通信效率 , gRPC简介在gRPC服务中 , 客户端应用可以同本地方法一样调用到位于不同服务器上的服务端应用方法 , 可以更方笔的创建分布式应用和服务 , 同其他RPC框架一样 , gRPC也需要定义一个服务接口 , 同时指定被远程调用的方法和返回类型 , 服务端需要实现被定义的接口 , 同时运行一个gRPC服务器来处理客户端请求
这里有一个gRPC的示例应用https://github.com/grpc/grpc-go/blob/master/examples/features/reflection/server/main.go来进行说明 , 首先我们需要将应用构建成镜像
FROM golang:buster as build
WORKDIR /go/src/greeter-server
RUN curl -o main.go https://github.com/grpc/grpc-go/blob/master/examples/features/reflection/server/main.go && \
go mod init geeter-server && \
go mod tidy && \
go build -o /greeter-server main.go
FROM gcr.dockerproxy.com/distroless/base-debian10:latest
COPY --from=build /greeter-server /
EXPOSE 50051
CMD ["/greeter-server"]
[root@k-m-1 grpc]# docker buildx build -t go-grpc-greeter-server:v0.1 .
[+] Building 104.9s (12/12) FINISHED
=> [internal] load build definition from dockerfile 0.0s
=> => transferring dockerfile: 425B 0.0s
=> [internal] load .dockerignore 0.0s
=> => transferring context: 2B 0.0s
=> [internal] load metadata for gcr.dockerproxy.com/distroless/base-debian10:latest 4.0s
=> [internal] load metadata for docker.io/library/golang:buster 15.2s
=> [build 1/4] FROM docker.io/library/golang:buster@sha256:7f89be6ec02f7eb4b429e9a43f4ac7d49d2c0cb79a99a28e2d1efe1e7e8a3473 0.0s
=> [internal] load build context 0.0s
=> => transferring context: 29B 0.0s
=> CACHED [stage-1 1/2] FROM gcr.dockerproxy.com/distroless/base-debian10:latest@sha256:101798a3b76599762d3528635113f046 0.0s
=> CACHED [build 2/4] WORKDIR /go/src/greeter-server 0.0s
=> CACHED [build 3/4] COPY main.go /main.go 0.0s
=> [build 4/4] RUN go mod init geeter-server && mv /main.go ./ && go mod tidy && go build -o /greeter-server main.go 88.6s
=> [stage-1 2/2] COPY --from=build /greeter-server / 0.0s
=> exporting to image 0.1s
=> => exporting layers 0.1s
=> => writing image sha256:516f2f1c9a0905a0e3c9ef80c078b5bcac3ca6d18365e936760427ba1319f377 0.0s
=> => naming to docker.io/library/go-grpc-greeter-server:v0.1 0.0s
[root@k-m-1 grpc]# docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
go-grpc-greeter-server v0.1 516f2f1c9a09 37 seconds ago 31.3MB然后我们可以把它push到自己的仓库 , 然后去部署这个应用
# grpc-deploy.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: go-grpc-greeter-server
labels:
app: go-grpc-greeter-server
spec:
selector:
matchLabels:
app: go-grpc-greeter-server
template:
metadata:
labels:
app: go-grpc-greeter-server
spec:
containers:
- name: go-grpc-greeter-server
image: cnych/go-grpc-greeter-server:v0.1 # 我这里直接用了别人的镜像了
ports:
- name: grpc
containerPort: 50051
resources:
limits:
cpu: 100m
memory: 100Mi
requests:
cpu: 50m
memory: 50Mi
# grpc-service.yaml
apiVersion: v1
kind: Service
metadata:
name: go-grpc-greeter-server
labels:
app: go-grpc-greeter-server
spec:
selector:
app: go-grpc-greeter-server
ports:
- name: grpc
port: 50051
protocol: TCP
targetPort: 50051
type: ClusterIP
[root@k-m-1 grpc]# kubectl apply -f .
deployment.apps/go-grpc-greeter-server created
service/go-grpc-greeter-server created
[root@k-m-1 grpc]# kubectl get pod,svc
NAME READY STATUS RESTARTS AGE
pod/go-grpc-greeter-server-79c8bd4d4d-4vrp6 1/1 Running 0 16s
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/go-grpc-greeter-server ClusterIP 10.96.3.34 <none> 50051/TCP 16s
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 4d3h接下来我们就需要创建Ingress对象来暴露上面的gRPC服务了 , 由于gRPC服务只运行在HTTPS端口上 , 因此需要域名和对应的SSL证书 , 我们接着使用域名grpc.192.168.3.236.nip.io和自签SSL证书。
申请SSL证书
使用Ingress转发gRPC服务需要对应的域名拥有SSL证书 , 使用TLS协议进行通信 , 这里我们一样使用OpenSSL来生成自签证书
[ req ]
#default_bits = 2048
#default_md = sha256
#default_keyfile = privkey.pem
distinguished_name = req_distinguished_name
attributes = req_attributes
req_extensions = v3_req
[ req_distinguished_name ]
countryName = Country Name (2 letter code)
countryName_min = 2
countryName_max = 2
stateOrProvinceName = State or Province Name (full name)
localityName = Locality Name (eg, city)
0.organizationName = Organization Name (eg, company)
organizationalUnitName = Organizational Unit Name (eg, section)
commonName = Common Name (eg, your name or your server\'s hostname)
commonName_max = 64
[ req_attributes ]
challengePassword = A challenge password
challengePassword_min = 4
challengePassword_max = 20
[ v3_req ]
basicConstraints = CA:FALSE
keyUsage = nonRepudiation, digitalSignature, keyEncipherment
subjectAltName = @alt_names
[alt_names]
DNS.1 = grpc.192.168.3.236.nip.io使用如下命令部署证书请求
[root@k-m-1 ssl]# openssl req -new -nodes -keyout grpc.key -out grpc.csr -config /etc/pki/tls/openssl.cnf -subj "/C=CN/ST=Beijing/L=Beijing/O=GITLAYZER/OU=TrainService/CN=grpc.192.168.3.236.nip.io"
Generating a RSA private key
.............+++++
...................................................................+++++
writing new private key to 'grpc.key'
-----
[root@k-m-1 ssl]# ls
grpc.csr grpc.ke执行如下命令部署证书
[root@k-m-1 ssl]# openssl x509 -req -days 3650 -in grpc.csr -signkey grpc.key -out grpc.crt -extensions v3_req -extfile /etc/pki/tls/openssl.cnf
Signature ok
subject=C = CN, ST = Beijing, L = Beijing, O = GITLAYZER, OU = TrainService, CN = grpc.192.168.3.236.nip.io
Getting Private key
[root@k-m-1 ssl]# ls
grpc.crt grpc.csr grpc.key然后创建一个tls的secret
[root@k-m-1 ssl]# kubectl create secret tls grpc-tls --cert=grpc.crt --key=grpc.key
secret/grpc-tls created
[root@k-m-1 ssl]# kubectl get secrets
NAME TYPE DATA AGE
basic-auth Opaque 1 2d3h
grpc-tls kubernetes.io/tls 2 6s
nginx-tls kubernetes.io/tls 2 21h
ssl kubernetes.io/tls 2 3d15h接下来就是创建Ingress对象了
# grpc-ingress.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: go-grpc-greeter-server
labels:
app: go-grpc-greeter-server
annotations:
nginx.ingress.kubernetes.io/ssl-redirect: "true"
# 这里必须指定后端服务的协议是GRPC
nginx.ingress.kubernetes.io/backend-protocol: "GRPC"
spec:
ingressClassName: nginx
tls:
- hosts:
- grpc.192.168.3.236.nip.io
secretName: grpc-tls
rules:
- host: grpc.192.168.3.236.nip.io
http:
paths:
- path: /
pathType: Prefix
backend:
service:
name: go-grpc-greeter-server
port:
number: 50051
[root@k-m-1 grpc]# kubectl apply -f grpc-ingress.yaml
ingress.networking.k8s.io/go-grpc-greeter-server created查看服务与ingress的情况
[root@k-m-1 grpc]# kubectl get pod,svc,ingress
NAME READY STATUS RESTARTS AGE
pod/go-grpc-greeter-server-79c8bd4d4d-4vrp6 1/1 Running 0 131m
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/go-grpc-greeter-server ClusterIP 10.96.3.34 <none> 50051/TCP 131m
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 4d5h
NAME CLASS HOSTS ADDRESS PORTS AGE
ingress.networking.k8s.io/go-grpc-greeter-server nginx grpc.192.168.3.236.nip.io 192.168.3.236 80, 443 2m5s我们可以下载一个grpcurl来测试 , 当然这个grpcurl在github上是有的
https://github.com/fullstorydev/grpcurl/releases/download/v1.8.7/grpcurl_1.8.7_linux_x86_64.tar.gz
[root@k-m-1 grpc]# grpcurl -version
grpcurl v1.8.7
[root@k-m-1 grpc]# grpcurl -insecure grpc.192.168.3.236.nip.io:443 list
grpc.examples.echo.Echo
grpc.reflection.v1alpha.ServerReflection
helloworld.Greeter
[root@k-m-1 grpc]# grpcurl -insecure grpc.192.168.3.236.nip.io:443 helloworld.Greeter/SayHello
{
"message": "Hello "
}这就是我们测试出来的gRPC的返回信息了 , 当然了 , Ingress-nginx的用法远不止这些 , 有需求的各位可以去官网看更多的实战操作 , 那么这次的ingress-nginx的文章就到这里结束了
参考链接
浅谈 Ingress 与 Ingress-nginx-controller (qq.com)
