1. Sidecar 容器的概念

sidecar 容器的概念在 Kubernetes 早期就已经存在。一个明显的例子就是 2015 年的这篇 Kubernetes 博客文章 , 其中提到了 sidecar 模式。多年来 , sidecar 模式在应用程序中变得越来越普遍 , 使用场景也变得更加多样化。

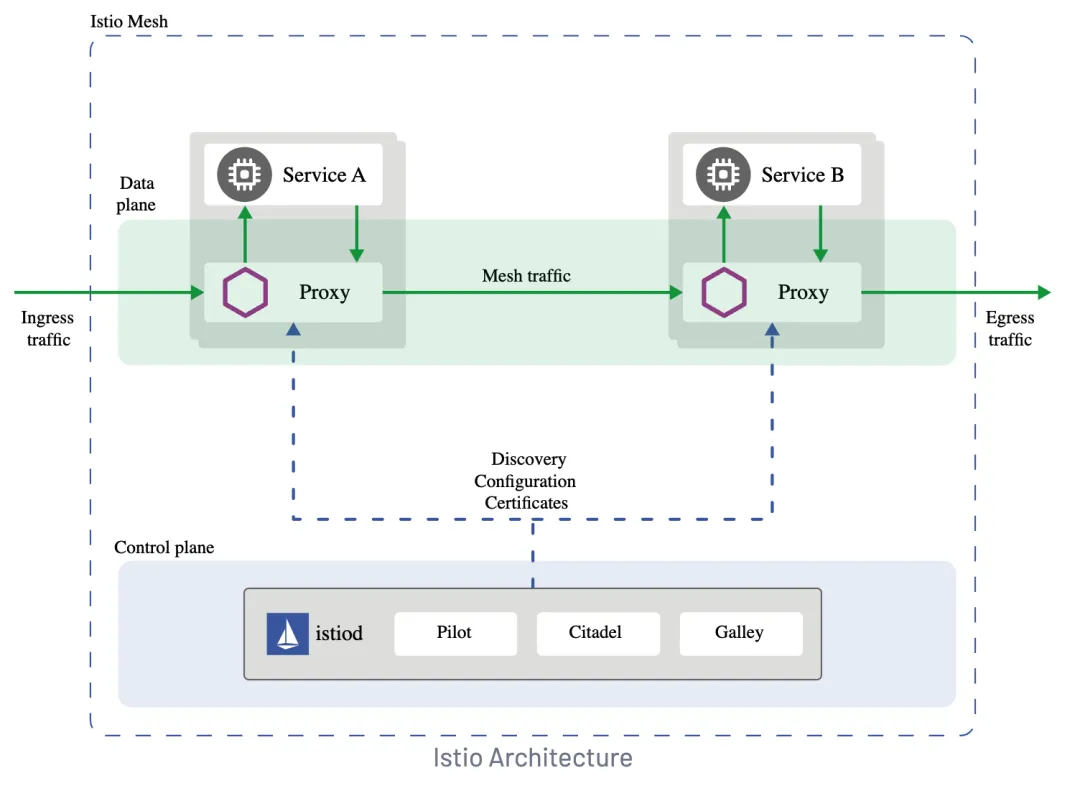

其中比较经典的就是 Istio 通过 sidecar 容器实现了服务网格的功能 , Envoy 作为 sidecar 容器与应用程序容器一起运行 , 负责处理所有的网络流量 , 实现了服务之间的安全通信、流量管理、监控等功能。

2. 当前 Sidecar 容器的问题

当前的 Kubernetes 原语可以很好地处理这种模式 , 但是对于几个用例来说 , 它们还存在着不足 , 并且迫使应用程序采用奇怪的变通方法。

2.1 问题 1 : 使用 Sidecar 容器的 Job

假设你有一个 Job , 其中包含两个容器 : 一个是用于执行作业的主容器 , 另一个只是完成辅助任务的 sidecar 容器。这个辅助容器可以是用于服务网格、收集指标或者日志的服务等等。当 Job 中的主容器完成任务退出时 , 由于 sidecar 容器还在运行 , 最终会导致 Pod 无法正常终止。此外 , 对于 restartPolicy:Never 的 Job , 当 sidecar 容器因为 OOM 被杀死时 , 它不会被重新启动 , 如果 sidecar 容器为其他容器提供网络或者安全通信 , 这可能会导致 Pod 无法使用。

下面我们可以通过一个简单的例子来演示这个问题。本文中的所有示例文件都可以在 Github 中找到。 下面是一个 Job 的 YAML 文件 , 其中包含两个容器 : 一个是主容器 main-container-1 , 另一个是 sidecar 容器 sidecar-container-1。main-container-1 容器在完成一些任务后会正常退出 , 而 sidecar-container-1 容器会则一直运行。

apiVersion: batch/v1
kind: Job
metadata:
  name: myapp
spec:
  template:
    spec:
      containers:
        - name: main-container-1
          image: busybox:1.35
          command: ["sh", "-c"]
          args:
            - |
              echo "main container is starting..."
              for i in $(seq 1 5); do
                echo "main container is doing some task: $i/5"
                sleep 3
              done
              echo "main container completed tasks and exited"
        - name: sidecar-container-1
          image: busybox:1.35
          command: ["sh", "-c"]
          args:
            - |
              echo "sidecar container is starting..."
              while true; do
                echo "sidecar container is collecting logs..."
                sleep 1
              done
      restartPolicy: OnFailure

执行以下命令应用上面的 Job 资源。

kubectl apply -f 1-job-cannot-complete.yaml

在本文的实验中 , 我们会在一个 Pod 中同时运行多个容器 , 为了方便观察日志 , 我们可以使用 stern 这个开源工具。 stern 允许我们同时查看多个 Pod 中多个容器的日志 , 并且以不同颜色进行显示 , 方便我们直观地进行区分。

执行以下命令查看 myapp Pod 中所有容器的日志 :

# --diff-container 参数会为每个容器的日志添加不同的颜色 , 默认情况下 , 只会为每个 Pod 的日志添加不同的颜色
stern myapp --diff-container

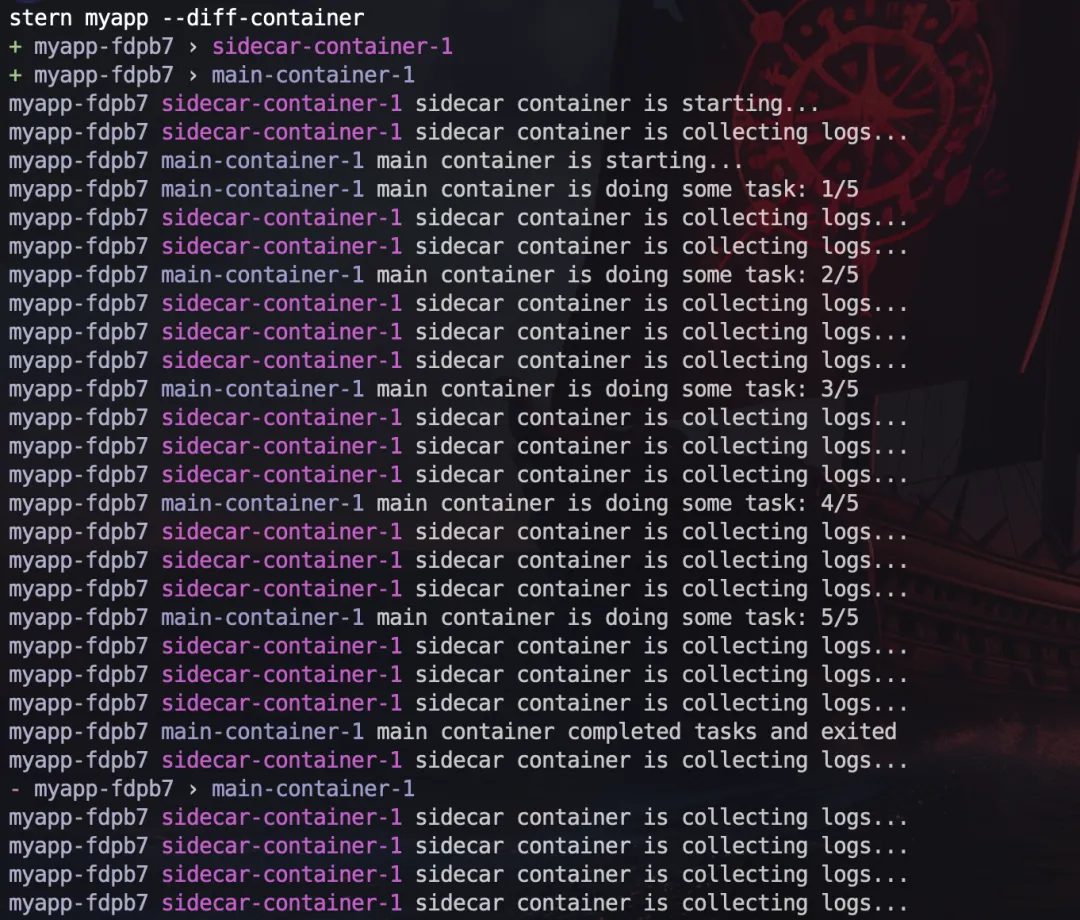

从日志中可以看到 , main-container-1 容器完成任务后正常退出 , 而 sidecar-container-1 还在持续运行 , 最终导致这个 Job 无法正常结束。

如果我们提前在另一个窗口执行 kubectl get pod -w 命令 , 可以观察到 Pod 的状态变化如下:

NAME          READY   STATUS    RESTARTS   AGE
myapp-fdpb7   0/2     Pending   0          0s
myapp-fdpb7   0/2     Pending   0          0s
myapp-fdpb7   0/2     ContainerCreating   0          0s
myapp-fdpb7   2/2     Running             0          2s
myapp-fdpb7   1/2     NotReady            0          17s

每行状态的解释如下 , 完整的 Pod 资源内容请查看 logs/1-job-cannot-complete-status.yaml 文件:

1. Pod创建后还未被调度 , Pod 的 Phase 为 Pending。

   status:
     phase: Pending
     qosClass: BestEffort

2. Pod已经被调度到 Node 上 , 但是容器还未被创建 , Pod 的 Phase 还是 Pending。

   status:
     conditions:
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         status: "True"
         type: PodScheduled # Pod 已经被调度到 Node 上
     phase: Pending
     qosClass: BestEffort

3. 正在等待创建容器 , Pod 还没有处于 Ready 状态 , Pod 的 Phase 仍为 Pending。

   status:
     conditions:
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         status: "True"
         type: Initialized
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         message: 'containers with unready status: [main-container-1 sidecar-container-1]'
         reason: ContainersNotReady
         status: "False" # Pod 还没有处于 Ready 状态
         type: Ready
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         message: 'containers with unready status: [main-container-1 sidecar-container-1]'
         reason: ContainersNotReady
         status: "False"
         type: ContainersReady
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         status: "True"
         type: PodScheduled
     containerStatuses:
       - image: busybox:1.35
         imageID: ""
         lastState: {}
         name: main-container-1
         ready: false
         restartCount: 0
         started: false
         state:
           waiting: # 等待容器创建完成
             reason: ContainerCreating
       - image: busybox:1.35
         imageID: ""
         lastState: {}
         name: sidecar-container-1
         ready: false
         restartCount: 0
         started: false
         state:
           waiting: # 等待容器创建完成
             reason: ContainerCreating
     hostIP: 172.19.0.2
     phase: Pending
     qosClass: BestEffort
     startTime: "2024-05-28T13:05:25Z"

4. 所有容器在运行中 , Pod 的 Phase 变为 Running。

   status:
     conditions:
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         status: "True"
         type: Initialized
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:27Z"
         status: "True"
         type: Ready
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:27Z"
         status: "True"
         type: ContainersReady
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         status: "True"
         type: PodScheduled
     containerStatuses:
       - containerID: containerd://af182325a9bb106697dc56f7ff25e96d6dd22d45eb134990d9c4820349c11232
         image: docker.io/library/busybox:1.35
         imageID: docker.io/library/busybox@sha256:469d6089bc898ead80a47dab258a127ffdae15342eab860be3be9ed2acdee33b
         lastState: {}
         name: main-container-1
         ready: true
         restartCount: 0
         started: true
         state:
           running: # 主容器在运行中
             startedAt: "2024-05-28T13:05:26Z"
       - containerID: containerd://fb24805ffe5ee1fddb64a728ee8853299f9c093b2722b77d54808d9821b90b0e
         image: docker.io/library/busybox:1.35
         imageID: docker.io/library/busybox@sha256:469d6089bc898ead80a47dab258a127ffdae15342eab860be3be9ed2acdee33b
         lastState: {}
         name: sidecar-container-1
         ready: true
         restartCount: 0
         started: true
         state:
           running: # sidecar 容器在运行中
             startedAt: "2024-05-28T13:05:26Z"
     hostIP: 172.19.0.2
     phase: Running
     podIP: 10.244.0.7
     podIPs:
       - ip: 10.244.0.7
     qosClass: BestEffort
     startTime: "2024-05-28T13:05:25Z"

5. main-container-1 容器完成任务后正常退出 , 而 sidecar-container-1 还在持续运行 , 最终这个 Job 无法正常结束。

   status:
     conditions:
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         status: "True"
         type: Initialized
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:42Z"
         message: 'containers with unready status: [main-container-1]'
         reason: ContainersNotReady
         status: "False"
         type: Ready
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:42Z"
         message: 'containers with unready status: [main-container-1]'
         reason: ContainersNotReady
         status: "False"
         type: ContainersReady
       - lastProbeTime: null
         lastTransitionTime: "2024-05-28T13:05:25Z"
         status: "True"
         type: PodScheduled
     containerStatuses:
       - containerID: containerd://af182325a9bb106697dc56f7ff25e96d6dd22d45eb134990d9c4820349c11232
         image: docker.io/library/busybox:1.35
         imageID: docker.io/library/busybox@sha256:469d6089bc898ead80a47dab258a127ffdae15342eab860be3be9ed2acdee33b
         lastState: {}
         name: main-container-1
         ready: false
         restartCount: 0
         started: false
         state:
           terminated: # 主容器已经正常退出
             containerID: containerd://af182325a9bb106697dc56f7ff25e96d6dd22d45eb134990d9c4820349c11232
             exitCode: 0
             finishedAt: "2024-05-28T13:05:41Z"
             reason: Completed
             startedAt: "2024-05-28T13:05:26Z"
       - containerID: containerd://fb24805ffe5ee1fddb64a728ee8853299f9c093b2722b77d54808d9821b90b0e
         image: docker.io/library/busybox:1.35
         imageID: docker.io/library/busybox@sha256:469d6089bc898ead80a47dab258a127ffdae15342eab860be3be9ed2acdee33b
         lastState: {}
         name: sidecar-container-1
         ready: true
         restartCount: 0
         started: true
         state:
           running: # sidecar 容器还在继续运行
             startedAt: "2024-05-28T13:05:26Z"
     hostIP: 172.19.0.2
     phase: Running
     podIP: 10.244.0.7
     podIPs:
       - ip: 10.244.0.7
     qosClass: BestEffort
     startTime: "2024-05-28T13:05:25Z"

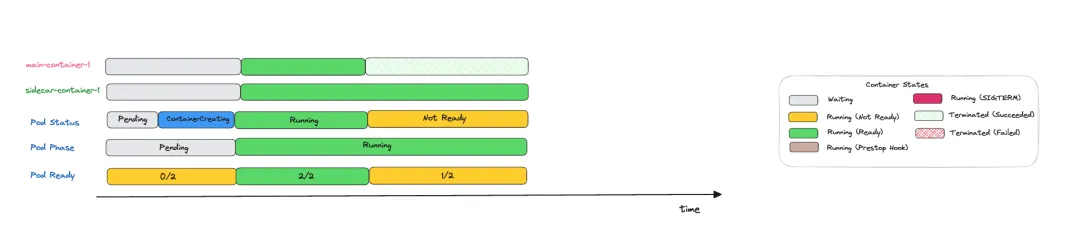

下面这张图展示了上面描述的 Pod 状态变化过程 :

这里有几个地方需要解释一下 , 在我们观察容器和 Pod 的状态时 , Kubernetes 提供了一些字段来帮助我们理解 Pod 的状态 :

• Pod phase : Pod phase 是对 Pod 在其生命周期中所处位置的一个高层次的概括 , 包括 Pending、Running、Succeeded、Failed 和 Unknown。

  • Pending : Pod 已被 Kubernetes 系统接受 , 但有一个或者多个容器尚未被创建。此阶段包括等待 Pod 被调度的时间和通过网络下载镜像的时间。

  • Running : Pod 中的所有容器都已经被创建 , 并且至少有一个容器正在运行 , 或者正在启动或者重启。

  • Succeeded : Pod 中的所有容器都已经成功终止 , 并且不会再重启。

  • Failed : Pod 中的所有容器都已经终止 , 但至少有一个容器是因为失败而终止。

  • Unknown : Pod 的状态无法被获取 , 通常是由于与 Pod 应该运行的节点通信失败导致的。

• Container states: 容器的状态 , 包括 Waiting、Running 和 Terminated。我在上图右边部分的方框中用不同的颜色标记了这三种 Container states , 另外在括号内部还对相同 Container states 的不同情况作了区分。

  • Waiting : 容器正在等待某些条件满足 , 例如正在拉取镜像 , 或者应用 Secret 数据。

  • Running : 容器正在运行中。

  • Terminated : 容器已经终止 , 可能是正常结束或者因为某些原因失败。如果你使用 kubectl describe pod 或者 kubectl get pod 命令来查询包含 Terminated 状态的容器的 Pod 时 , 你会看到容器进入此状态的原因、退出代码以及容器执行期间的起止时间。

• Pod Status : 在执行 kubectl get pod 命令时返回的 Pod 状态 , 该字段是 Pod 内所有容器状态的一个聚合 , 具体的源代码参见 printPod 函数.有以下几个常见的状态 :

  • Init:N/M : Pod 包含 M 个 init 容器 , 其中 N 个已经运行完成。

  • Init:Error : Pod 中的某个 init 容器执行失败。

  • Init:CrashLoopBackOff : Pod 中的某个 init 容器多次失败。

  • Pending : Pod 尚未开始创建 init 容器。

  • PodInitializing : Pod 已经执行完所有 init 容器 , 在等待创建主容器。

  • ContainerCreating : 当 Pod 中不包含 init 容器时 , 在等待创建主容器时会显示这个状态。

  • Running : Pod 中的所有容器都在运行中。

• Pod Ready : 以 Ready 的容器数量 / 所有容器的数量的形式展示。

测试完毕后 , 执行以下命令删除这个 Job。

kubectl delete -f 1-job-cannot-complete.yaml

2.2 问题 2 : 日志转发和指标收集的 Sidecar 容器

日志转发和指标收集的 sidecar 容器应该在主应用容器之前启动 , 以便能够完整地收集日志和指标。如果 sidecar 容器在主应用容器之后启动 , 而主应用容器在启动时崩溃 , 则可能会导致日志丢失( 取决于日志是否通过共享卷或者通过 Localhost 网络来进行收集 ) 。 另外 , 在 Pod 停止时 , 如果 sidecar 容器先于其他容器退出 , 也会导致日志丢失的问题。

2.3 问题 3 : 服务网格

服务网格的 sidecar 容器需要在其他容器之前运行并准备就绪 , 以确保流量能够正确地通过服务网格。在关闭时 , 如果服务网格容器先于其他容器终止 , 也可能会导致流量异常。

2.4 问题 4 : 配置/密钥

当前 , 一些 Pod 使用 init 容器来获取配置/密钥 , 然后使用 sidecar 容器来持续监视变更并将更新推送给主容器 , 这需要两个独立的容器来实现。也许可以考虑使用同一个 sidecar 容器来处理这两种情况 , 以简化实现。

3 什么是原生 Sidecar 容器

Kubernetes 1.28 引入了一种新型容器 - sidecar 容器。Kubernetes 将 sidecar 容器作为 init 容器的一个特例来实现 , 在 Pod 启动后 , sidecar 容器仍将保持运行状态。

具体的实现方式是在 init 容器中添加了一个新的 restartPolicy 字段 , 该字段在 SidecarContainers 特性门控启用时可用(该特性自 Kubernetes v1.29 起默认启用)。该字段是可选的 , 如果对其设置 , 则唯一有效的值为 Always。设置了这个字段以后 , init 容器就成为了 sidecar 容器 , 它们会在 Pod 的整个生命周期内持续运行 , 而不是像 init 容器那样在成功执行完任务后就退出。

apiVersion: v1
kind: Pod
spec:
  initContainers:
  - name: secret-fetch
    image: secret-fetch:1.0
  - name: network-proxy
    image: network-proxy:1.0
    restartPolicy: Always
  containers:
  ...

接下来让我们通过一些实验来深入理解 sidecar 容器的特性。

4. 环境准备

在本文中 , 我们将使用 Kind 来创建一个 Kubernetes 集群。Kind 是一个用于在 Docker 容器中运行本地 Kubernetes 集群的工具 , 它使用 Docker 容器作为节点 , 并在这些节点上运行 Kubernetes 的相关组件。

在 Kind 配置文件中启用 SidecarContainers 特性门控 , 如下所示 :

kind: Cluster
apiVersion: kind.x-k8s.io/v1alpha4
featureGates:
  SidecarContainers: true

然后执行以下命令创建一个 Kubernetes 集群 , 集群的版本为 v1.28.0。

kind create cluster --name=sidecar-demo-cluster \
--image kindest/node:v1.28.0 \
--config sidecar-feature-enable.yaml

5. Init 容器和主容器

首先我们先来观察一下只有 init 容器和普通主容器的情况。在下面的示例中 , 我们定义了 3 个 init 容器和 2 个主容器。

apiVersion: v1
kind: Pod
metadata:
  name: myapp
spec:
  initContainers:
    - name: init-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 1 is starting..."
          echo "init container 1 is doing some tasks..."
          sleep 10
          echo "init container 1 completed tasks and exited"
    - name: init-container-2
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 2 is starting..."
          echo "init container 2 is doing some tasks..."
          sleep 10
          echo "init container 2 completed tasks and exited"
    - name: init-container-3
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 3 is starting..."
          echo "init container 3 is doing some tasks..."
          sleep 10
          echo "init container 3 completed task and exited"
  containers:
    - name: main-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "main container 1 is starting..."
          while true; do
            echo "main container 1 is doing some tasks..."
            sleep 3
          done
    - name: main-container-2
      image: busybox:1.35
      command: [ "sh", "-c" ]
      args:
        - |
          echo "main container 2 is starting..."
          while true; do
            echo "main container 2 is doing some tasks..."
            sleep 3
          done

执行以下命令应用上面的 Pod 资源。

kubectl apply -f 2-init-and-main-containers.yaml

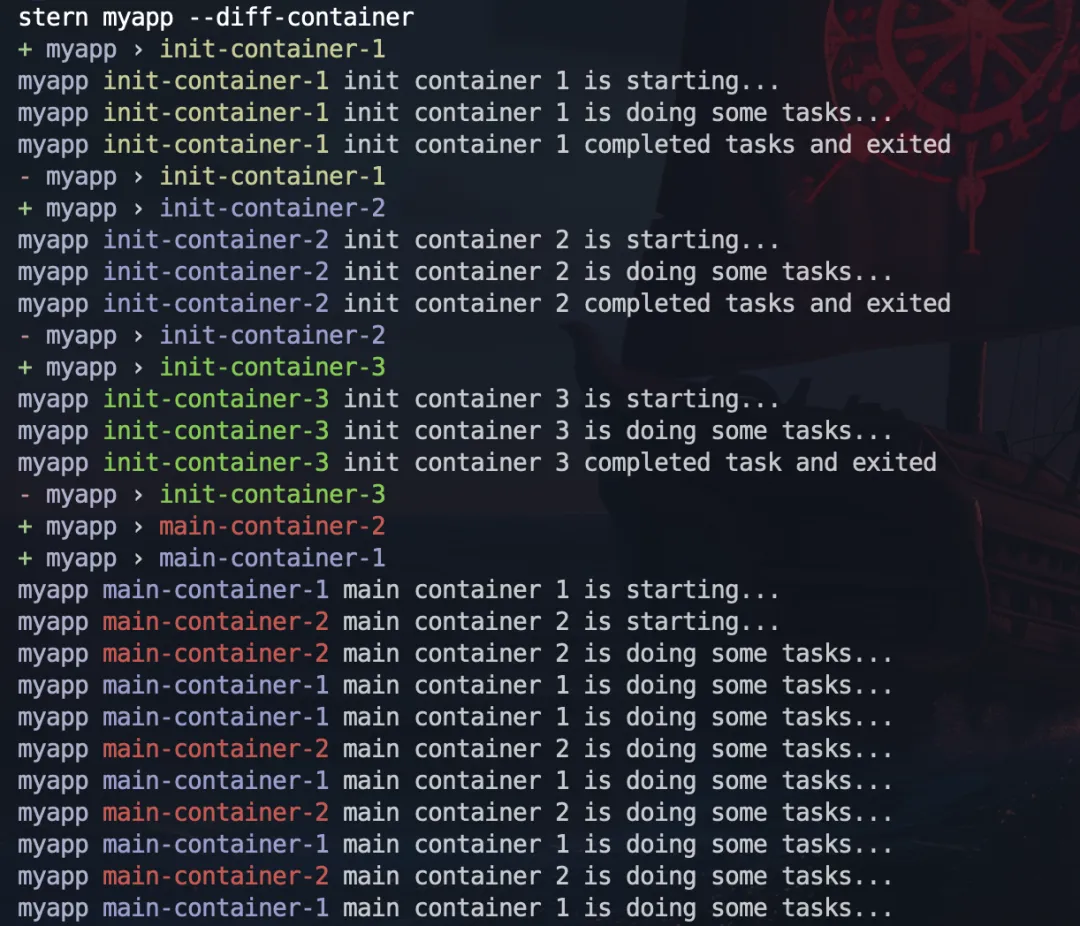

执行 stern 命令查看 Pod 的日志 , 可以看到 3 个 init 容器是按照定义的顺序依次启动的。每个 init 容器在执行完任务后都会正常退出 , 而下一个 init 容器则会等到前一个 init 容器退出后才会开始启动。

等到所有的 init 容器退出后 , 两个主容器才会开始启动 , 两个主容器之间的启动并没有先后顺序。

如果我们提前在另一个窗口执行 kubectl get pod -w 命令 , 可以观察到 Pod 的状态变化。

NAME    READY   STATUS    RESTARTS   AGE
myapp   0/2     Pending   0          0s
myapp   0/2     Pending   0          0s
myapp   0/2     Init:0/3   0          0s
myapp   0/2     Init:0/3   0          1s
myapp   0/2     Init:1/3   0          12s
myapp   0/2     Init:1/3   0          13s
myapp   0/2     Init:2/3   0          23s
myapp   0/2     Init:2/3   0          24s
myapp   0/2     PodInitializing   0          34s
myapp   2/2     Running           0          35s

每行状态的解释如下 , 完整的 Pod 资源内容请查看 logs/2-init-and-main-containers-status.yaml 文件 :

1. Pod 创建后还未被调度。

2. Pod 已经被调度到 Node 上 , 但是容器还未被创建。

3. 等待创建第 1 个 init 容器。

4. 第 1 个 init 容器正在运行。

5. 第 1 个 init 容器正常退出 , 等待创建第 2 个 init 容器。

6. 第 2 个 init 容器正在运行。

7. 第 2 个 init 容器正常退出 , 等待创建第 3 个 init 容器。

8. 第 3 个 init 容器正在运行。

9. 所有的 init 容器都已经正常退出 , 等待创建 main-container-1 和 main-container-2 两个主容器。

10. 两个主容器都正在运行。

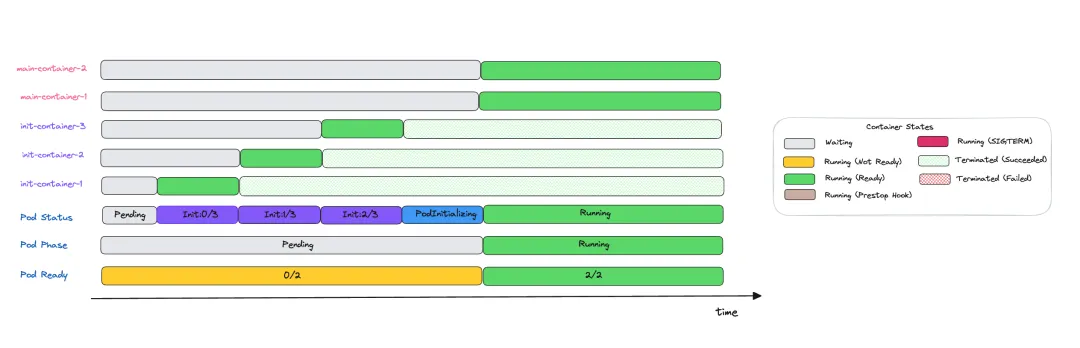

下面这张图展示了上面描述的 Pod 状态变化过程 :

测试完毕后 , 执行以下命令删除这个 Pod。

# 执行 --force 参数立即删除 Pod ,方便我们快速进行实验
# 不等待 terminationGracePeriodSeconds(默认是 30s)时间就让 Kubelet 强制发送 SIGKILL 信号 , 因为我们当前的容器并不会处理 SIGTERM 信号 , 这将在第 9 小节中会进一步说明
# 如果这里不使用 --force 参数 , 容器将等待 30s 后容器才会退出 ,
kubectl delete -f 2-init-and-main-containers.yaml --force

6 Init 容器、Sidecar 容器和主容器

接下来 , 我们在 Pod 中引入 sidecar 容器 , sidecar 容器是设置了 restartPolicy: Always 的 init 容器。在下面的示例中 , 我们定义了 3 个 init 容器、2 个 sidecar 容器和 2 个主容器。

apiVersion: v1
kind: Pod
metadata:
  name: myapp
spec:
  initContainers:
    - name: init-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 1 is starting..."
          echo "init container 1 is doing some tasks..."
          sleep 10
          echo "init container 1 completed tasks and exited"
    - name: sidecar-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "sidecar container 1 is starting..."
          while true; do
            echo "sidecar container 1 is doing some tasks..."
            sleep 3
          done
      restartPolicy: Always # sidecar 容器是设置了 restartPolicy: Always 的 init 容器
    - name: sidecar-container-2
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "sidecar container 2 is starting..."
          while true; do
            echo "sidecar container 2 is doing some tasks..."
            sleep 3
          done
      restartPolicy: Always
  containers:
    - name: main-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "main container 1 is starting..."
          while true; do
            echo "main container 1 is doing some tasks..."
            sleep 3
          done
    - name: main-container-2
      image: busybox:1.35
      command: [ "sh", "-c" ]
      args:
        - |
          echo "main container 2 is starting..."
          while true; do
            echo "main container 2 is doing some tasks..."
            sleep 3
          done

执行以下命令应用上面的 Pod 资源。

kubectl apply -f 3-init-and-sidecar-and-main-containers.yaml

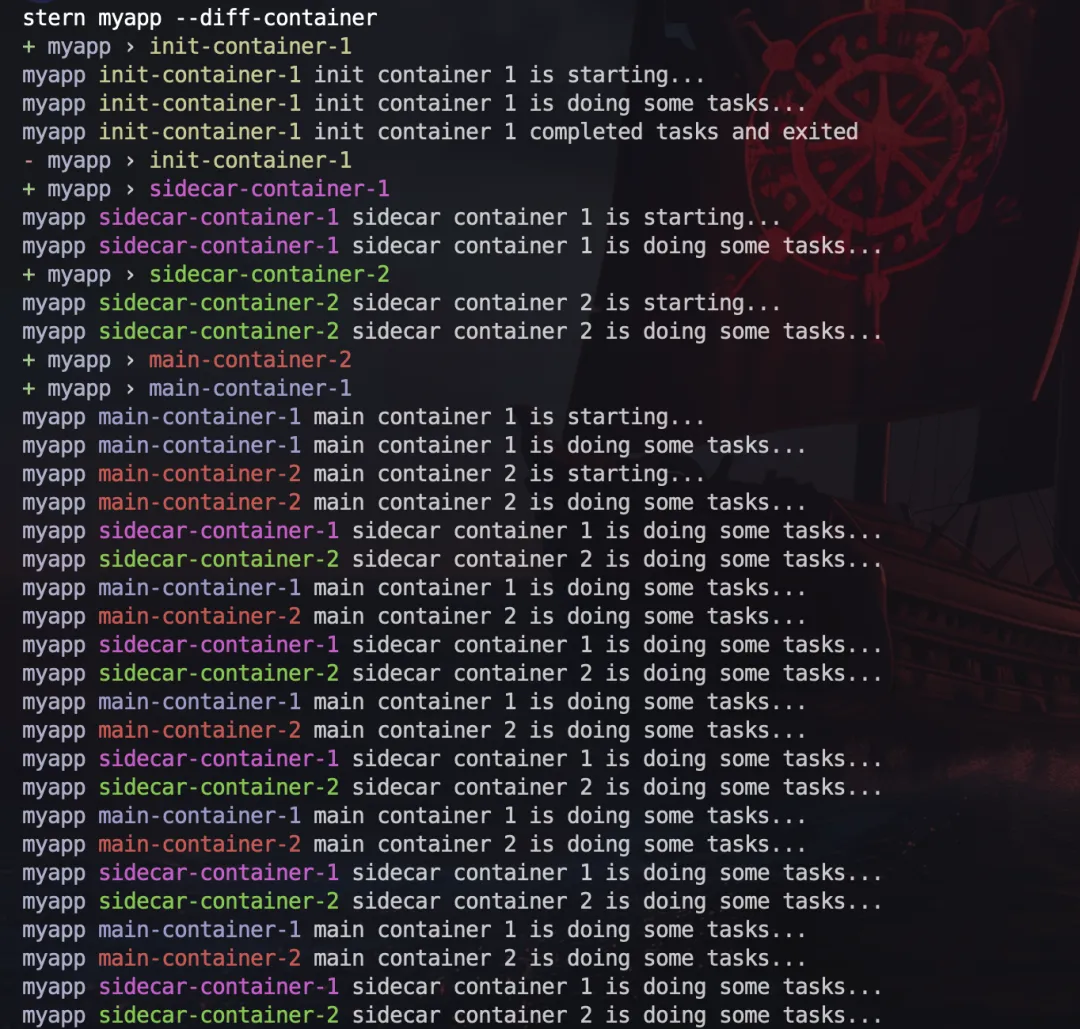

从日志中我们可以清晰地看到整个 Pod 的启动过程。首先 , init-container-1 作为第一个 init 容器启动 , 在成功执行完任务后正常退出。

接下来 , sidecar-container-1 作为第一个 sidecar 容器开始启动 , 接着是 sidecar-container-2 容器 。与 init 容器类似 , sidecar 容器也是按照定义的顺序逐个启动的。不同的是 , sidecar 不会像 init 容器那样在完成任务后退出。这确保了 sidecar 容器可以在 Pod 的整个生命周期内提供辅助功能。

当两个 sidecar 容器启动并成功运行后 , 两个主容器才会开始启动。两个主容器之间并没有固定的启动顺序 , 它们几乎是同时启动的。

最后我们可以看到 sidecar 容器和主容器会一直运行 , 交替输出日志。

如果我们提前在另一个窗口执行 kubectl get pod -w 命令 , 可以观察到 Pod 的状态变化。

NAME    READY   STATUS    RESTARTS   AGE
myapp   0/4     Pending   0          0s
myapp   0/4     Pending   0          0s
myapp   0/4     Init:0/3   0          0s
myapp   0/4     Init:0/3   0          1s
myapp   0/4     Init:1/3   0          11s
myapp   1/4     Init:2/3   0          12s
myapp   2/4     PodInitializing   0          13s
myapp   4/4     Running           0          14s

每行状态的解释如下 , 完整的 Pod 资源内容请查看 logs/3-init-and-sidecar-and-main-containers-status.yaml 文件 :

1. Pod创建后还未被调度。

2. Pod已经被调度到 Node 上 , 但是容器还未被创建。

3. 等待创建第 1 个 init 容器。

4. 第 1 个 init 容器正在运行。

5. 第 1 个 init 容器正常退出 , 等待创建第 1 个 sidecar 容器。

6. 第 1 个 sidecar 容器正在运行 , 等待创建第 2 个 sidecar 容器。

7. 第 2 个 sidecar 容器正在运行 , 等待创建 main-container-1 和 main-container-2 两个主容器。

8. 两个主容器都正在运行。

注意 READY 字段显示的容器数量是 4(2个 sidecar 容器 + 2 个主容器) , 而不是 2。这是因为 sidecar 容器也被包含在内 , 而 init 容器并不会被计算在内 , 因为 init 容器执行完任务就退出了。

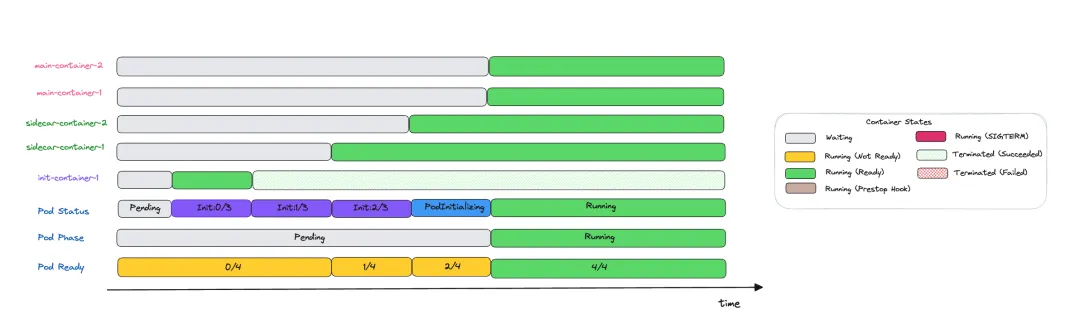

下面这张图展示了上面描述的 Pod 状态变化过程 :

测试完毕后 , 执行以下命令删除这个 Pod。

kubectl delete -f 3-init-and-sidecar-and-main-containers.yaml --force

7. Sidecar 容器的 RestartPolicy

我们前面提到过 , sidecar 容器是通过在原有的 init 容器中设置 restartPolicy: Always 来实现的。这意味着如果 sidecar 容器异常退出 , kubelet 会自动重启它 , 从而确保 sidecar 容器在 Pod 的整个生命周期内都能一直运行。 在以下示例中 , 我们定义了两个 sidecar 容器 , 并分别设置它们运行 20 秒和 30 秒后退出。通过这种方式 , 我们可以观察 sidecar 容器的重启行为。

apiVersion: v1
kind: Pod
metadata:
  name: myapp
spec:
  initContainers:
    - name: init-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 1 is starting..."
          echo "init container 1 is doing some tasks..."
          sleep 10
          echo "init container 1 completed tasks and exited"
    - name: sidecar-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args: # sidecar 容器完成任务后退出
        - |
          echo "sidecar container 1 is starting..."
          echo "sidecar container 1 is doing some tasks..."
          sleep 20
          echo "sidecar container 1 completed tasks and exited"
      restartPolicy: Always
    - name: sidecar-container-2
      image: busybox:1.35
      command: ["sh", "-c"]
      args:  # sidecar 容器完成任务后退出
        - |
          echo "sidecar container 2 is starting..."
          echo "sidecar container 2 is doing some tasks..."
          sleep 30
          echo "sidecar container 2 completed tasks and exited"
      restartPolicy: Always
  containers:
    - name: main-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "main container 1 is starting..."
          while true; do
            echo "main container 1 is doing some tasks..."
            sleep 3
          done
    - name: main-container-2
      image: busybox:1.35
      command: [ "sh", "-c" ]
      args:
        - |
          echo "main container 2 is starting..."
          while true; do
            echo "main container 2 is doing some tasks..."
            sleep 3
          done

执行以下命令应用上面的 Pod 资源。

kubectl apply -f 4-sidecar-containers-restart.yaml

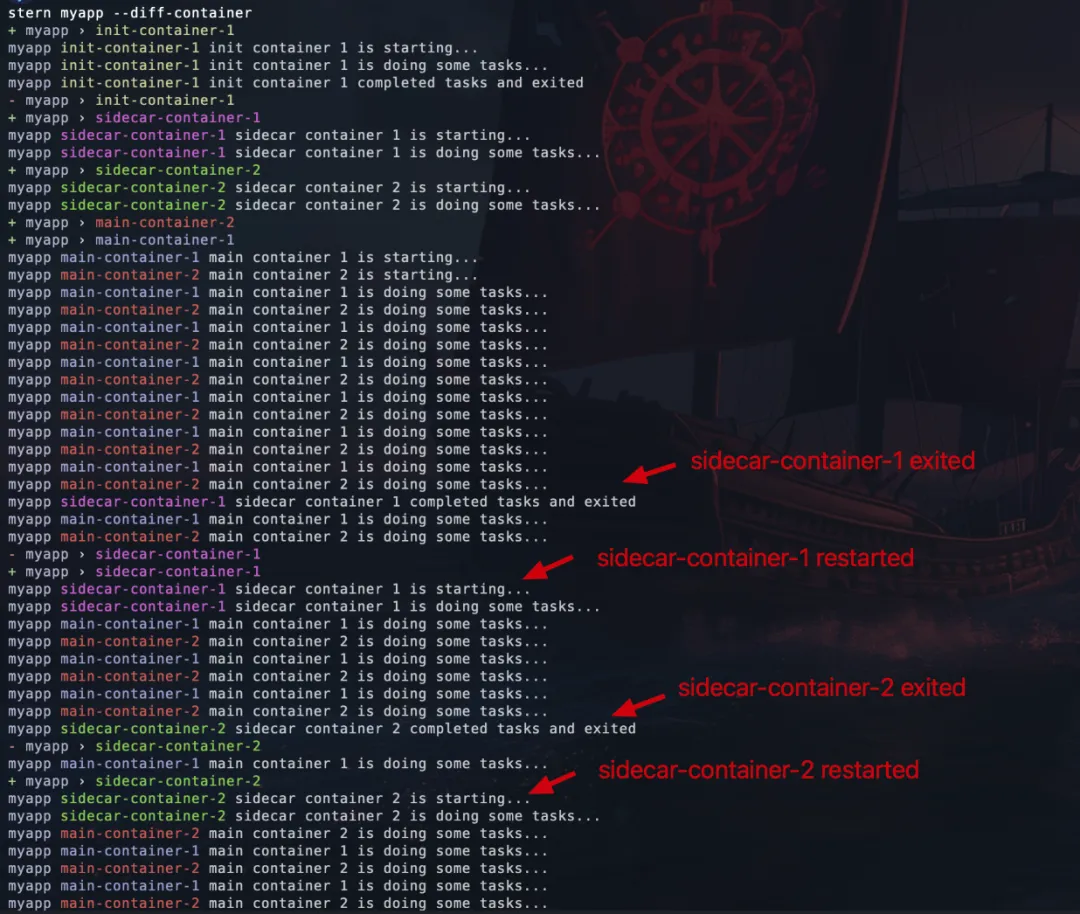

通过日志我们可以看到 sidecar-container-1 和 sidecar-container-2 分别在 20 秒和 30 秒后退出 , 然后又被重新启动了。

如果我们提前在另一个窗口执行 kubectl get pod -w 命令 , 可以观察到 Pod 的状态变化。

NAME    READY   STATUS    RESTARTS   AGE
myapp   0/4     Pending   0          0s
myapp   0/4     Pending   0          0s
myapp   0/4     Init:0/3   0          0s
myapp   0/4     Init:0/3   0          1s
myapp   0/4     Init:1/3   0          11s
myapp   1/4     Init:2/3   0          12s
myapp   2/4     PodInitializing   0          13s
myapp   4/4     Running           0          14s
myapp   3/4     Running           0          32s
myapp   4/4     Running           1 (2s ago)   33s
myapp   3/4     Running           1 (11s ago)   42s
myapp   4/4     Running           2 (1s ago)    43s

每行状态的解释如下 , 完整的 Pod 资源内容请查看 logs/4-sidecar-containers-restart-status.yaml 文件 :

1. Pod创建后还未被调度。

2. Pod 已经被调度到 Node 上 , 但是容器还未被创建。

3. 等待创建第 1 个 init 容器。

4. 第 1 个 init 容器正在运行。

5. 第 1 个 init 容器正常退出 , 等待创建第 1 个 sidecar 容器。

6. 第 1 个 sidecar 容器正在运行 , 等待创建第 2 个 sidecar 容器。

7. 第 2 个 sidecar 容器正在运行 , 等待创建 main-container-1 和 main-container-2 两个主容器。

8. 两个主容器都正在运行。

9. sidecar-container-1 退出 , kubelet 根据 restartPolicy: Always 自动重启 sidecar-container-1。

10. sidecar-container-1 重启成功 , 所有容器都在运行状态。

11. sidecar-container-2 退出 , kubelet 根据 restartPolicy: Always 自动重启 sidecar-container-2。

12. sidecar-container-2 重启成功 , 所有容器都在运行状态。

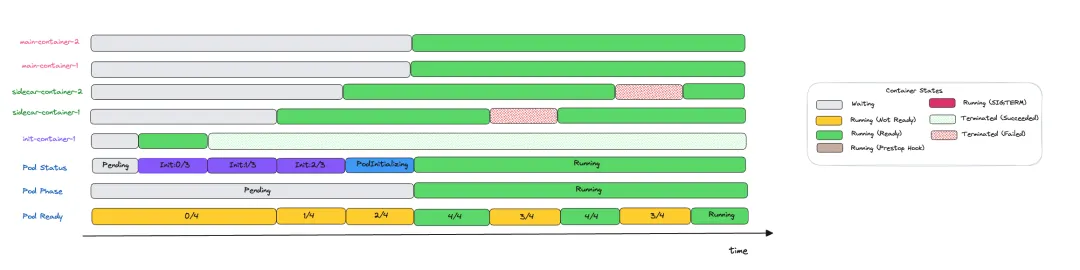

下面这张图展示了上面描述的 Pod 状态变化过程 :

测试完毕后 , 执行以下命令删除这个 Pod。

kubectl delete -f 4-sidecar-containers-restart.yaml --force

8 容器探针

在上面的实验中 , 我们知道了主容器要等到 sidecar 容器运行以后才会开始启动。那么 sidecar 容器的探针是否会影响到主容器的启动呢？也就是说 , 主容器是否需要等到 sidecar 容器 Ready 后才能启动呢？让我们通过以下实验来寻找答案。

sidecar 容器允许我们像主容器一样设置探针(startupProbe, readinessProbe, livenessProbe)来检查容器的健康状态。在下面的例子中 , 我们为两个 sidecar 容器分别添加了 readiness 探针 , 每个探针都会在容器启动后等待 30 秒才会通过。

apiVersion: v1
kind: Pod
metadata:
  name: myapp
spec:
  initContainers:
    - name: init-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 1 is starting..."
          echo "init container 1 is doing some tasks..."
          sleep 10
          echo "init container 1 completed tasks and exited"
    - name: sidecar-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "sidecar container 1 is starting..."
          while true; do
            echo "sidecar container 1 is doing some tasks..."
            sleep 3
          done
      restartPolicy: Always
      readinessProbe: # sidecar 容器的 readiness 探针等待 30 秒通过
        exec:
          command:
            - /bin/sh
            - -c
            - |
              echo "readiness probe of sidecar container 1 is starting..." >> /proc/1/fd/1
              sleep 30
              echo "readiness probe of sidecar container 1 passed successfully" >> /proc/1/fd/1
        timeoutSeconds: 999
    - name: sidecar-container-2
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "sidecar container 2 is starting..."
          while true; do
            echo "sidecar container 2 is doing some tasks..."
            sleep 3
          done
      restartPolicy: Always
      readinessProbe: # sidecar 容器的 readiness 探针等待 30 秒通过
        exec:
          command:
            - /bin/sh
            - -c
            - |
              echo "readiness probe of sidecar container 2 is starting..." >> /proc/1/fd/1
              sleep 30
              echo "readiness probe of sidecar container 2 passed successfully" >> /proc/1/fd/1
        timeoutSeconds: 999
  containers:
    - name: main-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "main container 1 is starting..."
          while true; do
            echo "main container 1 is doing some tasks..."
            sleep 3
          done
    - name: main-container-2
      image: busybox:1.35
      command: [ "sh", "-c" ]
      args:
        - |
          echo "main container 2 is starting..."
          while true; do
            echo "main container 2 is doing some tasks..."
            sleep 3
          done

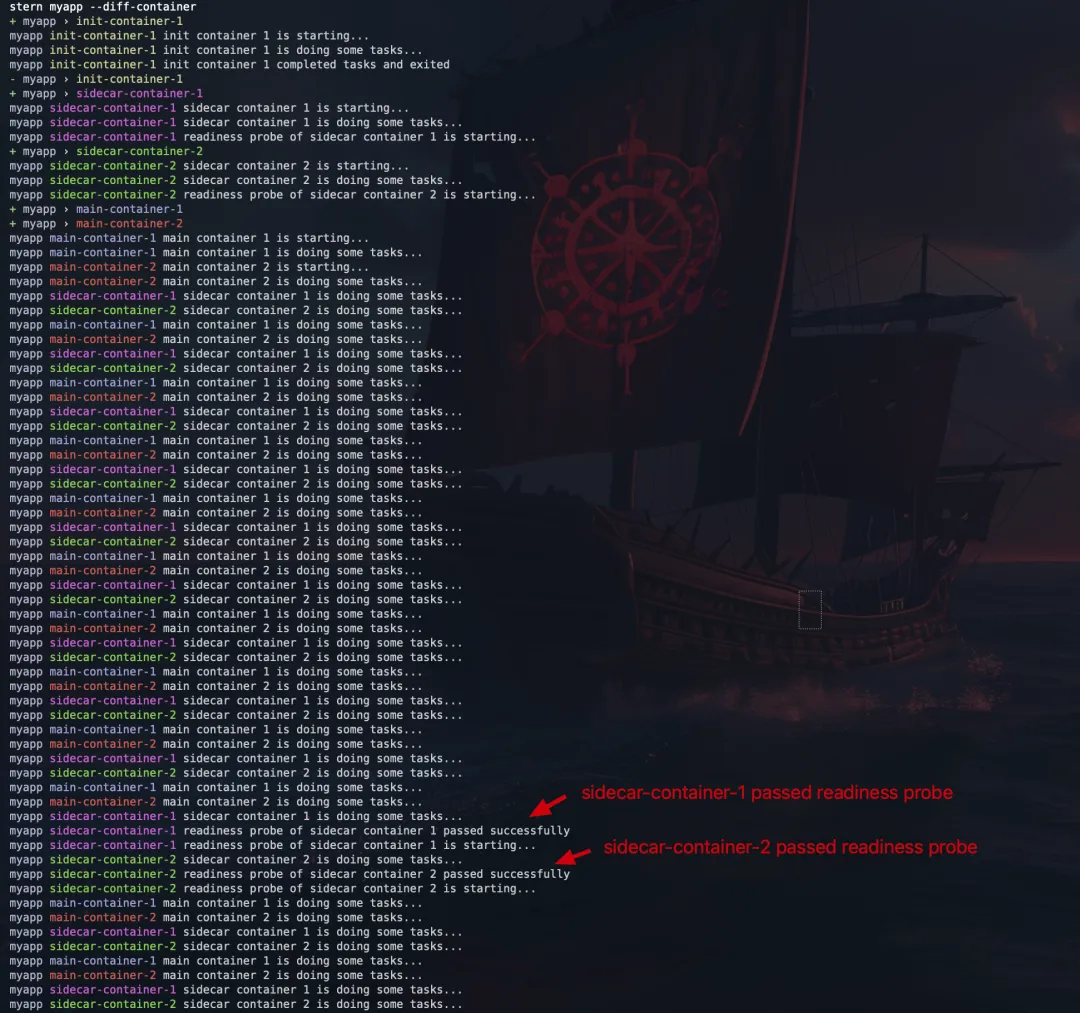

通过观察容器日志可以发现 , 两个主容器在 sidecar 容器的 readiness 探针通过之前就已经启动并开始执行任务了。 这表明主容器的启动并不需要等待 sidecar 容器达到 Ready 状态 , 只要 sidecar 容器处于 Running 状态即可。

如果我们提前在另一个窗口执行 kubectl get pod -w 命令 , 可以观察到 Pod 的状态变化。

NAME    READY   STATUS    RESTARTS   AGE
myapp   0/4     Pending   0          0s
myapp   0/4     Pending   0          0s
myapp   0/4     Init:0/3   0          0s
myapp   0/4     Init:0/3   0          1s
myapp   0/4     Init:1/3   0          11s
myapp   0/4     Init:2/3   0          12s
myapp   0/4     PodInitializing   0          13s
myapp   2/4     Running           0          14s
myapp   3/4     Running           0          42s
myapp   4/4     Running           0          43s

每行状态的解释如下 , 完整的 Pod 资源内容请查看 logs/5-readiness-probe-status.yaml 文件 : :

1. Pod 创建后还未被调度。

2. Pod 已经被调度到 Node 上 , 但是容器还未创建。

3. 等待创建第 1 个 init 容器。

4. 第 1 个 init 容器正在运行。

5. 第 1 个 init 容器正常退出 , 等待创建第 1 个 sidecar 容器。

6. 第 1 个 sidecar 容器正在运行 , 等待创建第 2 个 sidecar 容器。注意 , 此时 sidecar-container-1 并未处于 ready 状态 , 因为就绪探针还在执行中 , 也就是说一旦容器处于 Running 状态 , 下一个容器就会开始启动。

7. 第 2 个 sidecar 容器正在运行但并未处于 Ready 状态 , 等待创建 main-container-1 和 main-container-2 两个主容器。

8. 两个主容器都正在运行 , 并且处于 Ready 状态。

9. sidecar-container-1 通过就绪探针检查 , 进入 Ready 状态。

10. sidecar-container-2 通过就绪探针检查 , 进入 Ready 状态。

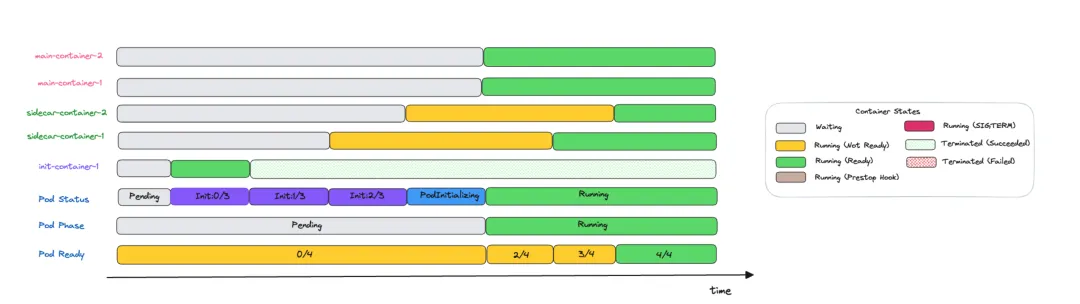

下面这张图展示了上面描述的 Pod 状态变化过程 :

测试完毕后 , 执行以下命令删除这个 Pod。

kubectl delete -f 5-readiness-probe.yaml --force

9. 容器的停止顺序

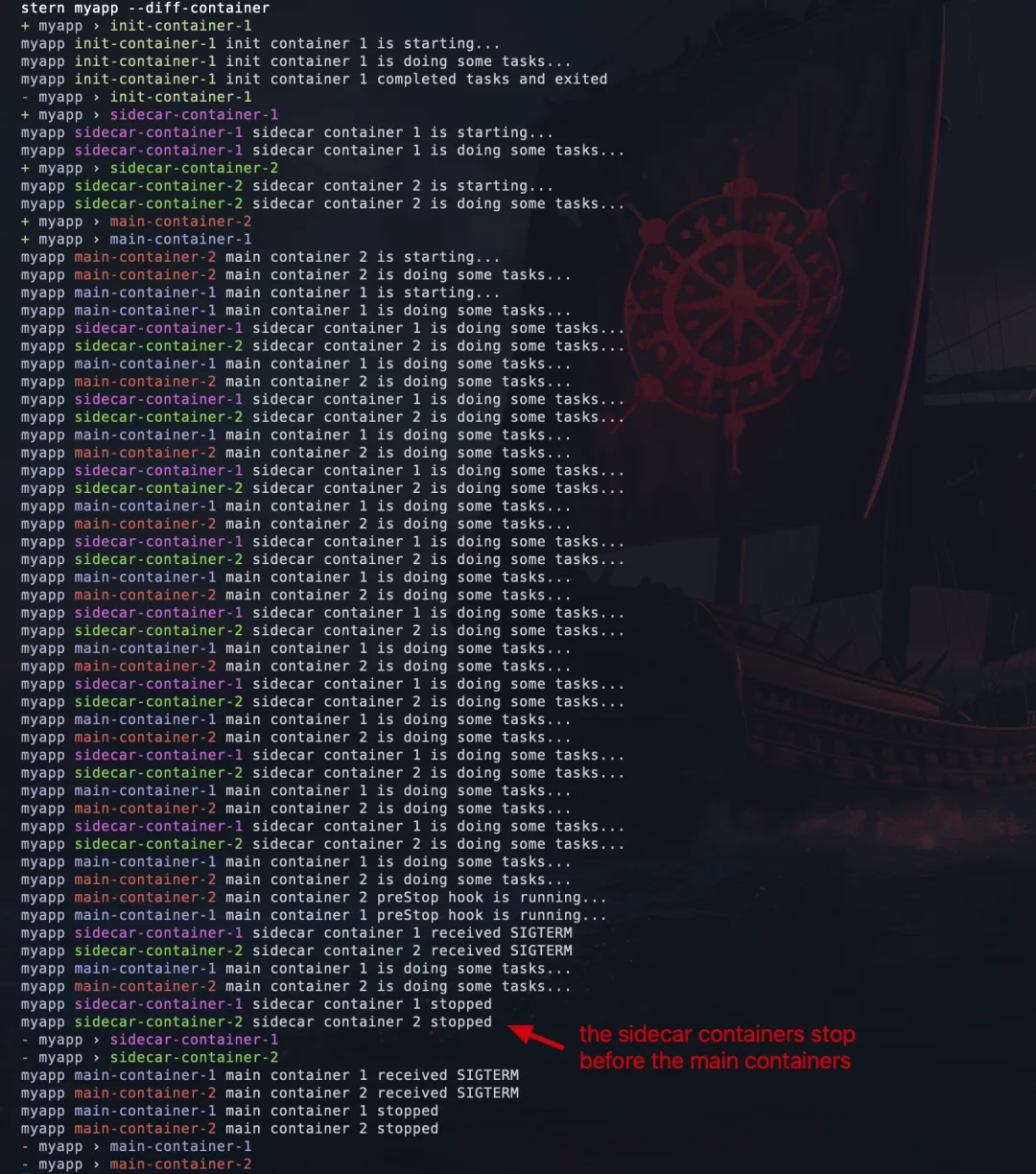

我们当前使用的 Kubernetes 版本是 1.28.0。让我们首先看看在这个版本中删除 Pod 时 , sidecar 容器和主容器的停止顺序是怎样的。

在下面的示例中 , 我们为主容器设置了 preStop hook。在容器停止之前 , Kubelet 会先执行 preStop hook 中定义的命令 , 然后才会发送 SIGTERM 信号给容器。

为了让容器接收到 SIGTERM 信号 , 我们在容器中使用了 trap 命令来捕获 SIGTERM 信号。另外 , 通常 hook 和 probe 的输出不会打印在 kubectl logs 中 , 为了方便我们通过日志来对容器的状态进行观察 , 这里使用了一种间接的方法 : 将输出重定向到 /proc/1/fd/1 文件中。

apiVersion: v1
kind: Pod
metadata:
  name: myapp
spec:
  initContainers:
    - name: init-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 1 is starting..."
          echo "init container 1 is doing some tasks..."
          sleep 10
          echo "init container 1 completed tasks and exited"
    - name: sidecar-container-1
      image: busybox:1.35
      command: [ "sh", "-c" ]
      args:
        - |
          echo "sidecar container 1 is starting..."
          sh -c "
            trap '
              echo \"sidecar container 1 received SIGTERM\";
              sleep 3;
              echo \"sidecar container 1 stopped\";
              exit 0
            ' TERM;

            while true; do
              echo \"sidecar container 1 is doing some tasks...\";
              sleep 3;
            done
          "
      restartPolicy: Always
    - name: sidecar-container-2
      image: busybox:1.35
      command: [ "sh", "-c" ]
      args:
        - |
          echo "sidecar container 2 is starting..."
          sh -c "
            trap '
              echo \"sidecar container 2 received SIGTERM\";
              sleep 3;
              echo \"sidecar container 2 stopped\";
              exit 0
            ' TERM;

            while true; do
              echo \"sidecar container 2 is doing some tasks...\";
              sleep 3;
            done
          "
      restartPolicy: Always
  containers:
    - name: main-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "main container 1 is starting..."
          exec sh -c "
            trap '
              echo \"main container 1 received SIGTERM\";
              sleep 10;
              echo \"main container 1 stopped\";
              exit 0
            ' TERM;

            while true; do
              echo \"main container 1 is doing some tasks...\";
              sleep 3;
            done
          "
      lifecycle:
        preStop:
          exec:
            command: ["sh", "-c", "echo 'main container 1 preStop hook is running...' >> /proc/1/fd/1; sleep 5"]
    - name: main-container-2
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "main container 2 is starting..."
          exec sh -c "
            trap '
              echo \"main container 2 received SIGTERM\";
              sleep 10;
              echo \"main container 2 stopped\";
              exit 0
            ' TERM;

            while true; do
              echo \"main container 2 is doing some tasks...\";
              sleep 3;
            done
          "
      lifecycle:
        preStop:
          exec:
            command: ["sh", "-c", "echo 'main container 2 preStop hook is running...' >> /proc/1/fd/1; sleep 5"]

执行以下命令应用上面的 Pod 资源。

kubectl apply -f 6-prestop-hook.yaml

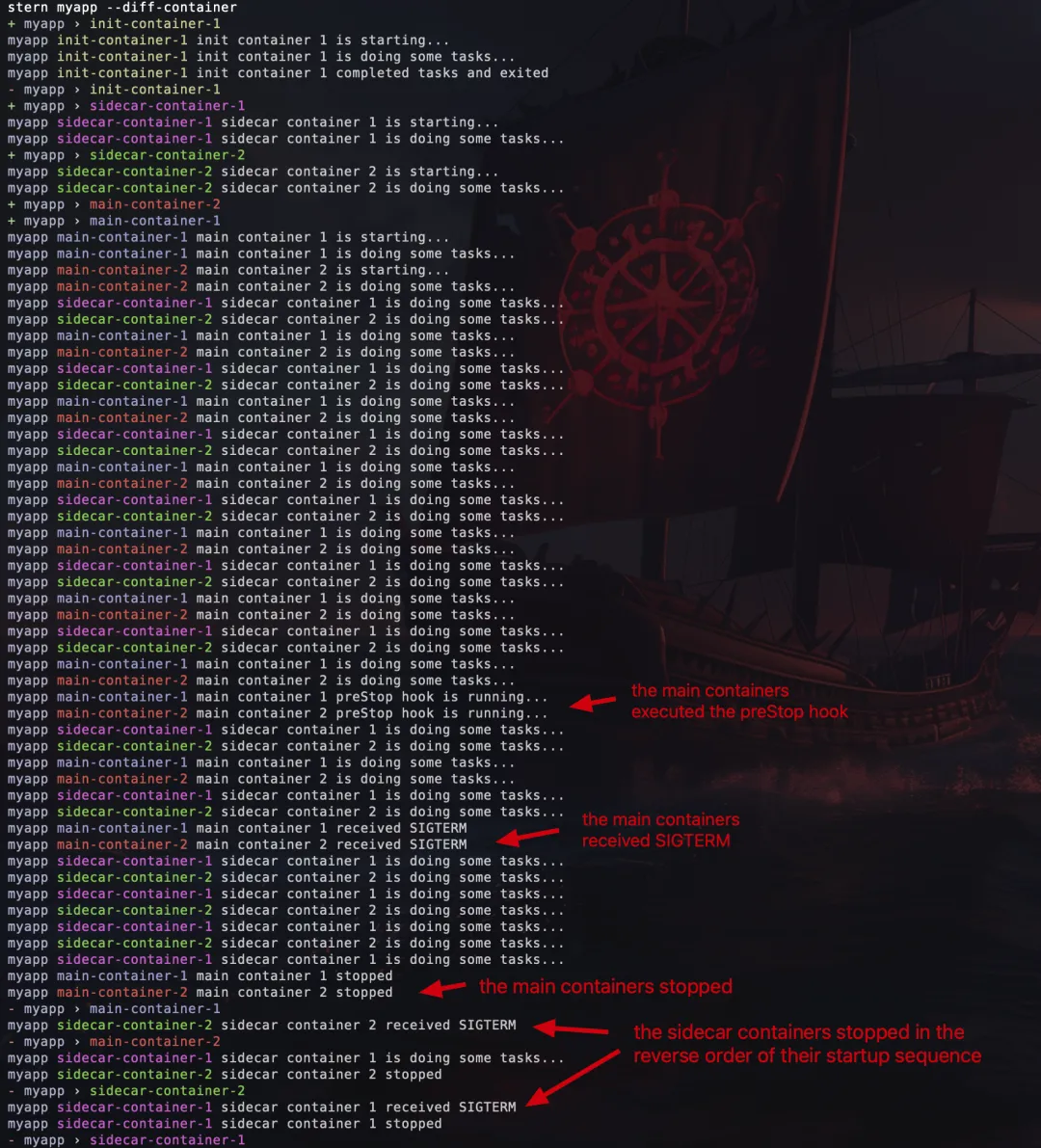

通过查看日志 , 可以看到主容器首先执行了 preStop hook , 然后接收到了 SIGTERM 信号 , 最后优雅地退出了。同时 , sidecar 容器也接收到了 SIGTERM 信号 , 但是它在主容器停止之前就已经停止了。

如果我们提前在另一个窗口执行 kubectl get pod -w 命令 , 可以观察到 Pod 的状态变化。

NAME    READY   STATUS    RESTARTS   AGE
myapp   0/4     Pending   0          0s
myapp   0/4     Pending   0          0s
myapp   0/4     Init:0/3   0          0s
myapp   0/4     Init:0/3   0          1s
myapp   0/4     Init:1/3   0          11s
myapp   1/4     Init:2/3   0          12s
myapp   2/4     PodInitializing   0          13s
myapp   4/4     Running           0          14s
myapp   4/4     Terminating       0          38s
myapp   0/4     Terminating       0          53s
myapp   0/4     Terminating       0          54s
myapp   0/4     Terminating       0          54s
myapp   0/4     Terminating       0          54s

每行状态的解释如下 , 完整的 Pod 资源内容请查看 logs/6-prestop-hook-status.yaml 文件 :

1. Pod 创建后还未被调度。

2. Pod 已经被调度到 Node 上 , 但是容器还未创建。

3. 等待创建第 1 个 init 容器。

4. 第 1 个 init 容器正在运行。

5. 第 1 个 init 容器正常退出 , 等待创建第 1 个 sidecar 容器。

6. 第 1 个 sidecar 容器正在运行 , 等待创建第 2 个 sidecar 容器。

7. 第 2 个 sidecar 容器正在运行 , 等待创建 main-container-1 和 main-container-2 两个主容器。

8. 两个主容器都正在运行。

9. 接收到 Pod 删除的请求 , 开始停止容器。

10. sidecar 容器和主容器都已经停止。

11. 在后面的几行 Terminating 中 , 容器的状态并不会发生变化。

以下这张图展示了上面描述的 Pod 状态变化过程 :

然而 , 由于 sidecar 容器可能会在主容器之前停止 , 这种情况仍然可能带来一些问题。例如 , 如果 sidecar 容器负责收集日志 , 那么可能会造成部分日志内容缺失。又比如 , 如果 sidecar 容器提供网络代理功能 , 那么它的提前退出可能会导致主容器的网络连接中断。

为了解决这个问题 , 从 Kubernetes 1.29 版本开始 , 如果 Pod 中包含一个或多个 sidecar 容器 , kubelet 将延迟向这些 sidecar 容器发送 SIGTERM 信号 , 直到最后一个主容器完全终止。sidecar 容器将按照它们在 Pod spec 中定义的相反顺序终止。这确保了 sidecar 容器继续为 Pod 中的其他容器提供服务 , 直到不再需要它们。

下面让我们创建一个 Kubernetes 1.29 版本的集群 , 然后再次测试 sidecar 容器的停止顺序。由于在 1.29 版本中 SidecarContainers 这个特性已经成为 Beta 版本 , 因此默认是开启的。

kind create cluster --name=sidecar-demo-cluster-2 \
--image kindest/node:v1.29.0

通过分析以下日志 , 我们可以清晰地看到容器退出的整个过程。首先两个主容器的 preStop hook 被执行 , 然后主容器接收到 Kubelet 发送的 SIGTERM 信号并正常退出。等到主容器完全退出后 , sidecar-container-1 才会接收到 SIGTERM 信号并正常退出。最后 , sidecar-container-2 接收到 SIGTERM 信号并正常退出。

下面这张图描述了 1.29 版本的 sidecar 容器的停止顺序 :

测试完毕后 , 执行以下命令删除这个 Pod。

kubectl delete -f 6-prestop-hook.yaml --force

10 容器资源的 Request 和 Limit

在 Kubernetes 中 , 我们可以为容器设置资源请求(request ) 和资源限制 ( limit ) 。当你为 Pod 中的容器指定了资源 request ( 请求 ) 时 , kube-scheduler 就根据该信息决定将 Pod 调度到哪个节点上。 当你为容器指定了资源 limit ( 限制 ) 时 , kubelet 就可以确保运行的容器不会使用超出所设限制的资源。

在评估节点是否有足够的资源来运行 Pod 时 , kube-scheduler 会根据不同情况来计算 Pod 中容器资源的最大请求量。在没有引入 sidecar 容器的情况下 , 计算方式比较简单 : 资源的最大请求量是单个 init 容器的最大请求量与所有主容器请求量总和之间的最大值。

Max ( Max(initContainers), Sum(Containers) )

有了 sidecar 容器之后 , 计算公式会变得复杂一些。可以简单地分为两种情况 :

• 所有 sidecar 容器都是在 init 容器之后启动的。对于这种情况 , 我们只需要把所有 sidecar 容器的资源请求量与主容器的资源请求量相加 , 然后与单个 init 容器的最大请求量进行比较即可。

  Max ( Max(initContainers), Sum(Containers) + Sum(Sidecar Containers) )

• 有一个或者多个 sidecar 容器是在 init 容器之前启动的。在这种情况下 , 当计算 init 容器的最大请求量时 , 我们需要把在该 init 容器之前启动的 sidecar 容器也考虑在内。在这里 , 我们使用 InitContainerUse(i) 来表示当启动 i 个 init 容器时 , 所需的最大资源请求量 ( 等于该 init 容器的请求量 + 在该 init 容器之前启动的 sidecar 容器的请求量总和 ) :

  InitContainerUse(i) = Sum(sidecar containers with index < i) + InitContainer(i)

  最后将 InitContainerUse 与所有主容器以及在该 init 容器之后启动的 sidecar 容器的总和进行比较 , 取最大值。

  Max ( Max( each InitContainerUse ) , Sum(Sidecar Containers) + Sum(Containers) )

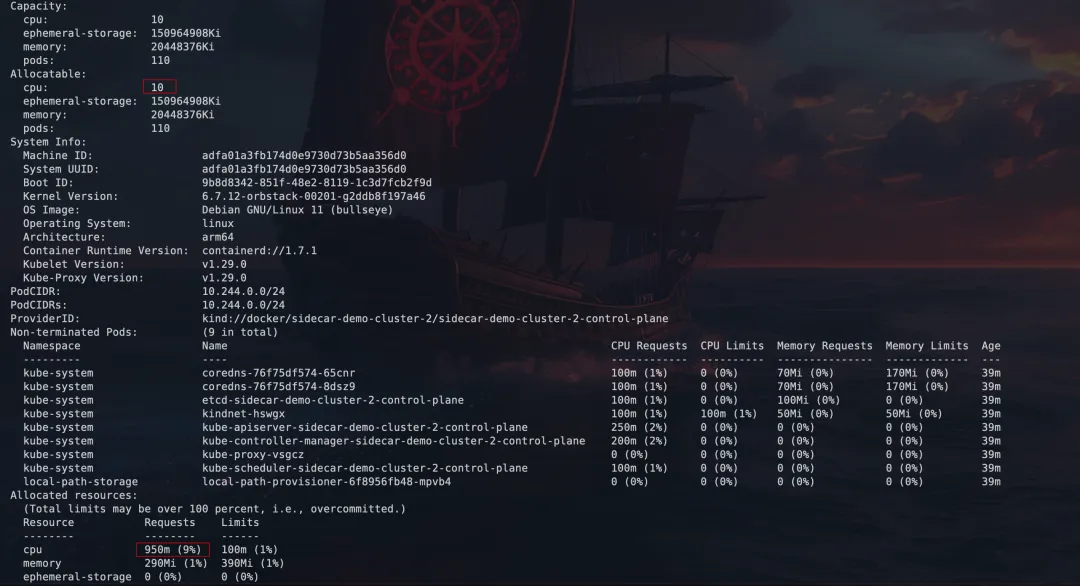

接下来我们用两个例子来验证上面的结论 , 当前 Kubernetes 集群中只有一个节点 , 使用 kubectl describe node 命令可以看到该节点总共有 10 个 CPU 可供分配 , 当前 CPU request 已经使用了 9% 的 CPU 资源 , 也就是说还有 9 个 完整的 CPU 可供分配。

在下面的示例中 , 我们为 init 容器设置了 9 个 CPU 的 request , 为 sidecar 容器和主容器也设置了总共 9 个 CPU 的 request , 这样 Pod 刚刚好被允许调度到节点上。如果你尝试将 init 容器的 CPU request 设置为 10 , 或者将任一 sidecar 容器或主容器的 CPU request 增加 1 , 那么这个 Pod 都将无法被调度到节点上。

# 7-resource-requests.yaml
apiVersion: v1
kind: Pod
metadata:
  name: myapp
spec:
  initContainers:
    - name: init-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 1 is starting..."
          echo "init container 1 is doing some tasks..."
          sleep 10
          echo "init container 1 completed tasks and exited"
      resources:
        requests:
          cpu: "9"
    - name: sidecar-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "sidecar container 1 is starting..."
          while true; do
            echo "sidecar container 1 is doing some tasks..."
            sleep 3
          done
      restartPolicy: Always
      resources:
        requests:
          cpu: "1"
    - name: sidecar-container-2
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "sidecar container 2 is starting..."
          while true; do
            echo "sidecar container 2 is doing some tasks..."
            sleep 3
          done
      restartPolicy: Always
      resources:
        requests:
          cpu: "1"
  containers:
    - name: main-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "main container 1 is starting..."
          while true; do
            echo "main container 1 is doing some tasks..."
            sleep 3
          done
      resources:
        requests:
          cpu: "3"
    - name: main-container-2
      image: busybox:1.35
      command: [ "sh", "-c" ]
      args:
        - |
          echo "main container 2 is starting..."
          while true; do
            echo "main container 2 is doing some tasks..."
            sleep 3
          done
      resources:
        requests:
          cpu: "4"

在第二个例子中 , 我们调整了容器的定义顺序 , 将 sidecar-container-1 移动到了 init-container-1 之前。虽然 Pod 的 CPU 资源请求总量没有改变 , 但你会发现这次 Pod 无法被调度到节点上了。这是因为在计算单个 init 容器的最大资源请求量时 , sidecar-container-1 的资源请求量也被计入了。原本 init-container-1 的资源请求量是 9 , 现在加上了 sidecar-container-1 的资源请求量 1 , 最大的资源请求量就变为了 10 , 超过了节点的可用资源。

# 8-resource-requests-init-container-after-sidecar-container.yaml
apiVersion: v1
kind: Pod
metadata:
  name: myapp
spec:
  initContainers:
    - name: sidecar-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "sidecar container 1 is starting..."
          while true; do
            echo "sidecar container 1 is doing some tasks..."
            sleep 3
          done
      restartPolicy: Always
      resources:
        requests:
          cpu: "1"
    - name: init-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "init container 1 is starting..."
          echo "init container 1 is doing some tasks..."
          sleep 10
          echo "init container 1 completed tasks and exited"
      resources:
        requests:
          cpu: "9"
    - name: sidecar-container-2
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "sidecar container 2 is starting..."
          while true; do
            echo "sidecar container 2 is doing some tasks..."
            sleep 3
          done
      restartPolicy: Always
      resources:
        requests:
          cpu: "1"
  containers:
    - name: main-container-1
      image: busybox:1.35
      command: ["sh", "-c"]
      args:
        - |
          echo "main container 1 is starting..."
          while true; do
            echo "main container 1 is doing some tasks..."
            sleep 3
          done
      resources:
        requests:
          cpu: "3"
    - name: main-container-2
      image: busybox:1.35
      command: [ "sh", "-c" ]
      args:
        - |
          echo "main container 2 is starting..."
          while true; do
            echo "main container 2 is doing some tasks..."
            sleep 3
          done
      resources:
        requests:
          cpu: "4"

11 在 Istio 中使用 Sidecar 容器

在没有原生 sidecar 容器的支持之前 , Istio 采用了一种变通的方法来保证 sidecar 容器在主容器之前启动 : 通过为 Istio 的 sidecar 容器添加一个 postStart hook , 该 hook 会阻塞其他容器的启动 , 直到 sidecar 代理完全运行为止。

spec:
  initContainers:
    - name: istio-init
      ...
  containers:
    - name: istio-proxy
      ...
      lifecycle:
        postStart:
          exec:
            command:
              - pilot-agent
              - wait

在 Istio 中可以通过将 holdApplicationUntilProxyStarts 设置为 true 来启用这个功能。

# 1.7 版本特性 https://github.com/istio/istio/pull/24737
istioctl install --set values.global.proxy.holdApplicationUntilProxyStarts=true

在 Kubernetes 1.28 发布 SidecarContainers 的功能之后 , 现在我们直接可以在 Istio 中使用原生的 sidecar 容器了 , 只需将 pilot 的ENABLE_NATIVE_SIDECARS 环境变量设置为 true 即可。

TAG=1.19.0-beta.0
curl -L https://github.com/istio/istio/releases/download/$TAG/istio-$TAG-linux-amd64.tar.gz | tar xz
./istioctl install --set values.pilot.env.ENABLE_NATIVE_SIDECARS=true -y

12 总结

本文首先回顾了传统 sidecar 模式存在的问题 , 包括 Job 无法正常终止、日志和指标收集不完整以及服务网格流量异常等等。随后 , 我们介绍了 Kubernetes 1.28 版本中引入的原生 sidecar 容器功能 , 这一功能旨在解决传统 sidecar 模式的局限性。我们还深入探讨了 sidecar 容器的其他特性 , 包括 sidecar 容器的启动顺序、重启策略、容器探针、停止顺序等。最后 , 我们简要地介绍了如何在 Istio 中利用原生 sidecar 容器来提升服务网格的可靠性。

参考链接

深入剖析 Kubernetes 原生 Sidecar 容器 (qq.com)
