ES8自2020年2月发布至今已有一年多时间 , 相较于es7而言 , 最大的改变是彻底删除_type , 并默认开启三层安全配置 , 进一步提高了集群安全性 , 同时kibana的实用性也进一步提升 , 大部分日常操作都可以通过web界面完成。本系列教程使用最新的es8.8版本 , 从运维角度出发 , 以构建日志平台为目的 , 以尽可能贴近实际生产的场景案例 , 优先使用简易的部署方式和kibana图形化界面操作。

1. 规划分析

1.1 集群架构

日志类业务 , 通常情况下首选热温架构。如果有数据归档存储需求 , 可加入冷节点存储归档数据。热节点使用高速SSD+小内存机器 , 温节点使用低速HDD+大内存机器 , 冷节点使用最便宜的DAS/SAN/磁带存储 , 组合达到最大性能和最低成本。

1.2 预估容量

原始数据量和索引后所占磁盘空间之间的比例大约为1.1, 所以20GB的原始数据预计会在磁盘上产生22GB的索引数据。加上副本分片(通常为1副本)后 , 此数值会翻倍 , 每天为44GB。在30天内 , 主副分片占用量为1320GB , 加上归档存储30天的数据(通常为0副本)占用量660GB , 总计1980GB , 这就是集群需要处理的总量。

1.3 热节点规模预估

在预估数据节点时 , 需要注意以下几点：

• 预留15%警戒磁盘水位空间。

• 为错误余量和后台活动预留+ 5％。

• 保留等效的数据节点以处理故障。

基于这些数据 , 我们便可以确定热节点所需的总磁盘空间和总内存量。

为保障数据完整性 , 避免单点故障 , 同一索引的主副分片不能位于同一节点 , 因此热温节点数量最少各2台。考虑到hot节点写入负载较高 , 为提高集群写入能力 , 规划三台节点 , 热节点的最低配置如下所示：

1.4 温节点规模预估

热节点上超出保留期的数据将会转移到温节点。通过计算这些节点需要存储的数据量，我们便可以预估所需的规模，计算时也需要将高磁盘水位线和后台活动预留的开销考虑在内。

温节点的最低配置如下所示

1.5冷节点规模预估

温节点上超出保留期的数据将会转移到冷节点。

本实验中仅使用一台冷节点为例演示，存储到冷节点的索引不设置副本数。冷节点的最低配置如下所示

1.6 master节点预估

除了数据节点，我们通常还需要专用master节点，在实际生产环境建议部署3台master节点，以便提高集群的弹性和可用性。由于这些节点不处理任何流量，所以它们的规模很小，后期随着业务集群规模增长再提高配置或增加master节点数。master节点的最低配置如下所示

2. 集群规划设计

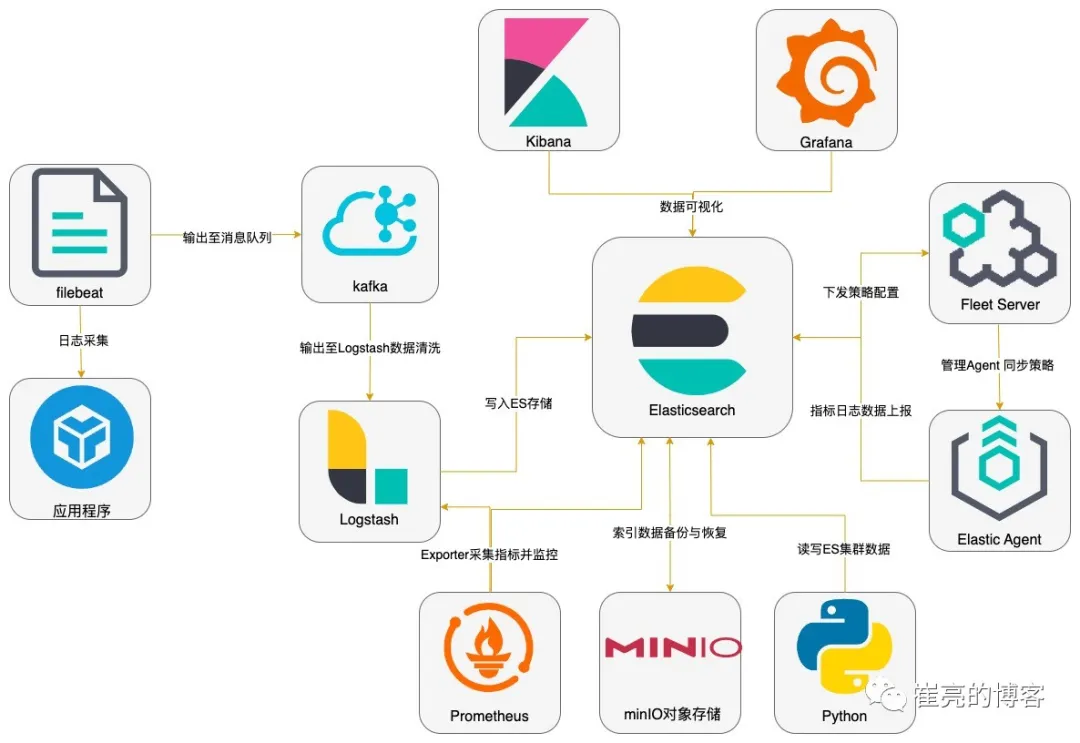

• 组件调用关系

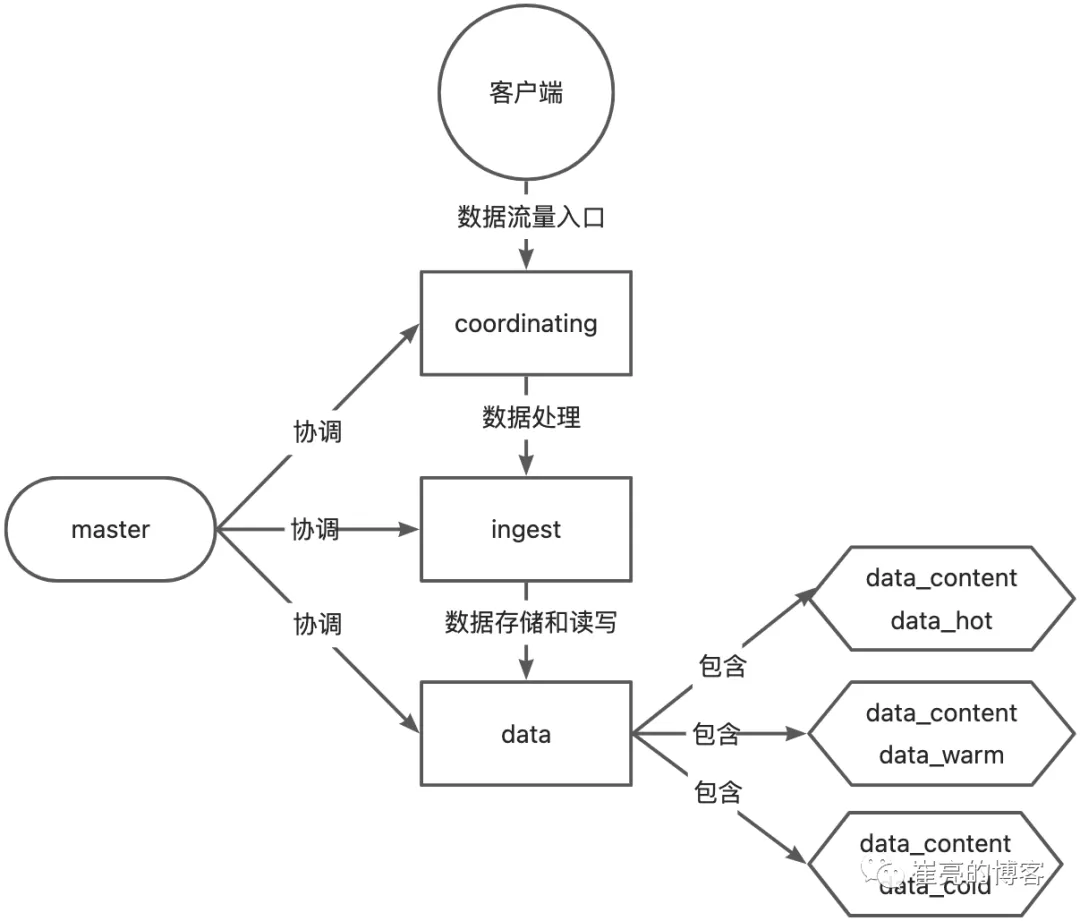

• ES集群组件关系



• 节点角色与配置

  建议将数据节点内存至少配置到4G以上，随着数据写入以及Elastic Agent部署，2G内存经常会出现OOM。考虑到es节点还需要运行logstash、kibana、filebeat、kafka等服务，集群角色与配置规划如下:

  主机名	CPU	内存	数据盘	es角色	其他服务	ip
  es-master	4C	4G	50	master,ingest	kibana、fleet server、filebeat、minIO、自定义APP、Grafana、Prometheus	192.168.10.132
  es-hot1	2C	4G	120G	data_content,data_hot	kafka、elastic agent	192.168.10.133
  es-hot2	2C	4G	120G	data_content,data_hot	kafka、elastic agent	192.168.10.134
  es-hot3	2C	4G	120G	data_content,data_hot	kafka、elastic agent	192.168.10.135
  es-warm1	2C	6G	600G	data_content,data_warm	logstash、elastic agent	192.168.10.136
  es-warm2	2C	6G	600G	data_content,data_warm	logstash、elastic agent	192.168.10.137
  es-cold	1C	2G	800G	data_content,data_cold	elastic agent	192.168.10.138

• 软件与系统版本

  操作系统：rockylinux:9.2

  内核版本：5.15.49

  ELK版本：8.8.2

  prometheus版本：2.45.0

  grafana版本：10.0.2
