Grafana是开源的可视化和数据监控分析工具软件。支持查询、呈现、告警和浏览指标。无视数据存储位置与数据库类型, 只要 Grafana能够访问到数据则可支持呈现。可通过简单的配置, 将时间序列数据库数据转换为图形和可视化效果。本文中示例数据以 Elasticsearch数据库为主, 其他类型数据设置方式类似。

1. 安装和配置

1.1. 工具安装

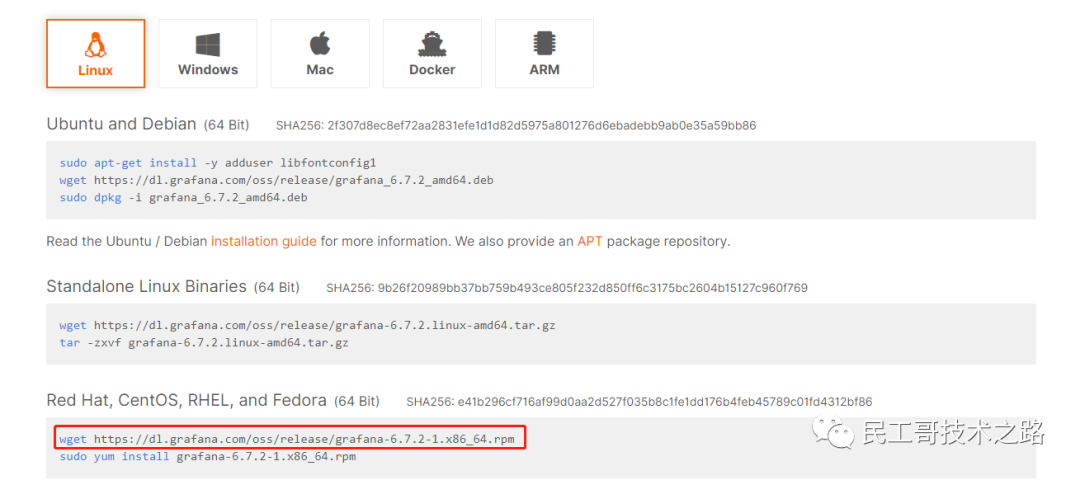

登陆Grafana官方下载地址https://grafana.com/grafana/download获得安装文件。

1.2. 在线安装

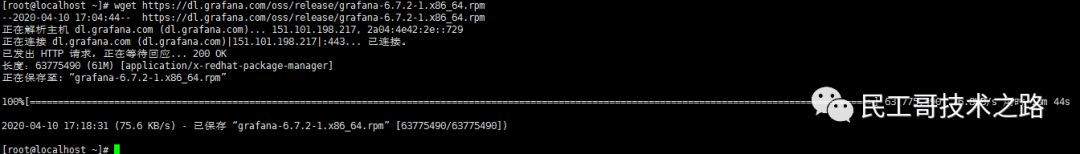

#下载源码包
wget https://dl.grafana.com/oss/release/grafana-6.7.2-1.x86_64.rpm

1.3. yum安装

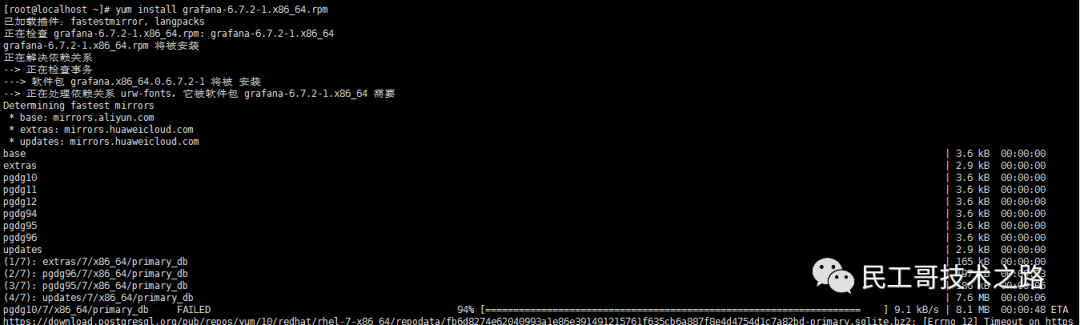

sudo yum install grafana-6.7.2-1.x86_64.rpm

1.3.1 初始化

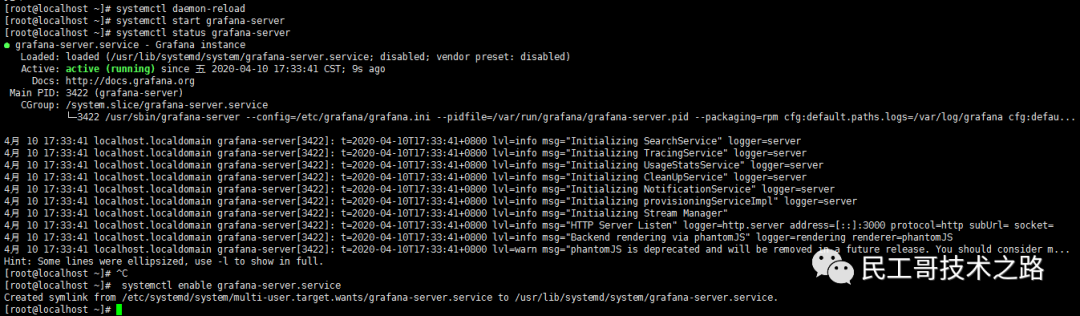

重载systemd配置 :

systemctl daemon-reload

启动服务 :

systemctl start grafana-server

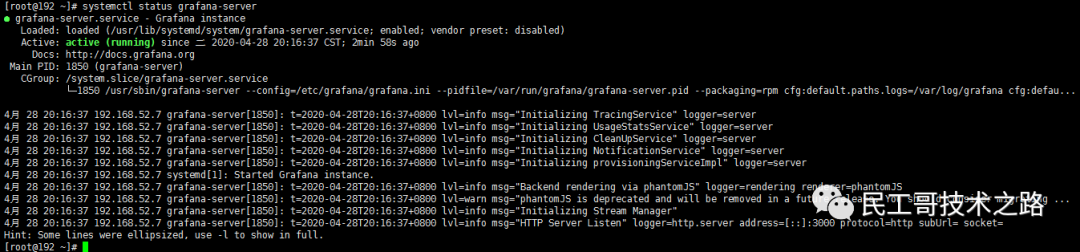

查看状态 :

systemctl status grafana-server

设置开机启动 :

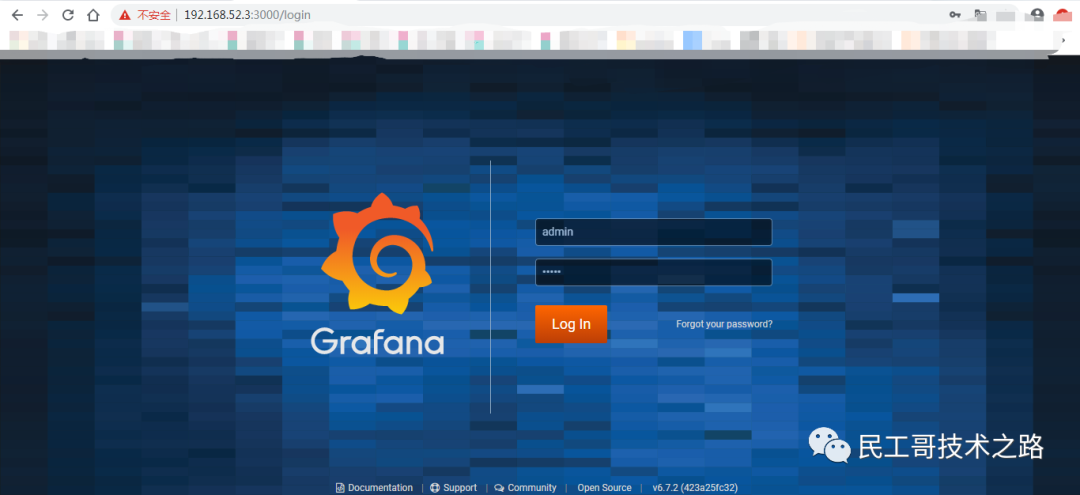

1.3.2 测试

注 : 需关闭防火墙或放开3000端口

地址 : http://IP地址:3000
默认账号密码 : admin/admin

2. 配置管理

2.1 环境配置

2.1.1 常用路径

二进制文件

/usr/sbin/grafana-server

启动脚本

/etc/init.d/grafana-server

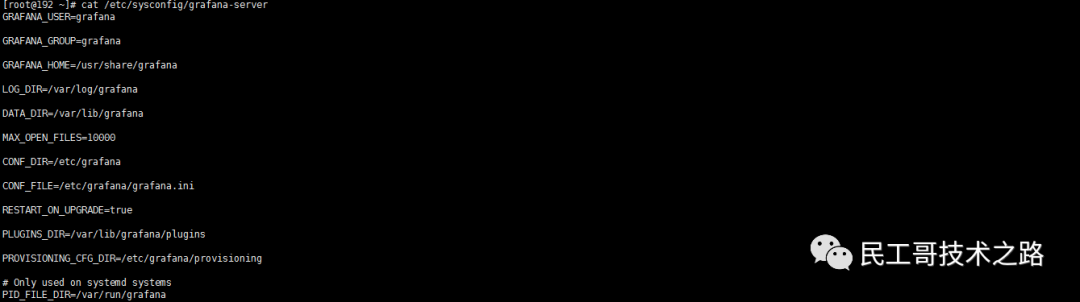

环境变量

/etc/sysconfig/grafana-server

配置文件

/etc/grafana/grafana.ini

systemd服务

grafana-server.service

日志

/var/log/grafana/grafana.log

2.1.2 常用命令

加载配置文件

systemctl daemon-reload

启动grafana服务

systemctl start grafana-server

设置开机启动

systemctl enable grafana-server.service

重启grafana服务

service grafana-server restart

查看运行状态

systemctl status grafana-server

2.1.3 配置文件说明

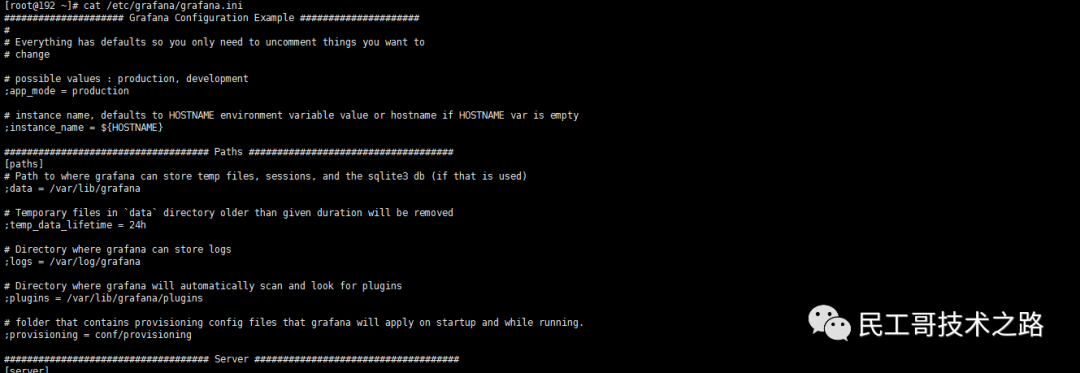

配置文件/etc/grafana/grafana.ini内容 :

【paths】
data=/var/lib/grafana#用来存储sqlite3、临时文件、会话等路径
logs=/var/log/grafana#日志路径
plugins=/var/lib/grafana/plugins#插件路径
【server】
protocol=http#访问协议, 默认http
http_addr=#监听的ip地址, 默认是0.0.0.0
http_port=3000#监听的端口, 默认是3000
domain =localhost#通过浏览器访问grafana时的公开的domian名称, 默认是localhost
enforce_domain =false#如果主机的头不匹配domian, 则跳转到一个正确的域上, 默认是false
root_url=http//localhost3000#访问grafana的全路径url
router_logging =false#是否记录web请求日志, 默认是false
static_root_path=public#前端文件( HTML, JS和CSS文件) 的目录路径默认为public
enable_gzip =false
cert_file=#SSL变量, 使用用https时需要设置
cert_key=#证书, 使用用https时需要设置
【database】
type=sqlite3#数据库, 默认是sqlite3
host=127.0.0.1:3306#mysql, postgres需要, 默认是127.0.0.1:3306
name=grafana#grafana的数据库名称, 默认是grafana
user=grafana#数据库用户名
password=grafana#数据库密码
url=#使用URL配置数据库
ssl_mode=禁用#mysql, postgres使用
path = grafana.db＃只是sqlite3需要, 定义sqlite3的存储路径
【session】
provider=file#session存储类型
provider_config=sessions
cookie_name=grafana_sess#grafana的cookie名称
cookie_secure=false#是否依赖https, 默认为false
session_life_tim =86400#session过期时间, 默认=86400秒
【log】
mode=console file#日志模式
level=info#日志级别
filters=#可选设置为特定的记录设置不同的级别
【log.console】
level=#日志级别
format =console#日志格式
【log.file】
level=#日志级别
format=text#日志格式
log_rotate=true
max_lines =1000000#单个日志文件的最大行数
max_size_shift=28#单个日志文件的最大大小
daily_rotate=true
max_days =7#日志过期时间单位天
【users】
allow_sign_up=true#是否允许普通用户登录
allow_org_create=true#是否允许用户创建新组织
auto_assign_org=true#是否自动的把新增用户增加到id为1的组织中
auto_assign_org_role=Viewer#新建用户附加的规则
login_hintdisable_login_form=false#是否隐藏登陆框
default_theme=dark#默认页面的背景
【auth】
disable_login_form=false#是否隐藏登陆框
【auth.basic】
enabled=true#是否开启HttpApi基本认证
【smtp】邮件服务器设置
enabled=false#是否开启
host=localhost25#ip和端口
user=
passwd=
cert_file=
key_file=
skip_verify=false
from_address=admin@grafana.localhost#发送邮箱名
from_name=Grafana#发送人
【dashboards.json】
enabled=true#是否开启自定义dashboards
path=/var/lib/grafana/dashboards#自定义dashboards路径
【Alerting】
enabled=true#是否启用警报引擎
execute_alerts=true#是否执行报警规则
【auth.proxy】
enabled=false#允许在HTTP反向代理上进行认证设置
header_name=X-WEBAUTH-USER
header_property=用户名
auto_sign_up =true#是否开启自动注册
ldap_sync_ttl=60
whitelist=#白名单
【analytics】
reporting_enabled=true#是否匿名发送使用分析stats.grafana.org
check_for_updates=true#更新检查设置
google_analytics_ua_id =#使用GA进行分析, 填写GAID

3. 插件安装

注 : 以饼图插件( PieChart) 为例。

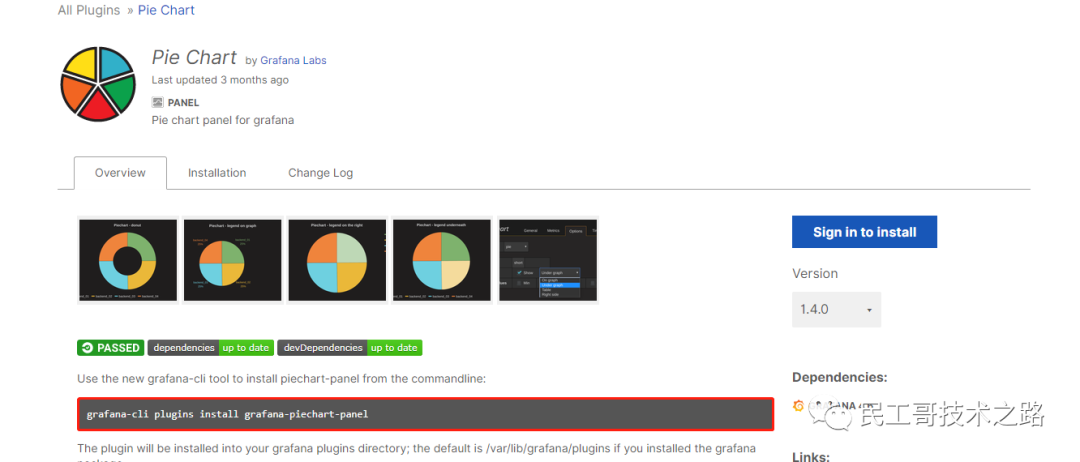

3.1 查找插件

官网点击进入图标进入选中图形插件。

3.2 命令安装

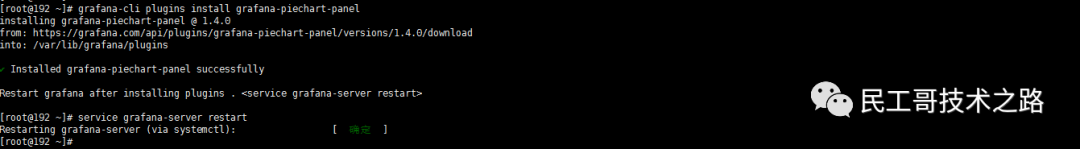

安装插件(上图中标记部分)

grafana-cli plugins install grafana-piechart-panel

安装完成重启服务

service grafana-server restart

安装成功, grafana插件列表中显示饼图插件。

3.3 源码包安装

下载源码包

wget -nv https://grafana.com/api/plugins/grafana-piechart-panel/versions/latest/download -O /tmp/grafana-piechart-panel.zip

解压安装包

unzip -q /tmp/grafana-piechart-panel.zip -d /tmp

移动到目标路径

mv /tmp/grafana-piechart-panel-* /var/lib/grafana/plugins/grafana-piechart-panel

重启服务

service grafana-server restart

4. 用户管理

4.1 添加用户

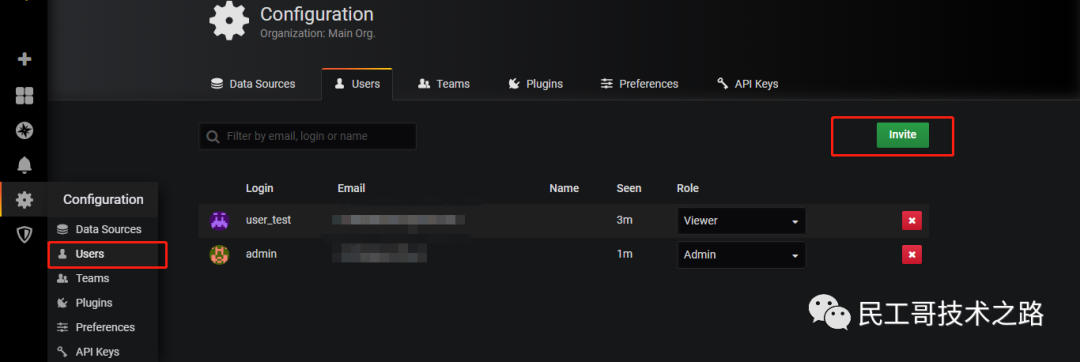

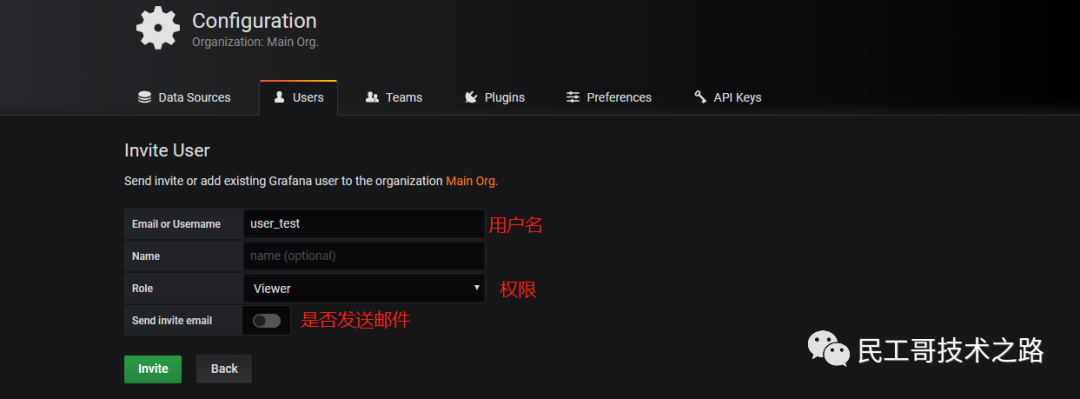

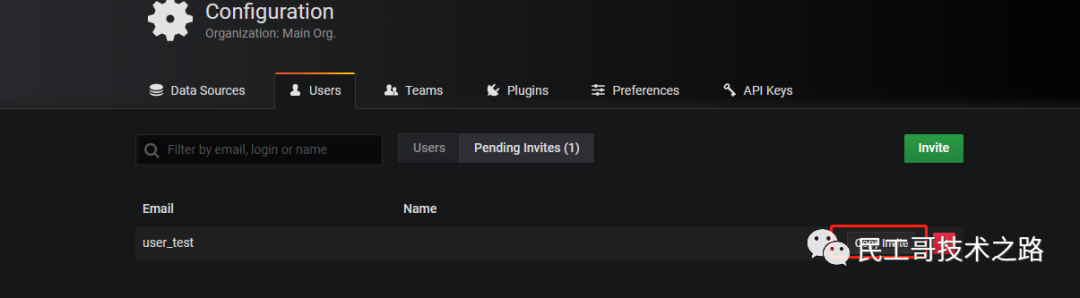

进入用户管理并选择添加用户Configuration->Users->Invite
编辑需要添加的用户信息
- Email or Username:输入用户邮箱
- Name : 输入用户名
- Role : 配置用户权限(只读Viewer编辑Editor 管理员Admin)
- Send invite email : 勾选时, 会将新用户的设置密码的链接发到邮箱。

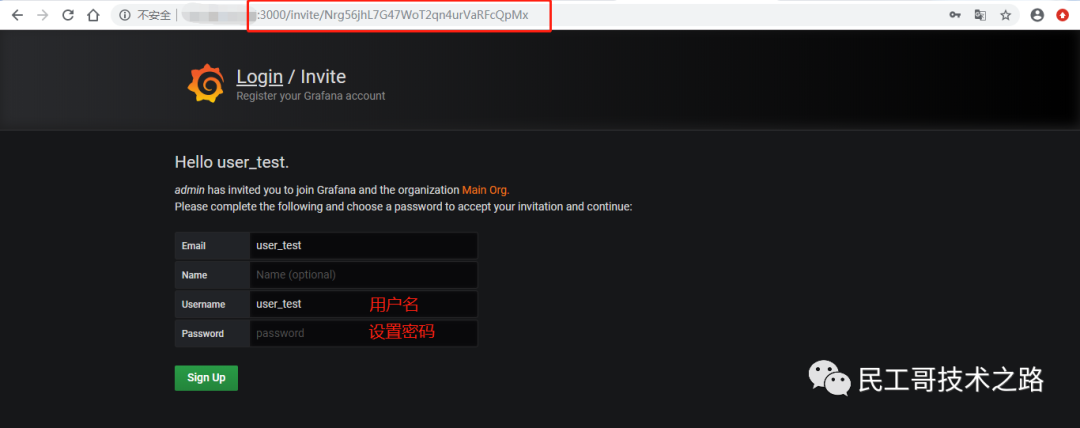

用户信息设置 : 复制链接到浏览器的地址栏中访问( 也可从邮件中收到链接) 。
设置用户邮箱、账号、密码等信息。

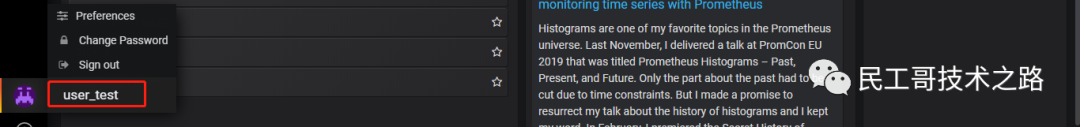

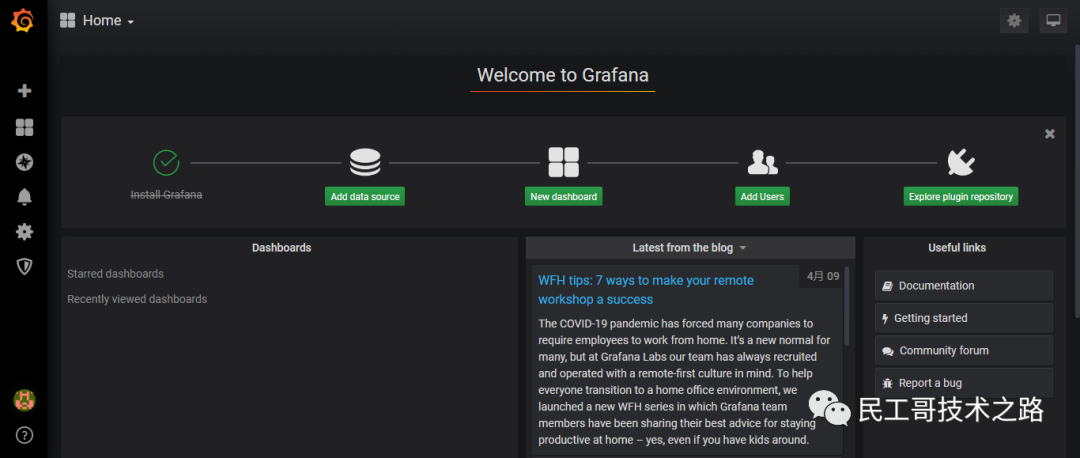

完成后, 系统自动跳转为新设置的用户登录

5. 权限管理

5.1 权限规则

多用户管理规则

Grafana通过支持创建多个组织、支对用户赋予不同权限。
支持通过将用户分配到不同组织 , 对其权限进行分隔 , 以此实现多租户功能。
每个组织都包含自己的仪表板 , 数据源和配置 , 并且不能在组织之间共享。
每个组织的数据源是不能复用的。即每个组织创建的数据源和DashBoard等资源为该组织独有 , 其他组织及其成员不可应用或访问。
同一个账号可关联不同组织 , 但不支持同时使用不同组织的内容。
用户账号登录的时候只看到其关联的组织的 , 且自己有权限的Dashboards。
与多个组织关联的账号需要使用归属不同组织的内容时 , 需要通过左上角的按钮切换组织。
默认仅允许具有管理员权限的账号创建新的组织 , 可以通过修改配置文件以允许非管理员用户创建组织。
普通账号可以被赋予管理员权限 , 管理员可对其他用户授权。

5.2 用户权限类型

Admin: 管理员。添加和编辑数据源 , 添加和编辑组织用户和团队 , 配置插件并设置组织设置。
Editor: 编辑。创建和修改仪表板和警报规则 , 可以在特定文件夹和仪表板上禁用此功能 , 无法创建或编辑数据源 , 也无法邀请新用户。
Viewer: 查看。查看仪表板可以在特定文件夹和仪表板上禁用此功能 , 无法创建或编辑仪表板或数据源。

5.3 应用示例

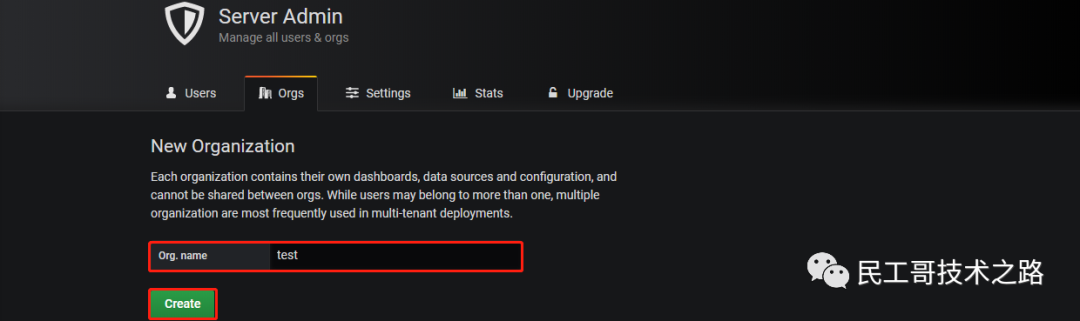

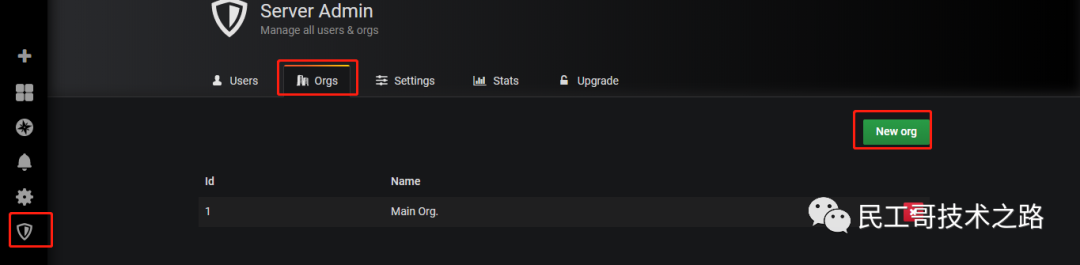

添加组织org : 添加组织。Server Admin->orgs->New org。
创建组织。选择Create创建组织 , 窗口主动跳转值组织设置

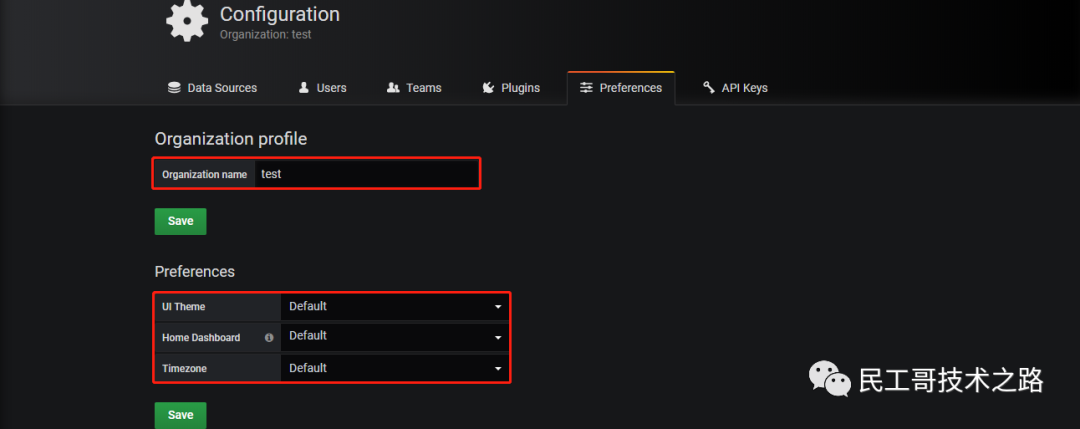

组织设置 , 组织名称与显示设置 , 包括Grafana显示的主题、用户默认主页等。

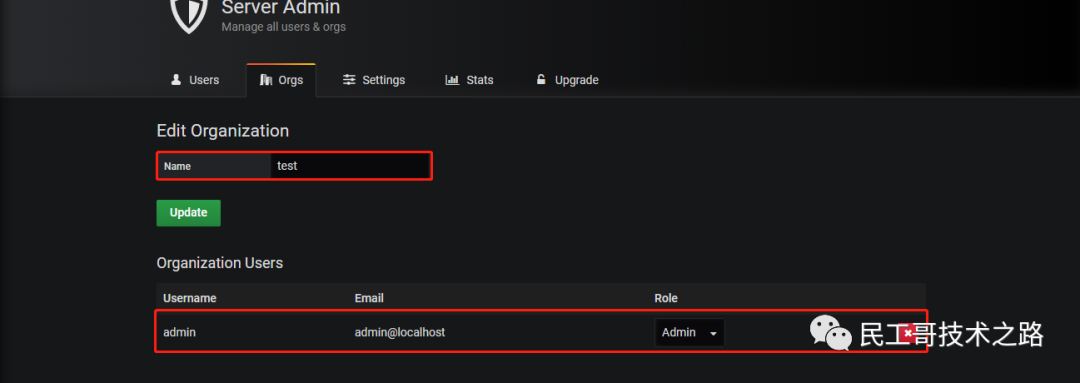

组织设置 , 可以更新组织名称或踢出组内成员。

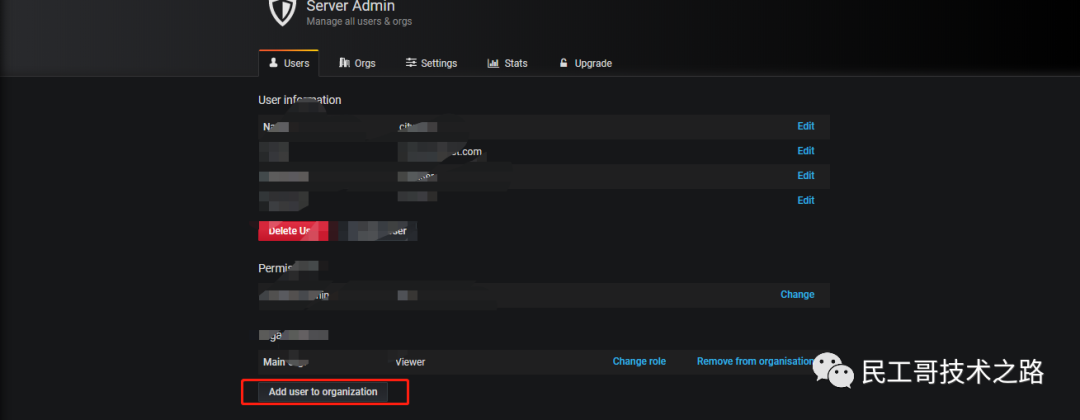

将用户添加到组织。添加用户到组织后 , 该用户可使用该组织的资源 ( 资源另有权限限制除外) 。
Dashboard访问授权 : 文件夹授权参考下文“管理文件夹”部分。

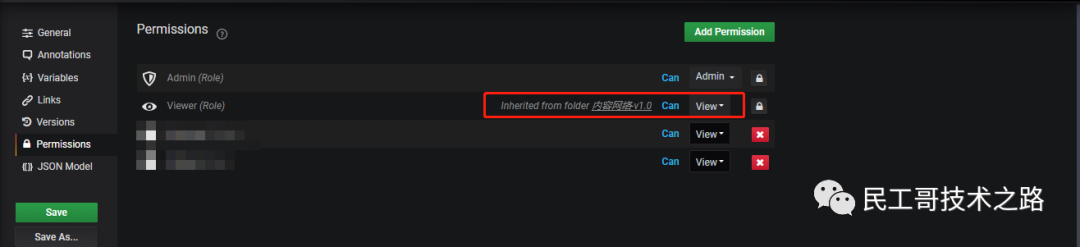

Dashboard的使用权限可继承自其归属的文件夹 , 也可主动设置。

6. 添加数据源

Grafana呈现数据图表的前提是需要将Grafana与待呈现的数据表 ( 或者索引) 连接。每个数据源为可视为一个数据表或索引 , 即通过配置将Grafana与对应的数据库连接 , 并制定对应的表或者索引。

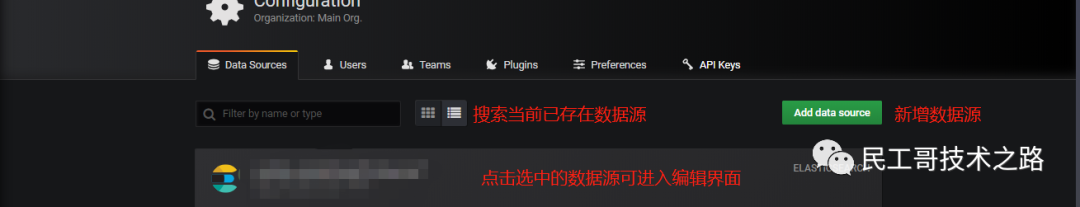

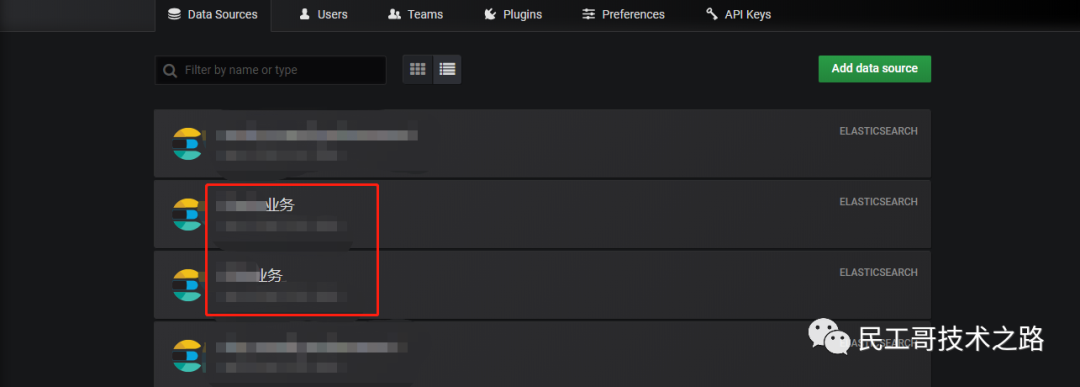

当数据源创建完成或已存在后 , 方可以此为基础进行数据的统计与呈现。数据源设置流程 : Configuration->Data Sources->Add Data Sources->选择对应数据库类型->配置连接并保存。

以下通过添加Elasticsearch数据库中某索引为例。

6.1 选择数据源类型

进入数据源设置界面并选择需要添加的数据源的数据 ( 库) 类型 : Configuration->Data source->Add data sources。
添加指定数据库类型的数据源 : Add data sources->选择数据源类型->select进入编辑界面。

6.2 数据连接配置

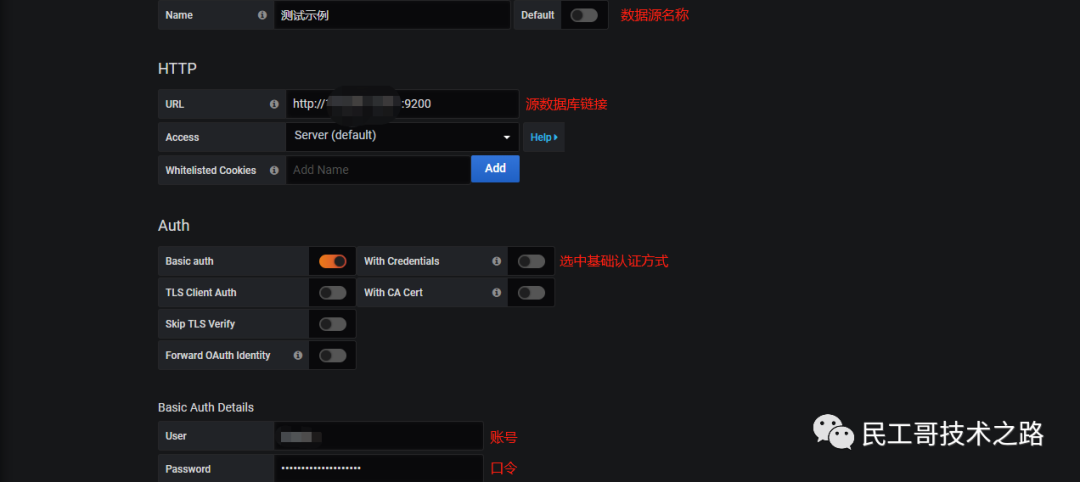

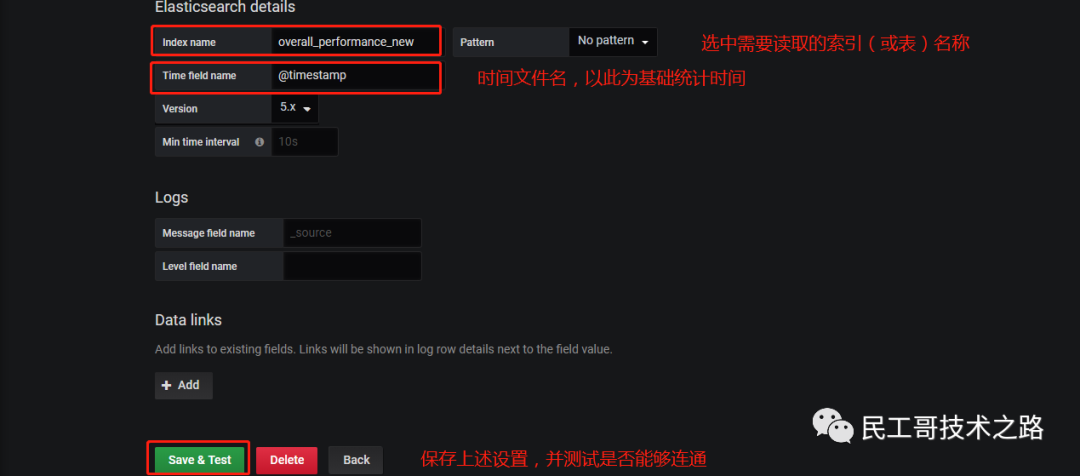

进入数据源配置界面 , 添加数据源并测试。设置数据源名称、连接方式、以及具体的数据索引或数据表。

选择保存并测试 ( Save & Test) , 当系统显示“Index OK. Time field name OK”则说明设置成功。

7. 创建仪表板

7.1 创建文件夹

注 : 文件夹为非必须存在的内容 , 即是否设置文件夹不影响使用。用户可以通过Create功能直接创建文件夹 , 或在创建的Dashboard时同时创建文件夹。

7.1.1 直接创建文件夹

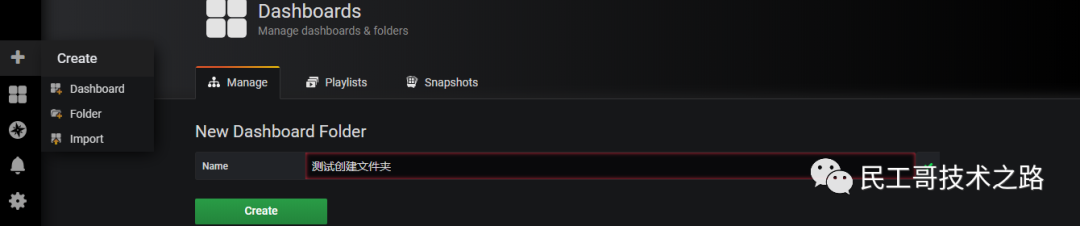

直接选择创建文件夹 : Create->Folder->Manage->New Dashboard Folder->添加Name->Create。

7.1.2 同时创建文件夹

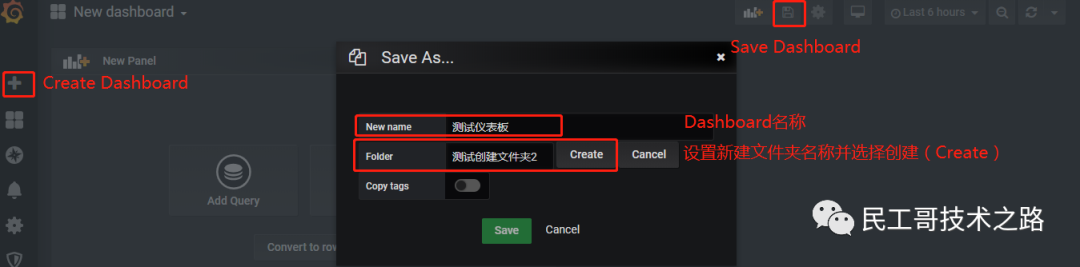

在创建Dashboard的同时创建文件夹 , 并将该Dashboard自动归类在该文件夹 : Create->Dashboard->Save Dashboard >Save As->添加Dashboard名称->Folder选择New Floder->设置文件夹名称->创建文件夹Create->Save保存设置。

7.2 管理文件夹

7.2.1 进入文件夹管理方式

直接创建文件夹成功后 , 自动跳转至管理界面。
通过“设置”按钮进入。

7.2.2 管理文件夹

在文件夹中添加DashBoard。

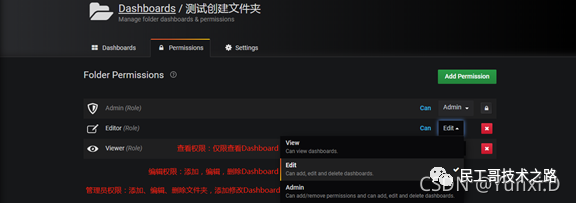

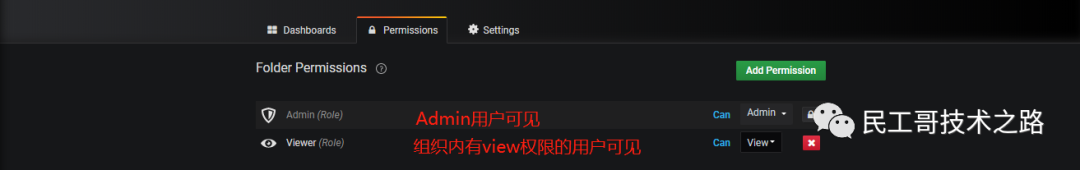

配置当前文件夹的用户权限。
注 : 也可通过AddPermission来添加Team或User。

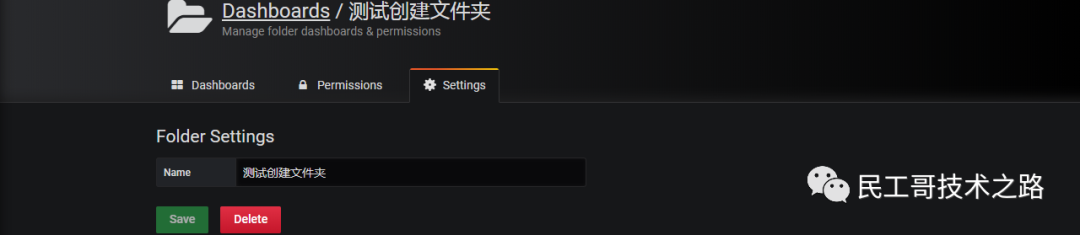

设置当前文件夹(例如更名、删除)。

7.3 创建仪表板Dashboard

7.3.1 通过文件夹 ( Folder) 创建Dashboard

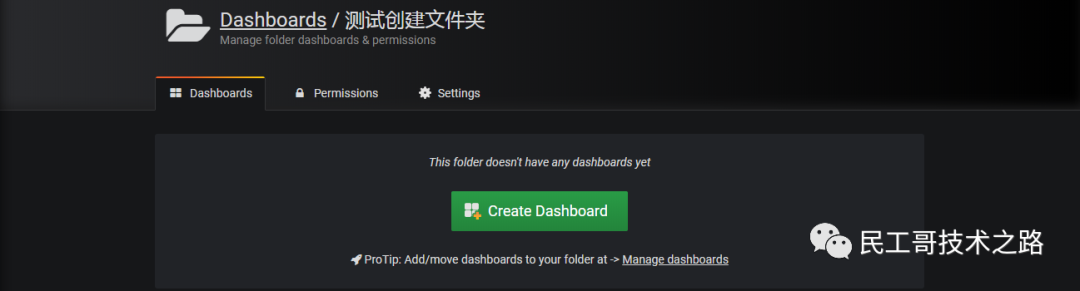

在文件夹管理界面创建Dashboard : Dashboards/文件夹名称->Dashboards->Create Dashboard。

7.3.2 直接创建Dashboard

直接创建Dashboard并选择其归属的文件夹 : Create->Dashboard->save dashboard-> Save As->New Name设置dashboard名称->Folder设置归属文件夹 ( 此处可不设置) ->Save保存设置。

8. 常用图表

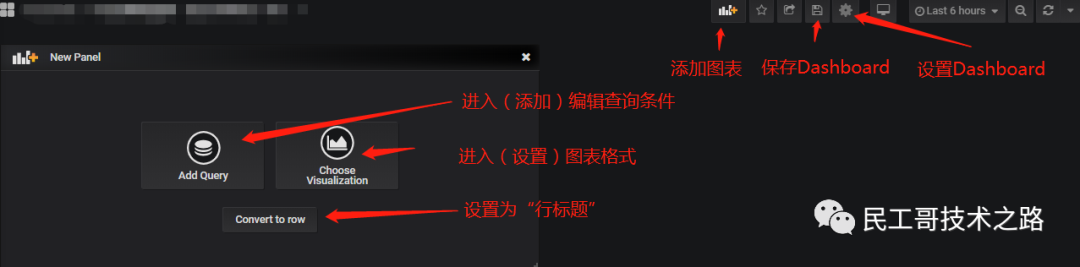

在DashBoard界面 , 点击上沿工具栏中“柱形图标add panel” , 生成编辑选项“New Panel”。

8.1 行标题

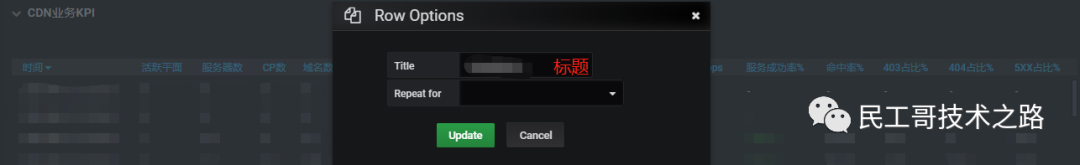

行标题为用于提示或分割图表区域的标签 , 添加方式为 : add panel->New Panel->convert to row 可以点击“设置”图标 ( 齿轮) , 编辑设置选项“Row Options”。

8.2 表格Table

8.2.1 选择添加表格

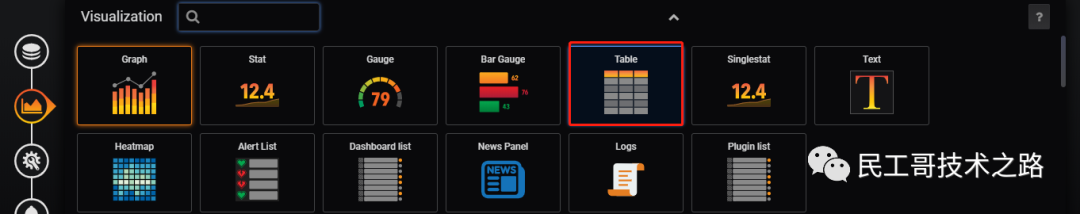

添加图表并选择图表类型 : add panel ->New Panel->Chooes Visualization->选择表格“Table”；点击进入图表编辑或设置选项。

8.2.2 进入查询编辑`Queries`

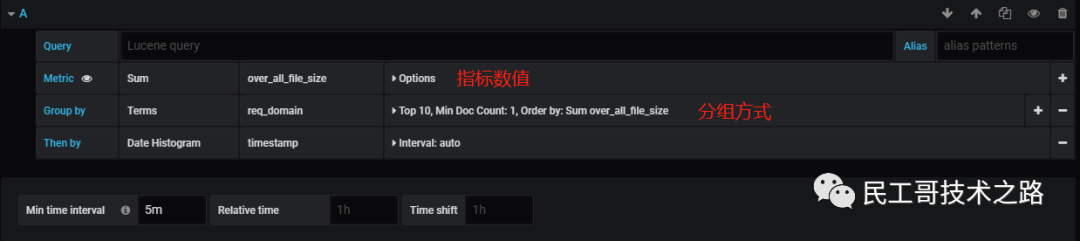

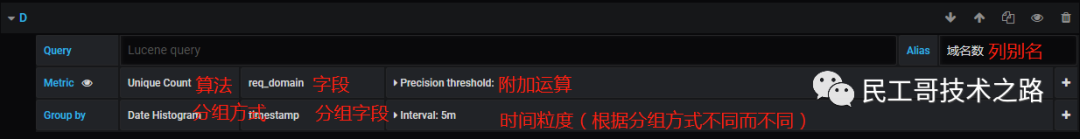

进入Queries , 选择数据源并配置所需字段 , 配置选项说明如下示例

8.2.3 添加数据源与指标

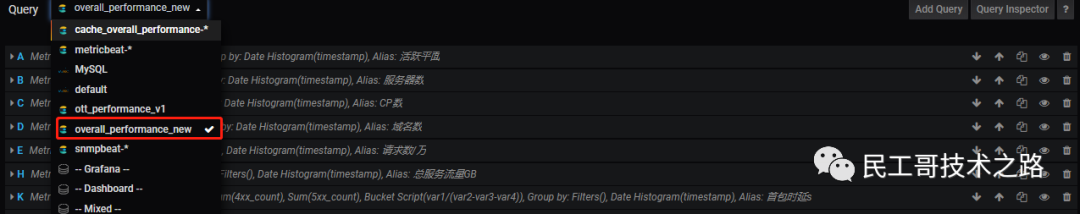

数据源选择
指标配置

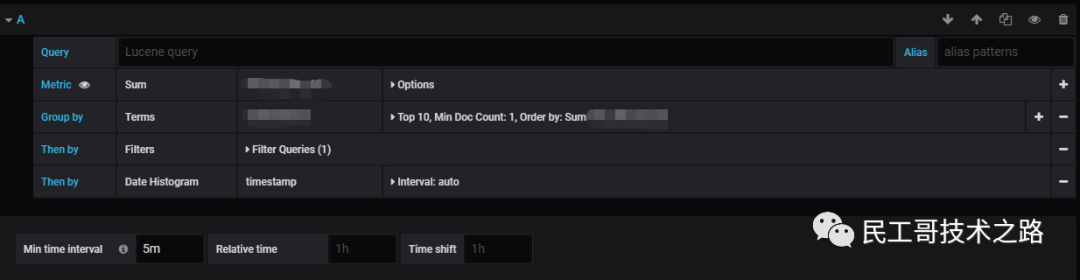

- 若不存在预置查询则通过Add Query添加查询 , 查询选项条目如下列所示。
- Metric : 设置指标以及其计算方式。
- Group by : 设置分组方式。
- Then by : 添加分组方式。

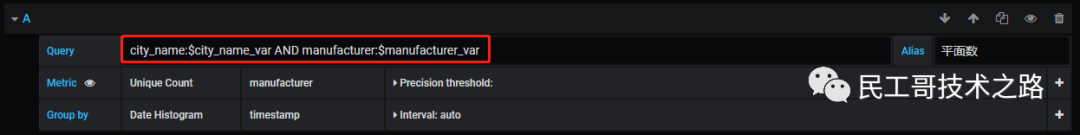

- Query : 查询条件选框。其中可以加入语句用作过滤条件 , 与Group by中的Filters类似。

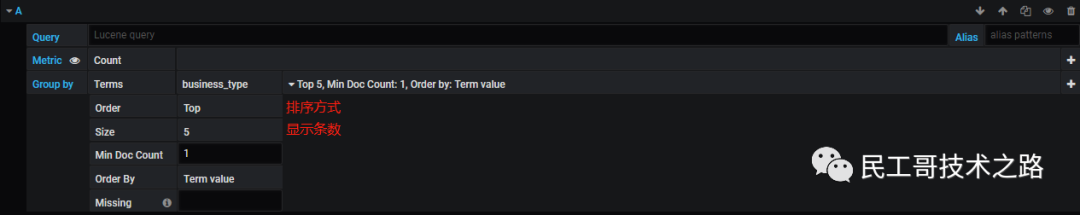

分组(Group by)方式 :
- 分组方式eq1 : 以时间直方图 ( Date Histogram) 分组

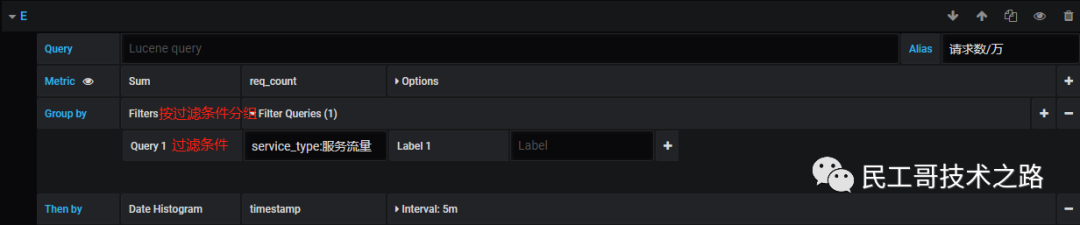

- 分组方式eq2 : 以筛选条件 ( Filters) 分组
- 分组方式eq3 : 以条款 ( Terms) 分组
  此分组方式只在“Data>Table Transform”为“Table”时生效 , 此时Terms对应的字段将作为表头呈现。
时间设置
由于数据延时 , 图表中 ( 特别是Table类) , 所显示的最近的时间点的数据可能为空 , 此时可通过“时移Time shift”设置来将显示的最近时间向前移动。

8.2.4 常用函数

count : 统计数据源中符合要求的记录数。
Average : 均值。
Sum : 求和。
Max : 最大值。
Min : 最小值。
Percentiles : 百分位 , 用于计算分析数据的K百分比数值点。
Unique count : 唯一计数 , 即某内容的出现次数。
Logs : 日志。按照日志原有样式显示。

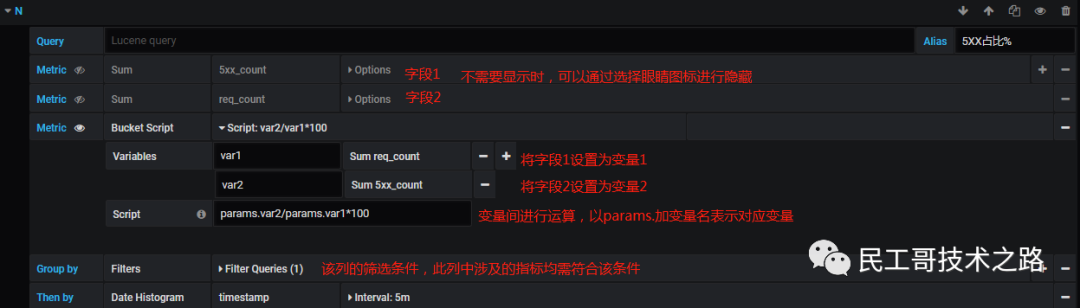

8.2.5 Bucket Script函数

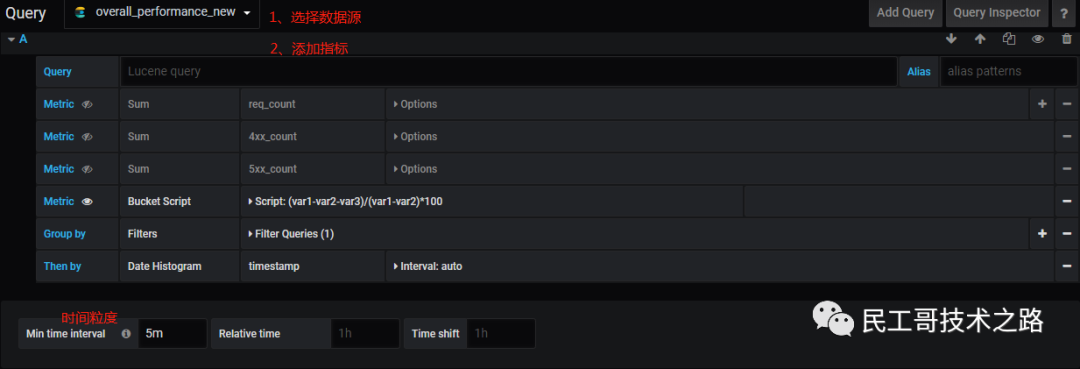

通过Bucket Script（分桶脚本）函数 , 对多个指标进行聚合运算 , 例如对多个指定的指标进行数学运算。

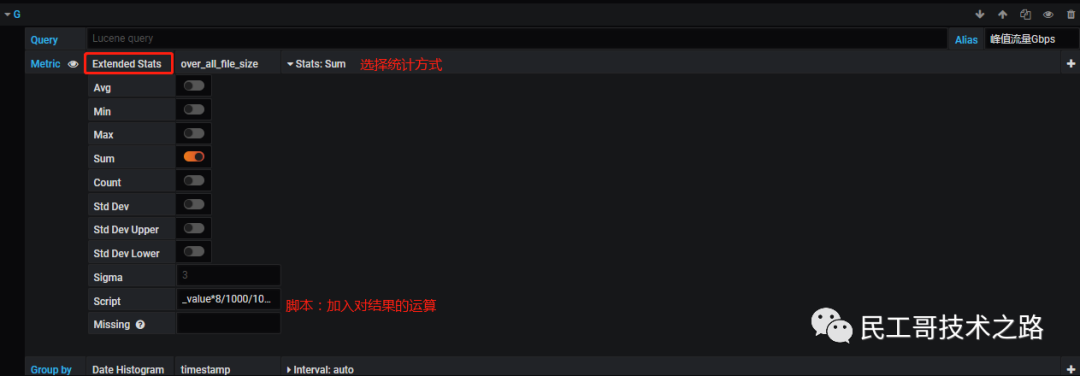

8.2.6 Extended Stats函数

通过Extended Stats（聚合拓展）函数 , 可以对聚合的结果进行更近一步的分析 , 例如获取均值、最大值、最小值等。

8.2.7 进入视图编辑Visualization

8.2.7.1 数据设置data

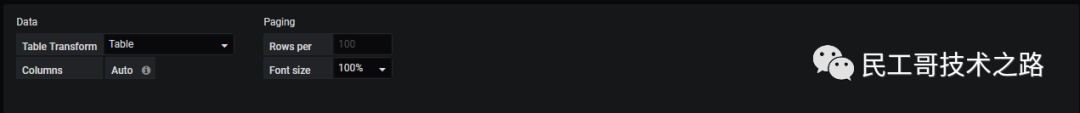

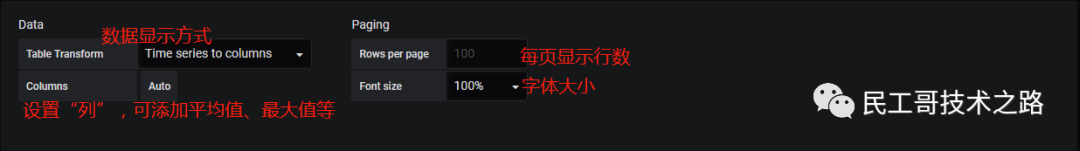

设置数据显示方式 , 决定了表格以哪种方式呈现 : Visualization->Data-> Table Transform 。

其中数据显示方式（Table Transform）选项包含以下选项 :

time series to rows : 按时间分行显示。同一行内显示“时间”“指标名”“指标值”。
time series to columns : 按时间分列显示。同一行内显示“时间”“指标值” , “指标名”为“指标值”所对应对的列名。
time series aggregations : 按时间聚合。将当前所选的时间范围内的指标聚合统计 , 不显示时间列。
annotations : 注释。
Table : 表格。
Json Data : Json数据。

8.2.7.2 列设置Column Styles

注 : 根据字段类型（Type）不同 , 可选项目不同 , 例如Number格式字段可以配置告警。

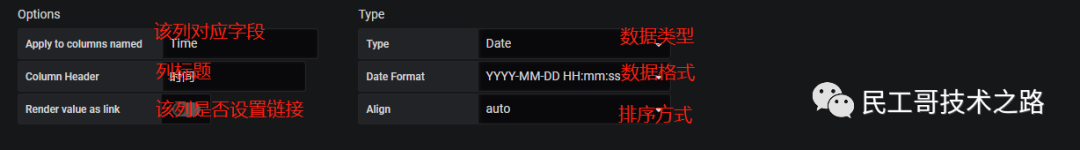

字段类型eq1 : 字段类型为Date :

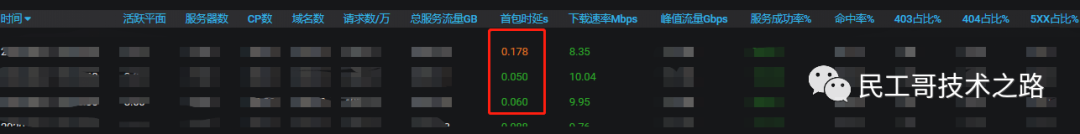

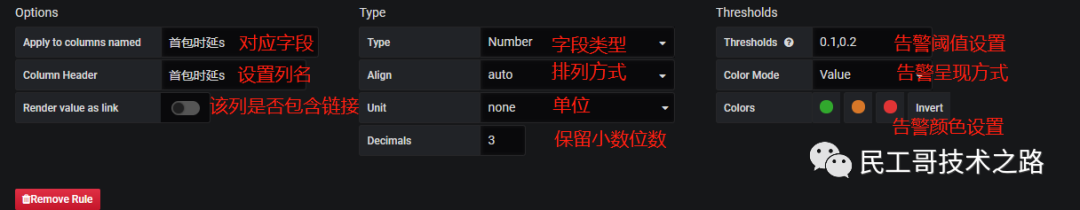

字段类型eq2 : 字段类型为Number（此时可以设置指标值在不同区间的颜色） :
其中告警阈值设置为“0.1,0.2”即当数值小于“0.1”时为绿色 , 在“0.1,0.2”之间时为橙色 , 大于“0.2”时为红色（颜色对应顺序可调整）。

8.2.7.3 添加列设置

点击添加列设置“Add column style”新增列设置选项。
选择添加列后 , 系统自动增加“Options”选择面板 , 配置步骤与上述相同。
当“Apply to columns named”设置为“/.*/”时 , 意为统配除已设置好的字段之外的其他所有字段 , 且该设置应在此类设置的最后一条 , 否则在它之后的其他设置将不再生效。

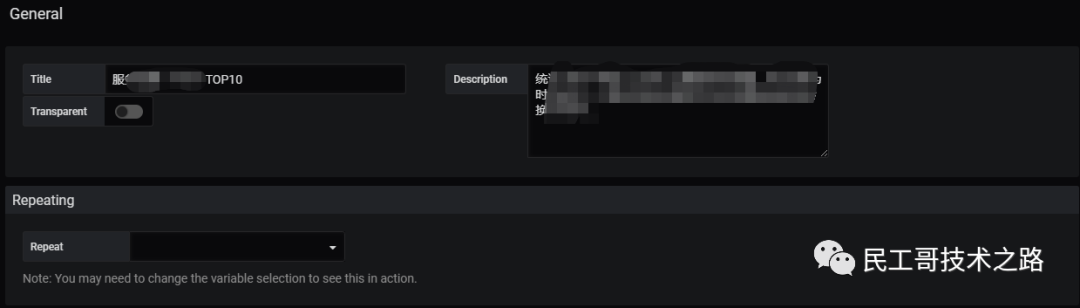

8.2.7.4 进入图表管理

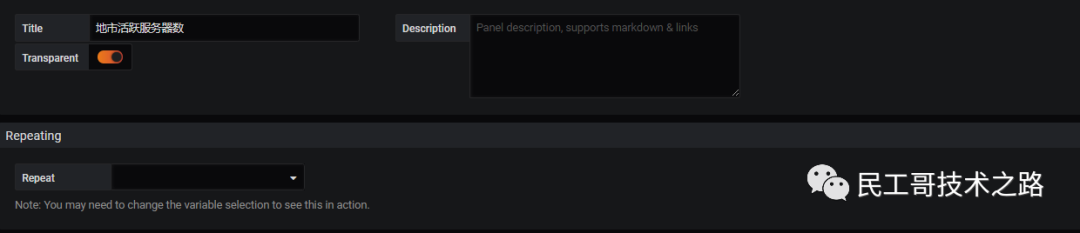

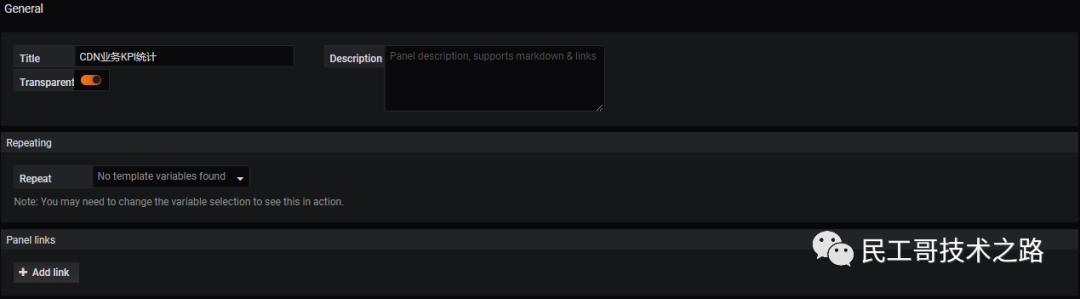

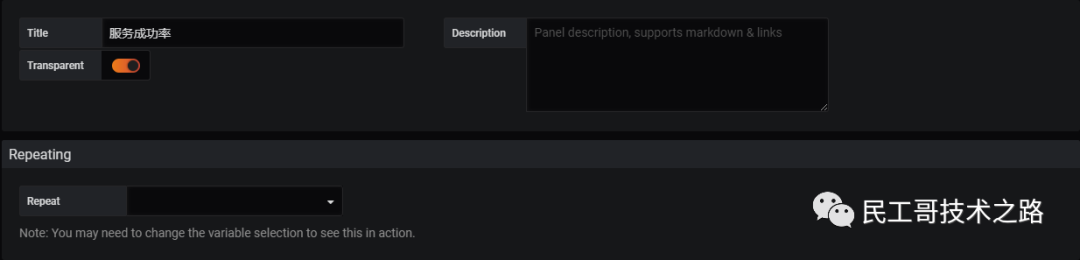

进入General , 设置表名Title , 也可以设置表背景是否透明Transparent , 或添加表注释（描述）Description。

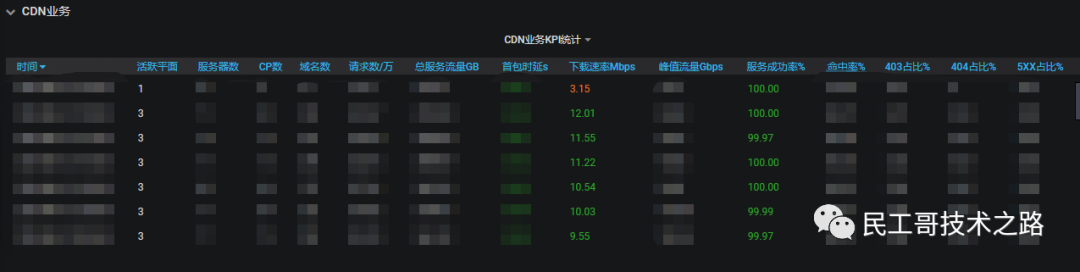

完成后图表样式为 :

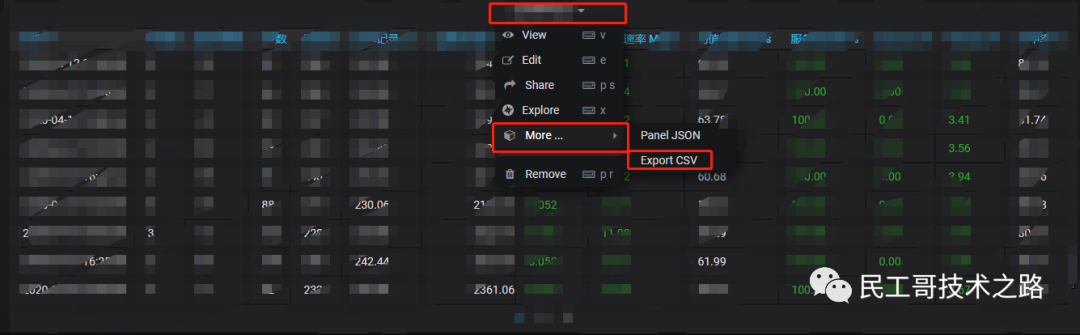

8.2.9 图表Table导出

图表标题->More ->Expore CSV。

8.3 仪表盘Gauge

8.3.1 选择添加仪表盘

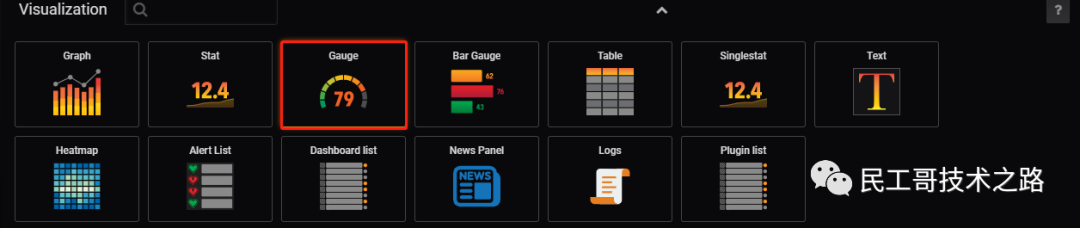

添加图表并选择图表类型 : add panel ->New Panel->Chooes Visualization->选择仪表盘“Gauge”；点击进入图表编辑或设置选项。

8.3.2 进入查询编辑Queries

进入Queries , 选择数据源并配置所需字段。数据源选择与指标设置与上述Table步骤类似 , 指标函数与用法基本相同。

8.3.3 进入视图编辑Visualization

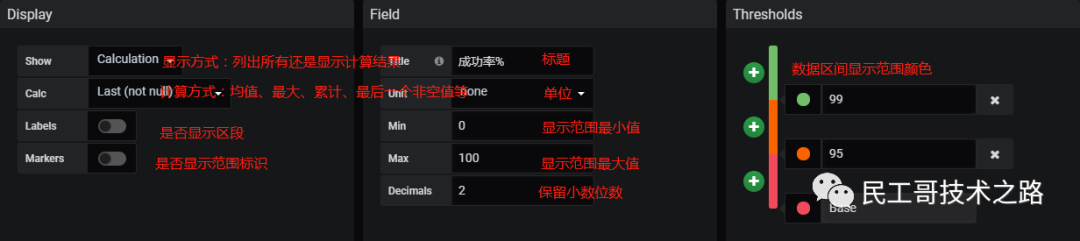

8.3.3.1 呈现设置

Display : 设置数据显示方式。

Show为图表显示方式。其中Caculation为将涉及的数据统计计算后呈现；All Values为将涉及的所有数值依次全部显示（最终显示多个仪表盘）。
Calc为指标值的汇聚方式 , 例如显示最后一个非空值、显示均值、峰值等。
- Field : 设置图中呈现内容 , 包括指标标题、数据单位、仪表盘数值的起止范围 , 显示数据的保留小数位数。
- Thresholds : 设置指标值在不同的取值区间内按照指定的颜色显示。数值由低到高添加 , 颜色可通过调色板选择调整。

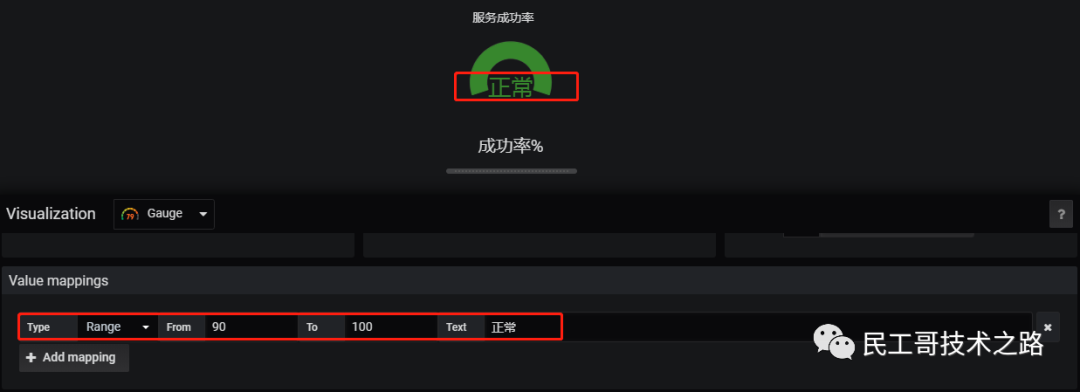

8.3.3.2 设置映射值Value mappings

Value mappings : 可以设置一个数值（指标类型为数值value）或者一个范围（指标类型为百分比range） , 当图中指标值在所设置的数值范围内或相等 , 则图中显示预设（Text中）内容。注 : 该设置将会影响数值的正常显示。

8.3.3.3 进入图表管理

进入General , 设置表名Title , 也可以设置表背景是否透明Transparent , 或添加表注释（描述）Description。

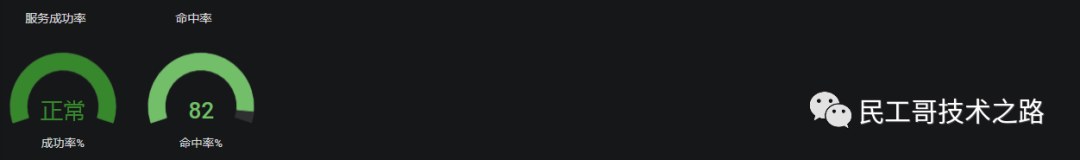

完成后图表样式为 :

8.4 柱形图BarGrauge

8.4.1 选择添加柱形图

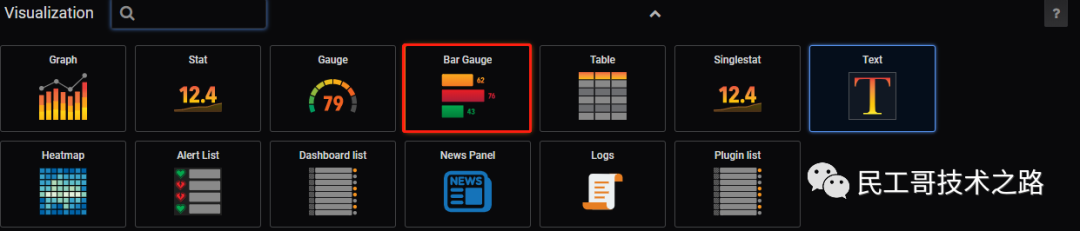

添加图表并选择图表类型 : add panel ->New Panel->Chooes Visualization->选择柱形图“Bar Gauge”；点击进入图表编辑或设置选项。

8.4.2 进入查询编辑`Queries`

进入Queries , 选择数据源并配置所需字段。数据源选择与指标设置与上述步骤类似 , 指标函数与用法基本相同。需注意分组的设置 , Order By设置中包含有DocCount根据记录条数 , TermValue分组字段的值 , 以及之前设置的某一计算结果。

8.4.3 进入视图编辑Visualization

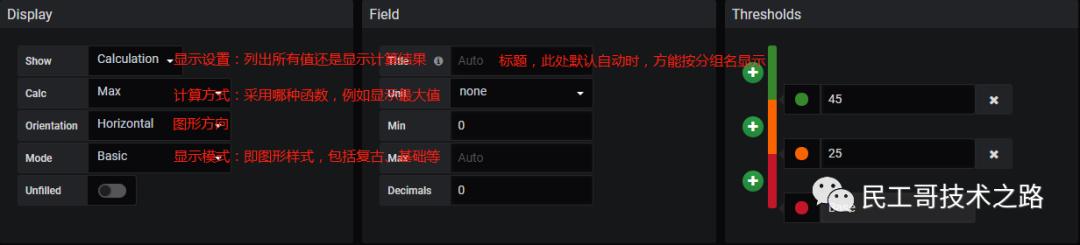

8.4.3.1 呈现设置

Display : 设置数据显示方式。

show为图表显示方式。其中Caculation为将涉及的数据统计计算后呈现；All Values为将涉及的所有数值依次全部显示（最终显示多个仪表盘）。
Calc为指标值的汇聚方式 , 例如显示最后一个非空值、显示均值、峰值等。
Orientation为柱形图方向。horizontal为横向；vertical为垂直方向。
Mode为显示模式。其中gradient为阶梯状；petro LCD为液晶格式；Basic为基础格式。
- Field : 设置图中呈现内容 , 包括指标标题、数据单位、仪表盘数值的起止范围 , 显示数据的保留小数位数。
- Thresholds : 设置指标值在不同的取值区间内按照指定的颜色显示。数值由低到高添加 , 颜色可通过调色板选择调整。

8.4.3.2 设置映射值Value mappings

Value mappings : 设置一个数值（指标类型为数值value）或者一个范围（指标类型为百分比range） , 当图中指标值在所设置的数值范围内或相等 , 则图中显示预设（Text中）内容。效果与上述“仪表盘”类似 , 示例略。

8.4.3.3 进入图表管理

进入General , 设置表名Title , 也可以设置表背景是否透明Transparent , 或添加表注释（描述）Description。

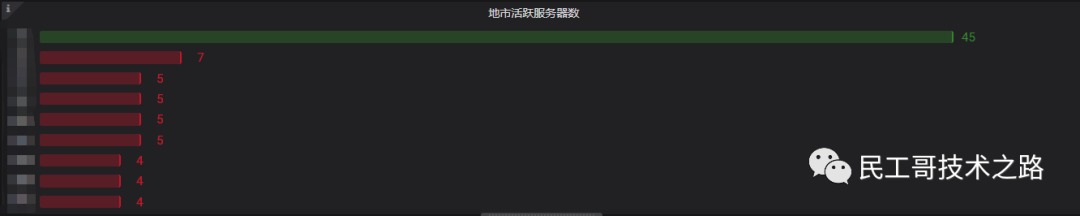

完成后图表样式为 :

8.5 趋势图Graph

8.5.1 选择添加趋势图

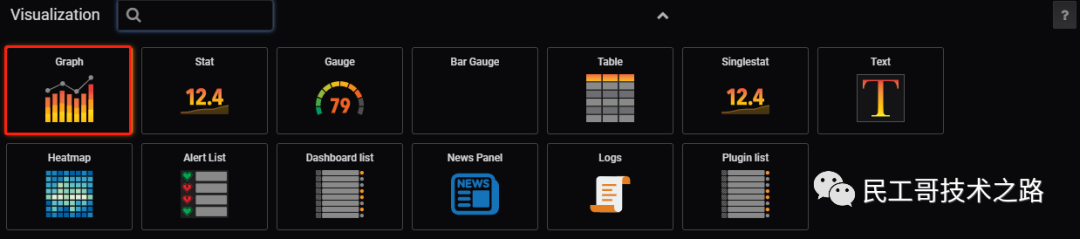

添加图表并选择图表类型 : add panel ->New Panel->Chooes Visualization->选择趋势图“Graph”；点击进入图表编辑或设置选项。

8.5.2 进入查询编辑`Queries`

进入Queries , 选择数据源并配置所需字段。数据源选择与指标设置与上述步骤类似 , 指标函数与用法基本相同。

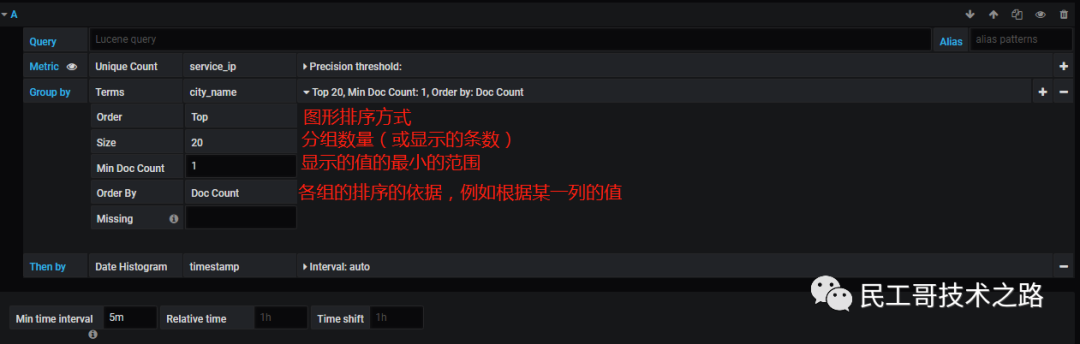

分组设置中 , Order By设置中包含有DocCount根据记录条数 , TermValue分组字段的值 , 以及之前设置的某一计算结果。

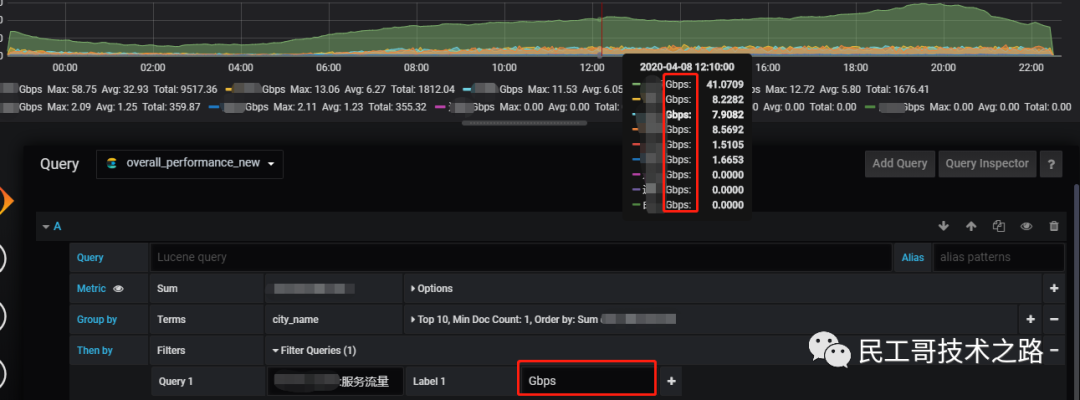

当图中有多行（组）显示且具有多条筛选条件时 , 其筛选条件将与分组值同时在悬浮标签中展示 , 此时可通过设置Lable值来调整显示内容 , 否则筛选条件将直接被原样显示 , 影响展示效果。

8.5.3 进入视图编辑`Visualization`

8.5.3.1 呈现设置

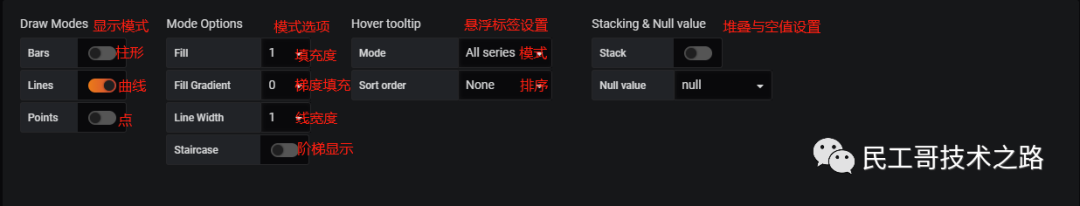

Draw Modes与Mode Options : 设置数据显示方式。
Hover tooltip : 设置悬浮选框中的显示模式。
Stacking & Null value : 设置堆栈格式和空值的处理方式。

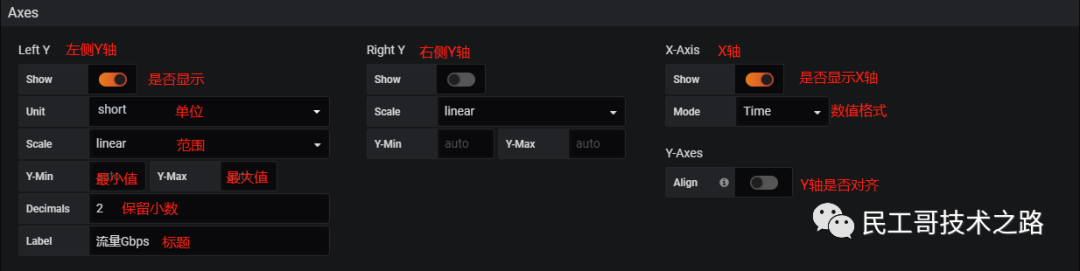

8.5.3.2 坐标轴设置Axes

Y轴包含左右两个坐标轴 , 通过show管理是否显示。具体设置方式如下图。注：此处保留小数位设置Decimals , 仅控制坐标轴中数值显示 , 与其他悬浮和下方显示的数值无关。

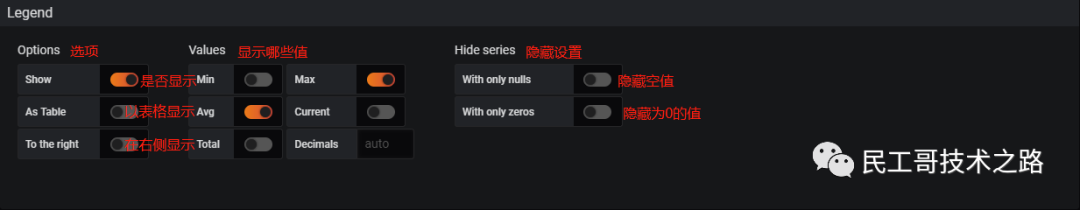

8.5.3.3 说明设置Legend

图表之外添加的指标标签 , 具体选项入下图所示。

注1：此处保留小数位设置Decimals , 控制图中标签显示 , 包括下方横标签和悬浮标签的数位。
注2：此处options中Show设置仅控制下方图例标签显示 , 不影响图中悬浮标签。

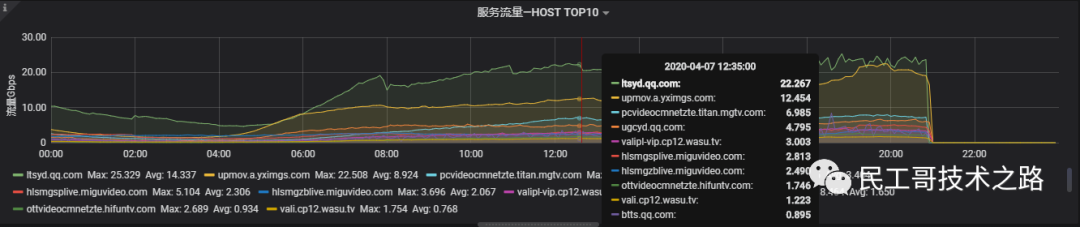

效果如下图所示。

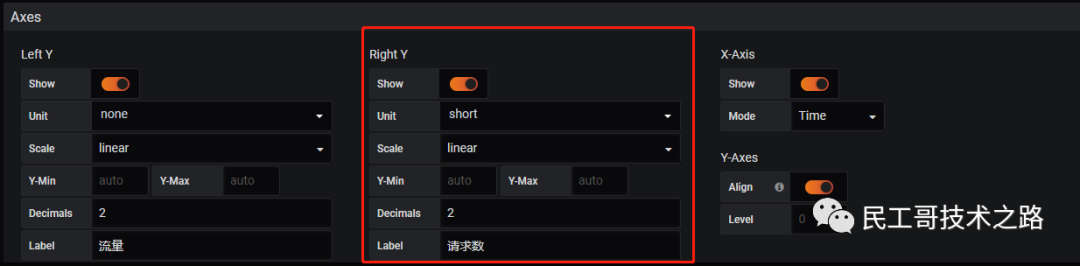

8.5.3.4 扩展：副（右）坐标轴Right Y设置

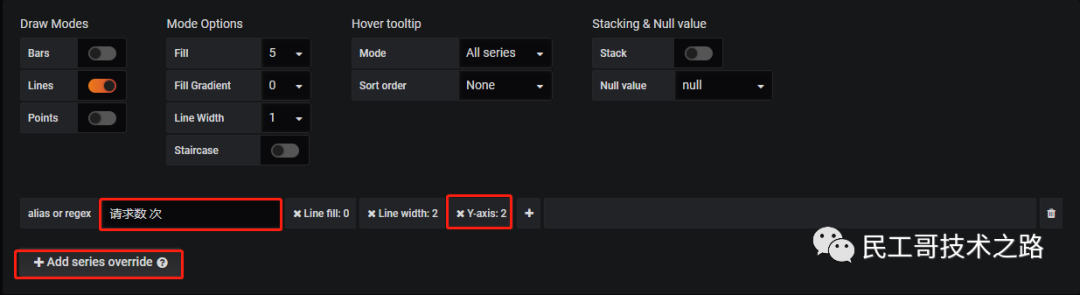

当存在两条数量级差距巨大的指标曲线时 , 可能需要启用右侧坐标轴。使用右侧坐标轴时 , 首先需在“呈现设置选框组”中启用“替代列series override” , 即创建另一条曲线或指标的呈现规则 , 并在此规则中将名称（名称alias or regex）指向需要呈现的指标。设置该指标的呈现为第二个Y轴（Y-axis:2） , 同时设置其他的呈现要求

上述设置完成后 , “坐标轴设置Axes”中的“Right Y”选项才能生效。

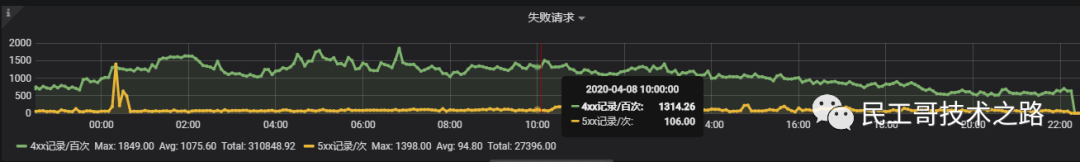

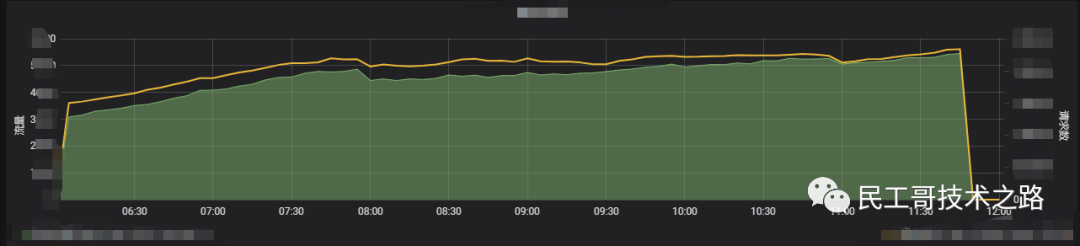

设置完成后 , 指标曲线由双坐标呈现。

8.5.3.5 进入图表管理

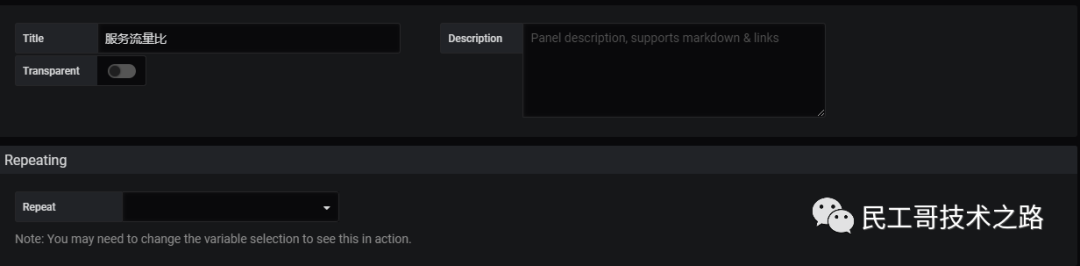

进入General , 设置表名Title , 也可以设置表背景是否透明Transparent , 或添加表注释（描述）Description。

完成后图表样式为：

8.6 饼/环形图Pie Chart

8.6.1 选择添加趋势图

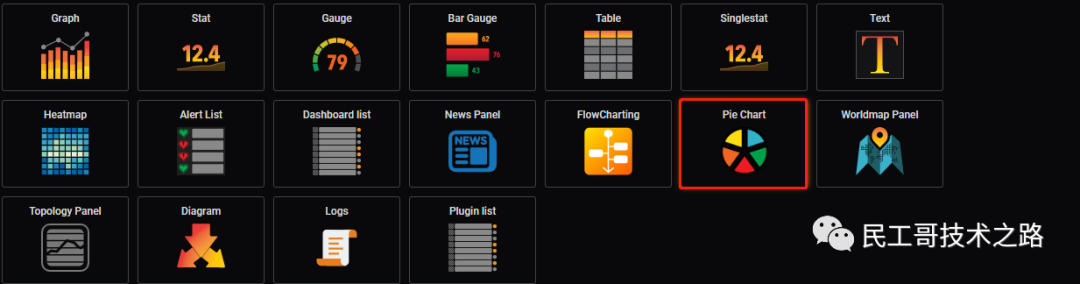

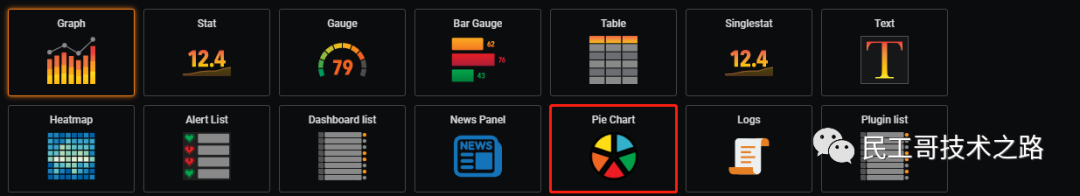

添加图表并选择图表类型：add panel ->New Panel->Chooes Visualization->选择饼图“Pie chart”；注：此插件并非grafana初始自带 , 需安装后方可使用。点击进入图表编辑或设置选项。

8.6.2 进入查询编辑`Queries`

进入Queries , 选择数据源并配置所需字段。数据源选择与指标设置与上述步骤类似 , 指标函数与用法基本相同。

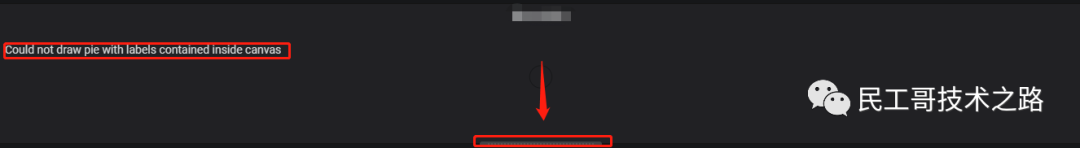

当图中提示“Could not draw pie with labels contained inside canvas”时 , 原因多为绘图空间较小 , 图形无法呈现 , 此时并非配置或语法错误 , 向下拖动下边界扩大绘图区域即可。

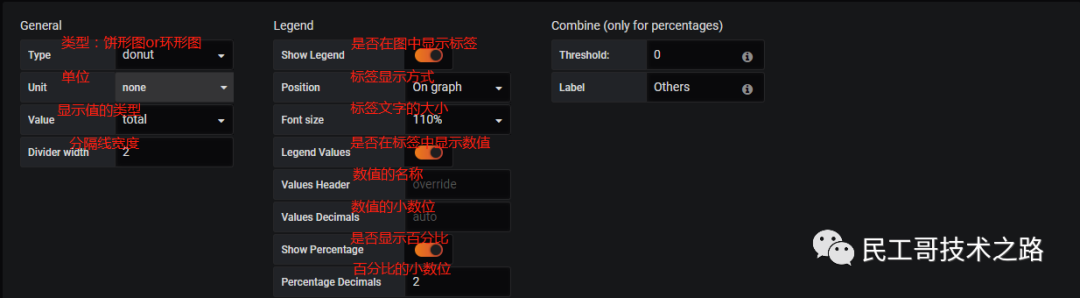

8.6.3 进入视图编辑Visualization

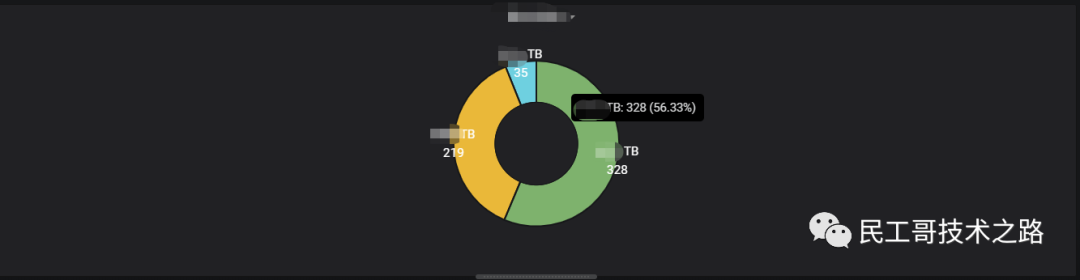

Type：设置数据显示方式。包括饼形图pie和环形图donut。
Value：设置显示的数值的类型。包括总计total , 最大值max , 最小值min , 平均值avg , 当前值current。
Position：设置标签的显示位置。包括在悬浮在图表上on graph , 在图表下方under graph , 在图表右侧right side。

8.6.4 进入图表管理

进入General , 设置表名Title , 也可以设置表背景是否透明Transparent , 或添加表注释（描述）Description。

完成后图表样式为：

8.7 筛选条件/变量Variables

在Grafana可视化工具中 , 通过Variables template配置实现类似Kibana的关联选择钻取 , 即创建“条件筛选框”或“动态级联菜单”。

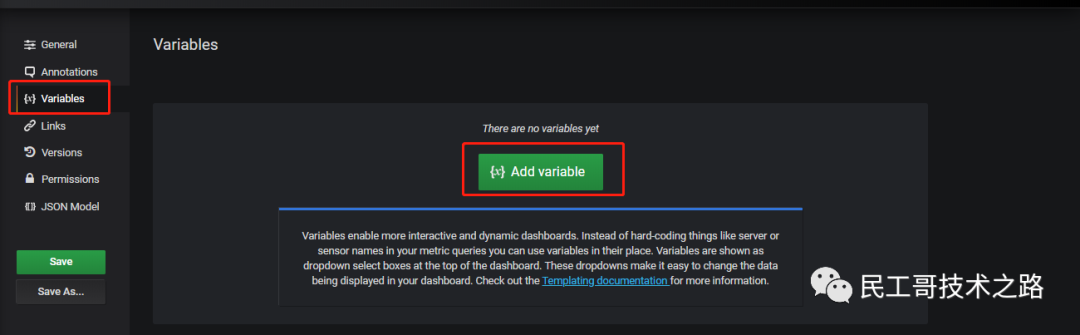

进入Dashboard设置中的变量设置：Settings->Variables->Add variable

8.7.1 创建数据源变量Datasource

如果Dashboard中图表所需的数据分别存储于不同的数据源中 , 即需的各变量单独存储在一个Datasource数据源中 , 则需要新建一个数据源变量。

若所有图表的数据源均为同一个则可以直接创建查询变量。配置选项如下：

General=总则。
- Name：变量名称 , 要求变量名唯一 , 且不包含空白字符。
- Label：变量在下拉列表中中的名称。
- Hide：隐藏该变量的下拉选择框 , 即在Dashboard中不展示。
- Type：定义变量类型 , 选择DataSource。
- Data source options=数据源选项。
- Type：数据源类型。
- Instance name filter：实例（数据源）名称选择或匹配规则 , 默认将会匹配所有上述类型的数据源。
选择设置Selection Options。
- Multi-value：是否允许多选。
- Include All option：是否包括所有选项。
Preview of values=匹配到的数据源名称预览。

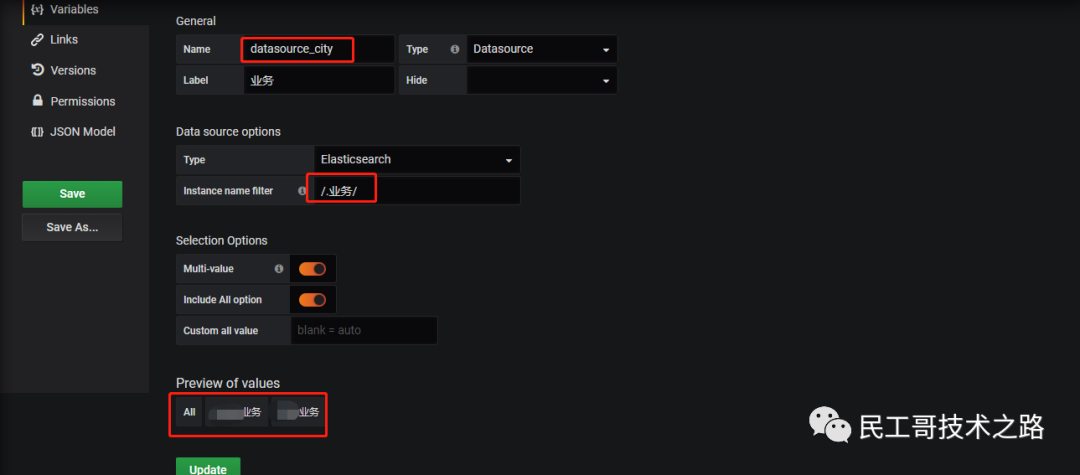

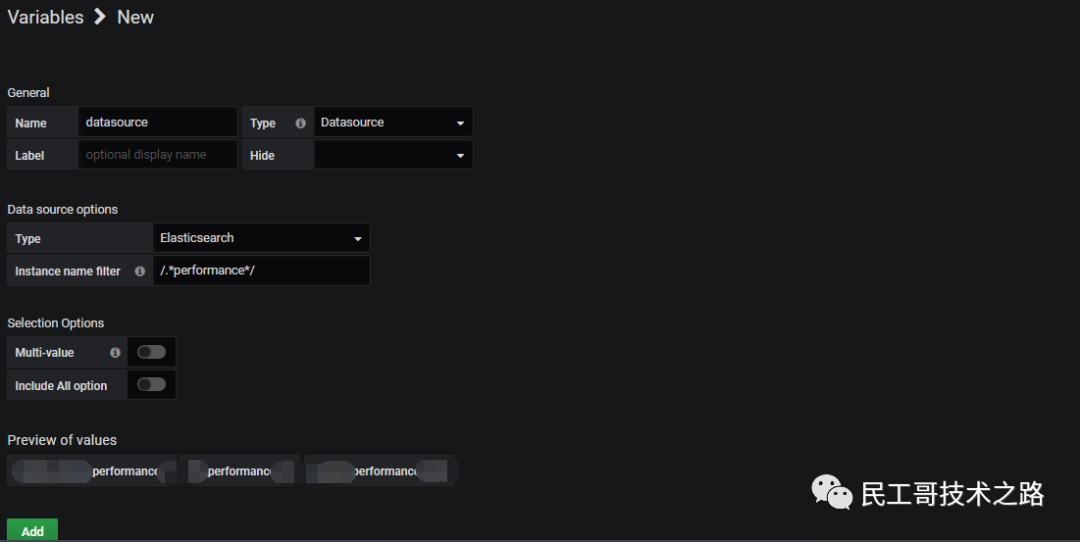

配置示例：

选择“add”添加该变量。

8.7.2 创建查询变量`Query`

如果变量的值需要通过查询得到 , 所以要新建查询变量Query。配置选项如下：

General=总则。
- Name：变量名称 , 要求变量名唯一 , 且不包含空白字符。
- Label：变量在下拉列表中中的名称。
- Hide：隐藏该变量的下拉选择框 , 即在Dashboard中不展示。
- Type：定义变量类型 , 选择 Query。
Query Options=查询选项。
- Data source：数据源名称。
- Refresh：更新变量选择列表（变量下拉列表中的值）。可选值 never(从不)、On Dashboard Load(Dashboard加载完成之前更新 , 这会减慢加载速度) 、On Time Range Change（如果变量选项包含一个时间范围过滤 , 即和时间相关 , 或者依赖dashboard时间范围选择）。
- Query ：查询条件。根据数据源不同使用不同的查询方式 , 表达式书写规则因数据源不同而不同, 比如mysql , InfluxDB、ES数据库都用各自的查询语法。
- Regex ：正则表达式.用于过滤Query返回的数据（可能我们只需要Query返回中的部分数据 , 可选。
- Sort 定义下拉选项的顺序.设置为Diasble则表示保持按查询返回的数据排序。
选择设置Selection Options。
- Multi-value：是否允许多选。
- Include All option：是否包括所有选项.。即添加一个 All 选项 , 该选项表示包含所有变量值
- Custom all value：默认添加的ALL选项会包含同查询表达式绑定的所有值 , 这些值可能会有很多 , 这会带来性能问题 , 这种情况下 , 我们可以指定一个自定义all值 , 比如一个通配符正则表达式（globs 或 lucene 语法的表达式） , 以减少all所包含的数据量。
Preview of values=匹配到的数据源名称预览

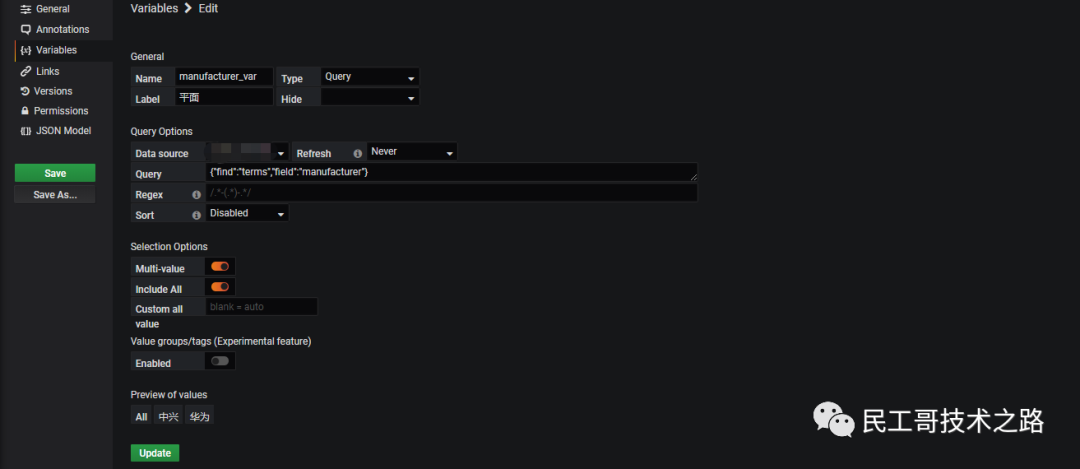

配置示例

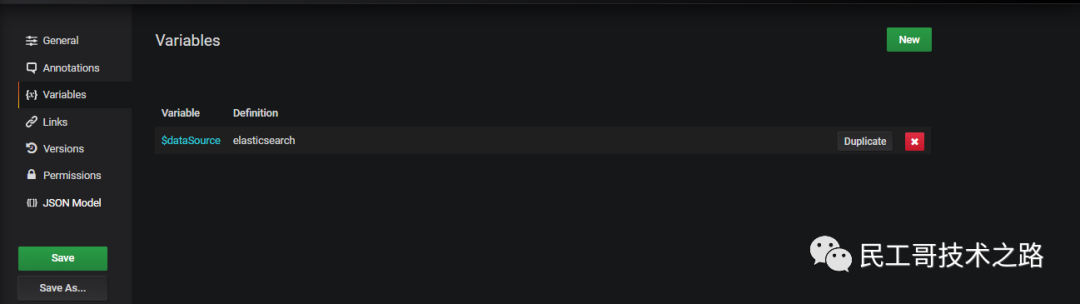

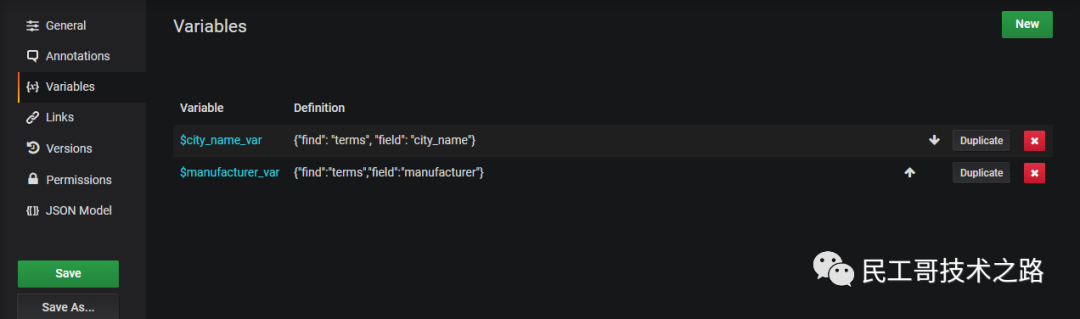

添加成功：

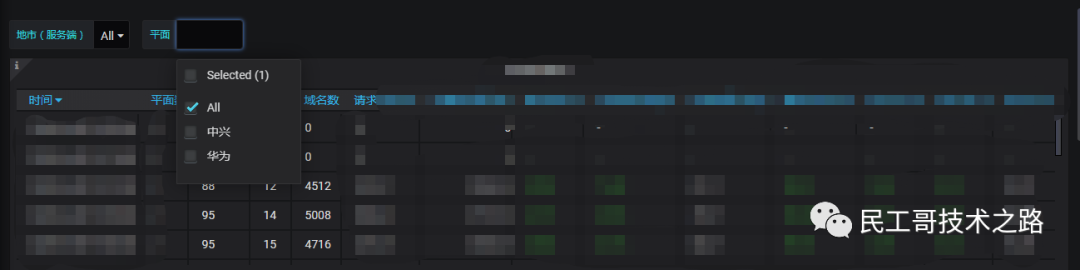

Dashboard显示：

8.7.3 变量应用于图表

当变量设置完成后 , Dashboard上方将呈现已设置的变量选择框。但是此时的变量并不能影响下发图表的呈现内容。而是需要将已设置的变量在每个图表中进行配置。

以Elasticsearch数据类型为例：

编辑图表 , 在Query部分添加映射条件。即通过变量名获取变值 , 并赋值给图表中使用的字段。
例如下图中示例为：city_name: citynamevar。通过上述设置的变量名city namevar , 获取变量city_name_var。通过上述设置的变量名city_name_var , 获取变量citynamevar。通过上述设置的变量名citynamevar , 获取变量city_name_var , 并指向本图表中使用的字段city_name。
当有多个变量同时作用于一个图表时 , 变量之间通过逻辑关系AND或OR连接（注：AND或OR需大写）。

例如下图中示例：

city_name:$city_name_var AND manufacturer:$manufacturer_var

效果如图所示：

筛选条件后：

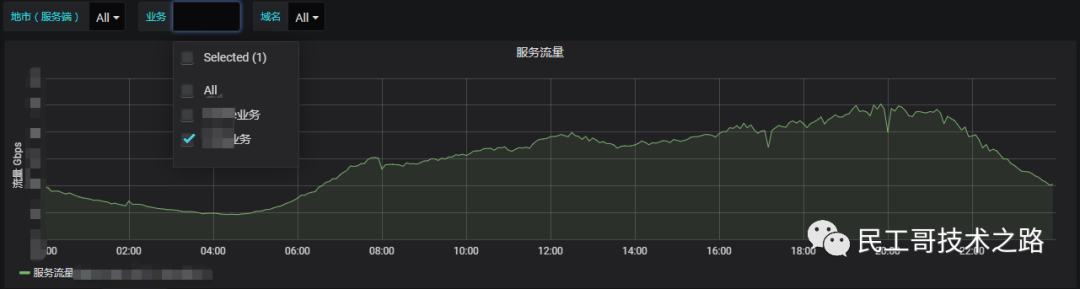

注：当需要将某几个数据源从多个名称相近的数据源中独立取出使用时 , 不妨尝试将需要的数据源重新接入 , 然后将其名称按照一定的规律设置 , 然后通过设置datasource变量来实现对指定数据源的应用。

参考链接

构建企业级监控平台系列 ( 三十四) : Grafana 数据可视化工具安装与应用 (qq.com)

1. 安装和配置

1.1. 工具安装

1.2. 在线安装

1.3. yum安装

1.3.1 初始化

1.3.2 测试

2. 配置管理

2.1 环境配置

2.1.1 常用路径

2.1.2 常用命令

2.1.3 配置文件说明

3. 插件安装

3.1 查找插件

3.2 命令安装

3.3 源码包安装

4. 用户管理

4.1 添加用户

5. 权限管理

5.1 权限规则

5.2 用户权限类型

5.3 应用示例

6. 添加数据源

6.1 选择数据源类型

6.2 数据连接配置

7. 创建仪表板

7.1 创建文件夹

7.1.1 直接创建文件夹

7.1.2 同时创建文件夹

7.2 管理文件夹

7.2.1 进入文件夹管理方式

7.2.2 管理文件夹

7.3 创建仪表板Dashboard

7.3.1 通过文件夹 ( Folder) 创建Dashboard

7.3.2 直接创建Dashboard

8. 常用图表

8.1 行标题

8.2 表格Table

8.2.1 选择添加表格

8.2.2 进入查询编辑Queries

8.2.3 添加数据源与指标

8.2.4 常用函数

8.2.5 Bucket Script函数

8.2.6 Extended Stats函数

8.2.7 进入视图编辑Visualization

8.2.7.1 数据设置data

8.2.7.2 列设置Column Styles

8.2.7.3 添加列设置

8.2.7.4 进入图表管理

8.2.9 图表Table导出

8.3 仪表盘Gauge

8.3.1 选择添加仪表盘

8.3.2 进入查询编辑Queries

8.3.3 进入视图编辑Visualization

8.3.3.1 呈现设置

8.3.3.2 设置映射值Value mappings

8.3.3.3 进入图表管理

8.4 柱形图BarGrauge

8.4.1 选择添加柱形图

8.4.2 进入查询编辑Queries

8.4.3 进入视图编辑Visualization

8.4.3.1 呈现设置

8.4.3.2 设置映射值Value mappings

8.4.3.3 进入图表管理

8.5 趋势图Graph

8.5.1 选择添加趋势图

8.5.2 进入查询编辑Queries

8.5.3 进入视图编辑Visualization

8.5.3.1 呈现设置

8.5.3.2 坐标轴设置Axes

8.5.3.3 说明设置Legend

8.5.3.4 扩展：副（右）坐标轴Right Y设置

8.5.3.5 进入图表管理

8.6 饼/环形图Pie Chart

8.6.1 选择添加趋势图

8.6.2 进入查询编辑Queries

8.6.3 进入视图编辑Visualization

8.6.4 进入图表管理

8.7 筛选条件/变量Variables

8.7.1 创建数据源变量Datasource

8.7.2 创建查询变量Query

8.2.2 进入查询编辑`Queries`

8.4.2 进入查询编辑`Queries`

8.5.2 进入查询编辑`Queries`

8.5.3 进入视图编辑`Visualization`

8.6.2 进入查询编辑`Queries`

8.7.2 创建查询变量`Query`
