1. 板载 RAID1

通过主板软件管理raid , 属于软raid

1.1 创建板载RAID

开启主板BIOS的板载RAID功能 , 不同型号主板开启方式不同 , 下图以超微X10主板为例

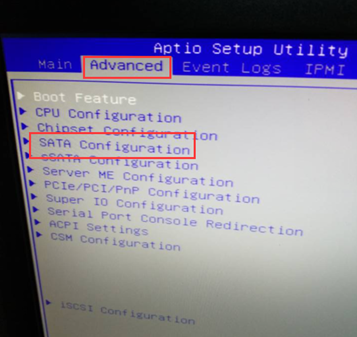

进入BIOS后 , 上方选择Advanced进入第四项SATA Configuration

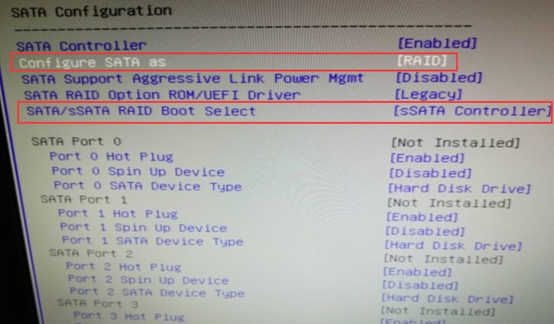

将第二项Configure SATA as修改为RAID模式 , 第五项将sSATA改为SATA , 然后保存重启

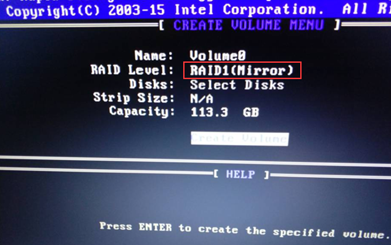

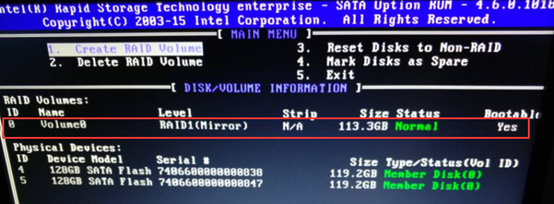

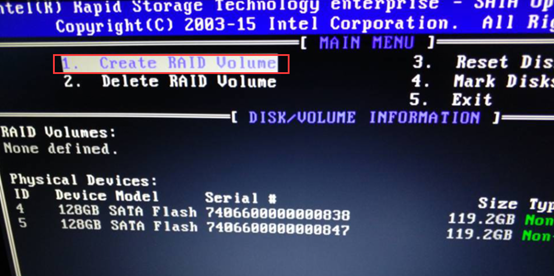

开机过程中进入主板RAID管理界面 , 进入Create , 选择raid1

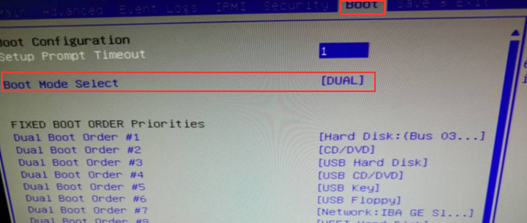

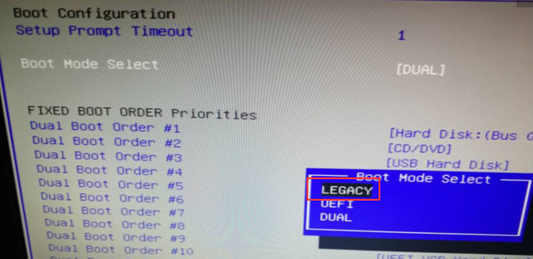

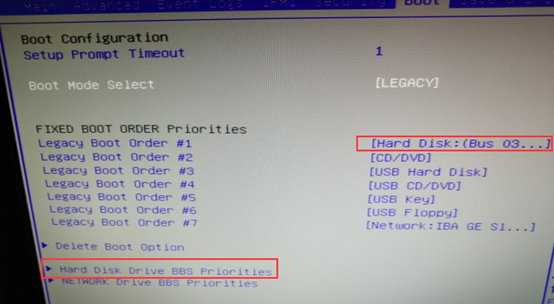

然后保存重启 , 进入BIOS设置开机启动项 , 上方选择boot , 然后将Boot Mode Select项改为LEGACY

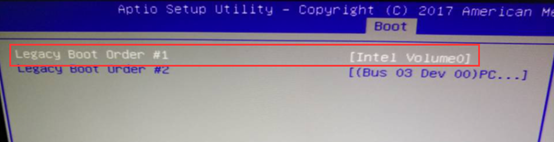

然后看第一项里有没有volume卷 , 如果没有则进入下面的Hard Disk项里 , 将第一项修改为volume , 保存重启。
重启后开机过程按F12 , 手动选择开机启动方式进行PXE安装系统。

1.2 界面管理板载RAID

以更换板载raid1中一个系统盘为例：

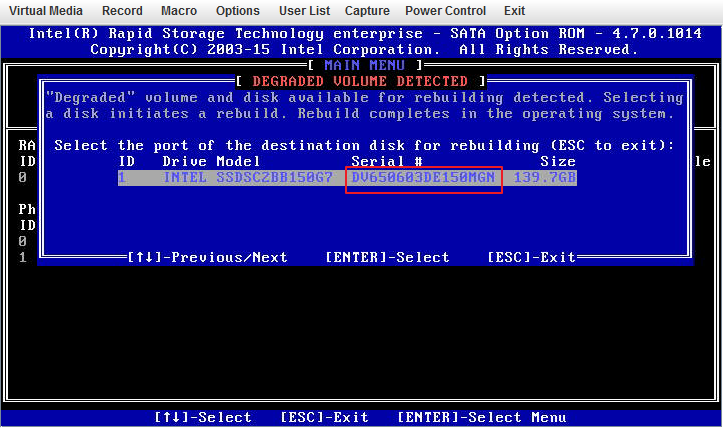

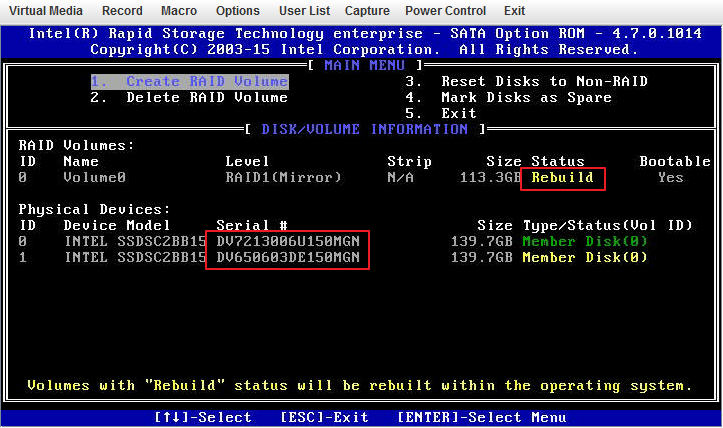

关闭机器进入机箱 , 拔掉一个坏的系统盘 , 插入一个新系统盘 , 使RAID1状态变为Degraded。然后 , 重启机器 , 按Ctrl+i , 进入主板RAID , 弹出下图弹窗 , 按ENTER键选择新系统盘( 注意记录Serial ID ) , 输入y确认 , 点击ESC键 , 输入y保存。此步骤若未出现下图弹窗 , 说明新插入的SSD有数据信息 , 可以使用第3个Reset功能将插入的SSD数据清除 , 清除后会自动弹出下图提示( 意思选择一块磁盘重建raid1 )

1.3 命令管理软RAID

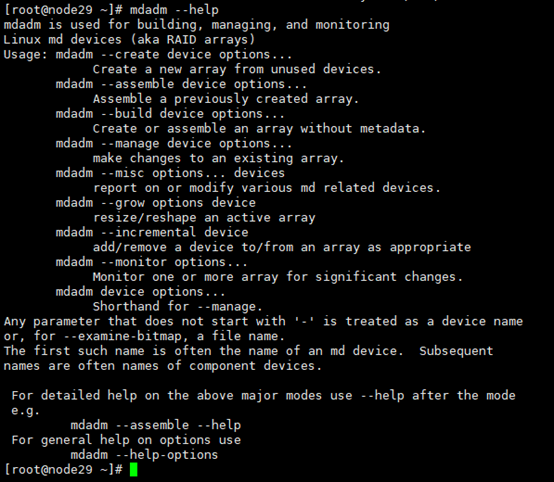

查看帮助文档
命令mdadm --help

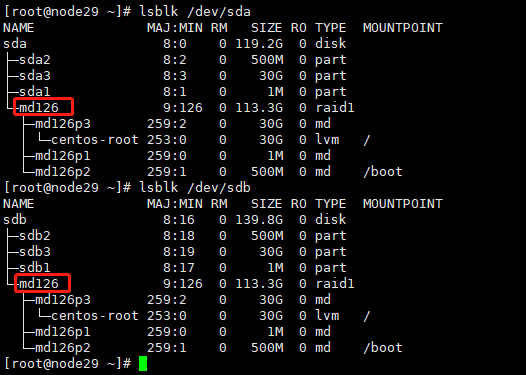

查看板载raid名称 , 如下图 , lsblk看到的设备md126

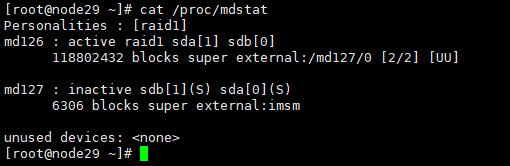

查看系统软raid列表 , 如下图 , 命令cat /proc/mdstat , md126为系统盘的raid1 , md127为raid残留信息不需要关注

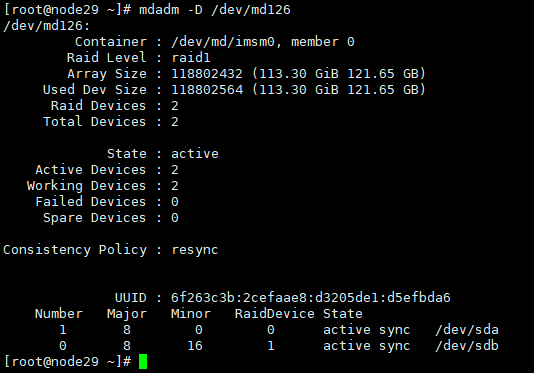

查看raid详情 , 如下图 , 命令mdadm -D /dev/md126 , 可以查看到raid模式、raid状态 , 等信息

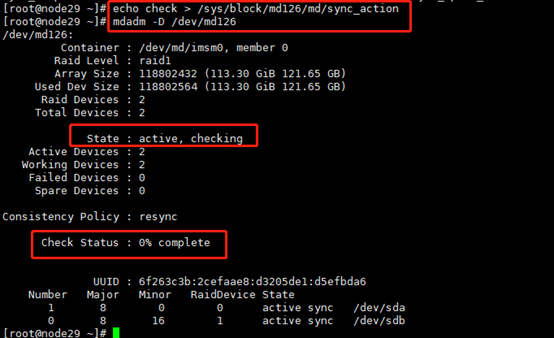

软raid一致性校验
命令 : echo check > /sys/block/md[x]/md/sync_action
查看raid信息 , 可以观察到raid状态：State , 校验进度：Check Status
移除raid中的坏盘 , 假设/dev/sdb
命令 : mdadm /dev/md126 --remove /dev/sdb
添加热备 , 假设/dev/sdc
命令 : mdadm /dev/md126 --add /dev/sdc

2. HBA RAID1

2.1 创建HBA卡系统盘RAID

开机过程中Ctrl+C进入HBA卡

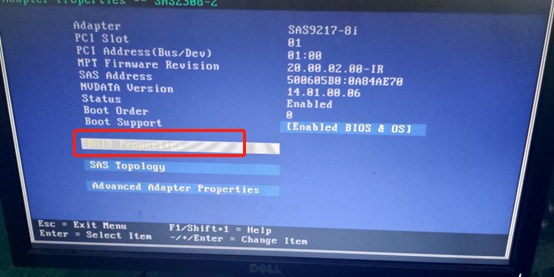

进入raid模式 , 如下图

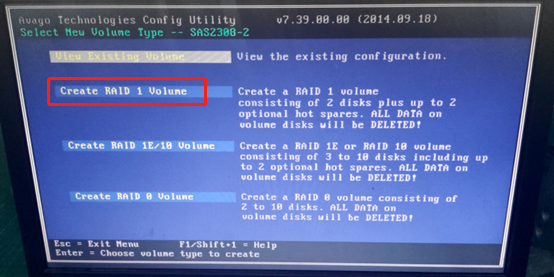

选择create RAID 1 Volume
然后空格键选盘 , 选好后按c创建 , 创建完成后保存退出
设置主板BIOS开机启动项 , 然后开机过程按F12手动选择开机启动方式 , 进行PXE装系统

2.2 更换HBA卡RAID中磁盘

确认一个系统盘损坏后 , raid为降级状态 , 将坏盘拔出 , 将新盘插到坏盘拔下的位置 , raid会自行开始重建。

详细操作换盘操作请阅读后文章节【2.3.2命令管理HBA卡RAID】

2.3 命令管理HBA卡RAID

2.3.1 HBA卡管理工具

lspci -v |grep LSI查看下卡信息
9217-8i：对应芯片版本SAS2308
9311-8i：对应芯片版本SAS3008
两种芯片版本对应两种管理工具 , 管理工具的使用方法基本相同
SAS2308对应sas2ircu SAS3008对应sas3ircu

sas2ircu命令

查看帮助信息
# sas2ircu -h

查看所有RAID控制器信息 , 可以查看到控制器对应index编号
# sas2ircu list

查看第一个控制器、物理磁盘、逻辑磁盘等详细信息
0代表第一个控制器的index编号 , 如果有多个LSI卡则有多个控制器编号
# sas2ircu 0 display

查看第一个控制器所有逻辑磁盘(raid)信息
# sas2ircu 0 status

设置第一个控制器 , Eid为2 , Slot为10 , 的盘为热备
# sas2ircu 0 hotspare 2:10

将第一个控制器 , Eid为2 , Slot为10 , 的热备盘删除
# sas2ircu 0 hotspare delete 2:10

磁盘定位第一个控制器 , Eid为2 , Slot为10 , 的盘
# sas2ircu 0 locate 2:10 on

将第一个控制器 , Eid为2 , Slot为10 , 的磁盘定位取消
# sas2ircu 0 locate 2:10 off

上传或清理第一个控制器日志信息
# sas2ircu 0 logir

删除第一个控制器上所有RAID配置
# sas2ircu 0 delete noprompt

sas3ircu命令 , 使用方法与sas2ircu相同 , 将上文命令sas2ircu中的2替换为3即可。

2.3.2 命令管理HBA卡RAID

本节 , 假设HBA卡的系统盘RAID中一个SSD /dev/sg2离线过 , 之后raid自行恢复正常 , 的处理流程。

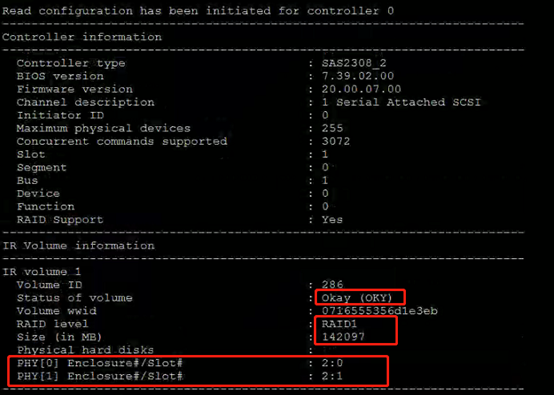

sas2ircu 0 display查看逻辑磁盘信息
确认raid1的两个磁盘的smart信息是否正常

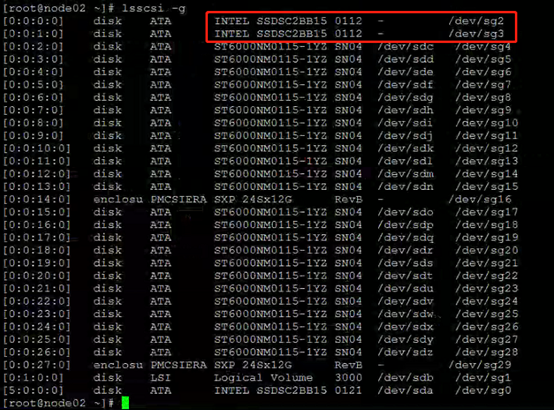

命令lsscsi –g，查看scsi设备

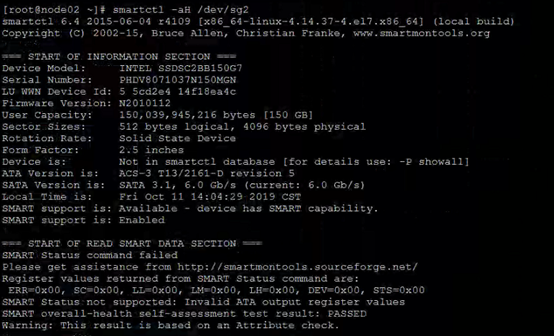

根据scsi设备路径名查看smart信息，并判断是否有磁盘问题
命令smartctl –aH /dev/sg2
通过smart信息确认/dev/sg2需要更换后，记录SN号，通过命令磁盘定位拔出该盘，后查看raid状态，根据SN号确认没有拔错磁盘

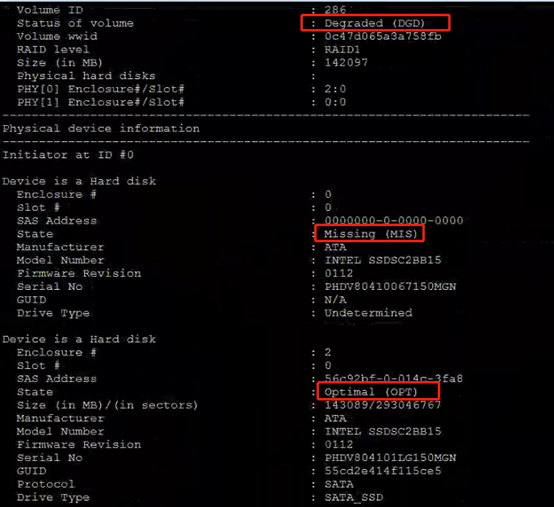

命令sas2ircu 0 display，查看raid和两个SSD状态
将新盘插入坏盘拔下的位置，raid开始自行重建

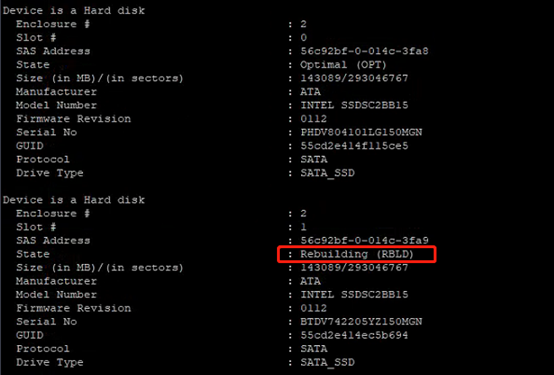

命令sas2ircu 0 display，查看新盘状态

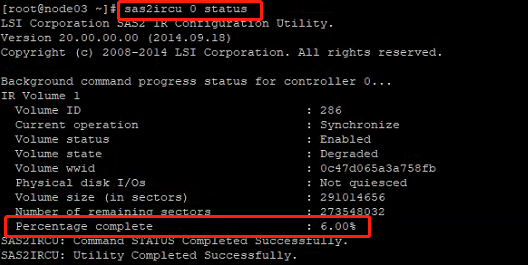

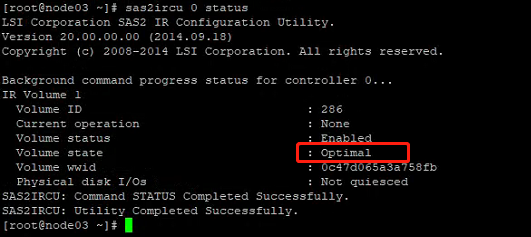

查看raid状态和重建进度
命令 : sas2ircu 0 status
